ADRF5045BCCZN

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 50dBm 吸收 30GHz 2μs SP4T General Purpose 1 9KHz 45dB 30GHz 2.4dB 2.4dB 50Ω 28dBm LGA-24 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: ADRF5045BCCZN
供应商: 云汉优选
标准整包数: 1

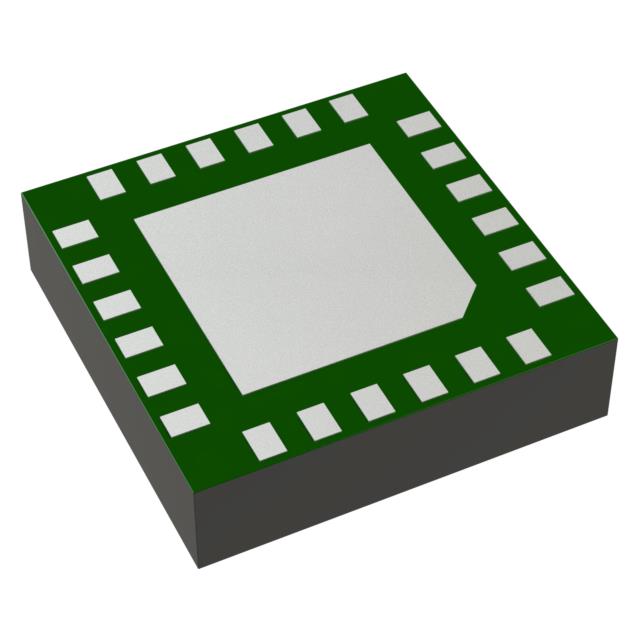

ANALOG DEVICES RF开关 ADRF5045BCCZN

ADRF5045BCCZN概述


    产品简介


    产品类型与功能
    ADRF5045是一款采用硅工艺制造的单极四掷(SP4T)开关,覆盖超宽频率范围,从9 kHz到30 GHz。该器件具有低插入损耗和高隔离度的特点,适用于多种高性能射频应用。
    主要功能
    - 超宽频带频率范围:9 kHz至30 GHz。
    - 非反射式50Ω设计。
    - 插入损耗低:20 GHz至30 GHz范围内仅为2.4 dB。
    - 高隔离度:20 GHz至30 GHz范围内的隔离度达到45 dB。
    - 高输入线性度,典型值P1dB为28 dBm,IP3为50 dBm。
    - 高功率处理能力:通过路径和终止路径的功率分别为24 dBm和24 dBm。
    应用领域
    - 测试仪器仪表
    - 微波无线电和甚小孔径终端(VSAT)
    - 军事无线电、雷达及电子对抗措施(ECMs)
    - 宽带电信系统

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 频率范围 | 9 kHz 至 30 GHz
    | 插入损耗(On) | 2.4 dB | 20 GHz 至 30 GHz |
    | 隔离度(Off) | 45 dB | 20 GHz 至 30 GHz |
    | 回波损耗(On) | 17 dB | 20 GHz 至 30 GHz |
    | 输入线性度 | P1dB: 28 dBm | 通常值 |
    | 功率压缩(0.1 dB) | 26 dBm
    | 功率压缩(1 dB) | 28 dBm
    | 三阶截断点 | 50 dBm | 每个音调14 dBm, Δf = 1 MHz |
    | 供电电压 | +3.3 V, -3.3 V
    | 控制输入电压 | V1, V2 | 逻辑电平控制 |
    | 供应电流 | IDD: 20 µA
    | 温度范围 | -40°C 至 +85°C

    产品特点和优势


    - 宽频范围: 覆盖从9 kHz到30 GHz,适合多种应用需求。
    - 低插入损耗: 在高频段仍能保持较低的插入损耗。
    - 高隔离度: 在各种频率下均能提供良好的隔离度,确保信号纯净。
    - 高线性度: 支持高功率处理,P1dB和IP3指标出色,适用于高动态范围要求的应用。
    - 易操作: 具有CMOS/LVTTL兼容的数字控制接口,便于集成到现有系统中。

    应用案例和使用建议


    应用案例
    ADRF5045在测试仪器、微波通信系统和军事电子对抗等领域有着广泛应用。例如,在测试仪器仪表中,它可作为频率选择开关来实现不同频段的切换,以提高测量精度。
    使用建议
    - 在安装时确保接地良好,特别是在高频应用中,合理的接地可以显著降低噪声干扰。
    - 适当利用旁路电容减少RF耦合,提高信号传输质量。
    - 调整适当的温度范围设置,以确保器件在恶劣环境下的稳定工作。

    兼容性和支持


    ADRF5045支持双电源电压输入(+3.3 V 和 -3.3 V),可直接与CMOS/LVTTL接口兼容,适合大多数现代数字控制系统。厂商提供了详细的参考设计资料和评价板支持,以便用户快速上手和验证设计。

    常见问题与解决方案


    1. 问题: 插入损耗异常高。
    - 解决方案: 检查电路板设计和接线是否符合规范,尤其是保证接地良好。
    2. 问题: 隔离度下降。
    - 解决方案: 确保所有连接正确无误,并检查控制信号是否正确施加。
    3. 问题: 功率压缩不达标。
    - 解决方案: 检查电源电压和旁路电容的稳定性,调整旁路电容以优化RF信号。

    总结和推荐


    ADRF5045是一款性能卓越的宽带SP4T开关,特别适合于需要高频、大功率处理能力和良好线性度的复杂射频系统中。其出色的性能指标和广泛的适用范围使其成为许多高级应用的理想选择。尽管价格较高,但考虑到其优良的性能和可靠性,我们强烈推荐使用ADRF5045。

ADRF5045BCCZN参数

参数
拓扑 吸收
开关配置 SP4T
测试频率 30GHz
最大插入损耗 2.4dB
典型三阶段输入截止点 50dBm
射频类型 General Purpose
最小工作频率 9KHz
插入损耗 2.4dB
开关数量 1
P1dB 28dBm
最小隔离度 45dB
开关速度 2μs
阻抗 50Ω
最大工作频率 30GHz
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 LGA-24
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ADRF5045BCCZN厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADRF5045BCCZN数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF开关 ANALOG DEVICES ADRF5045BCCZN ADRF5045BCCZN数据手册

ADRF5045BCCZN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 763.5885
50+ ¥ 723.9232
100+ ¥ 691.603
1000+ ¥ 647.298
库存: 24
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7635.88
直接购买
加入购物车
