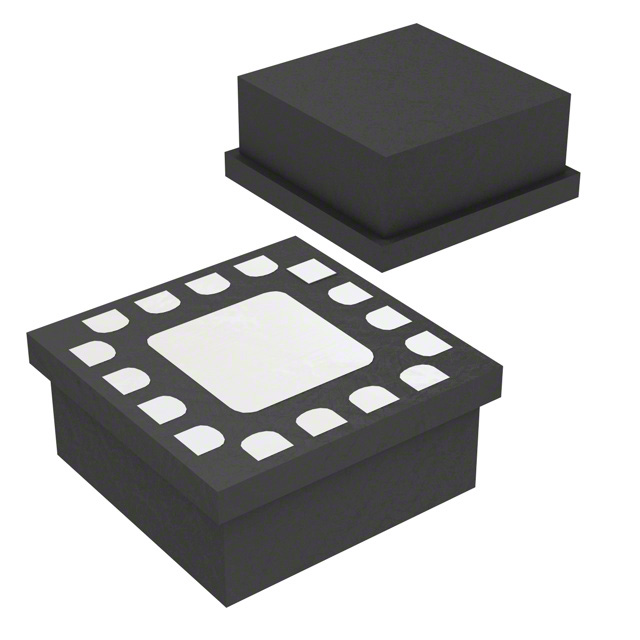

HMC678LC3C

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: SPDT General Purpose 50Ω QFN-EP-16 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: CY-HMC678LC3C
供应商: Avnet
标准整包数: 1
ANALOG DEVICES RF开关 HMC678LC3C

HMC678LC3C概述

    # 高速数字逻辑电路:HMC678LC3C 13 Gbps 2:1 选择器

    产品简介


    HMC678LC3C 是一款高性能的高速数字逻辑电路,专为数据传输速率高达 13 Gbps 的应用而设计。它是一款 2:1 选择器,能够通过外部控制信号将两个单端输入之一路由到差分输出。此外,该器件还支持可编程输出电压功能,允许用户根据需求调整输出电压以优化信号质量或补偿损耗。HMC678LC3C 广泛应用于射频自动测试设备(ATE)、宽带测试与测量、串行数据传输及冗余路径切换等领域。
    主要特点
    - 支持高数据速率:高达 13 Gbps。
    - 差分与单端输出模式支持。
    - 快速上升/下降时间:19/18 ps。
    - 低功耗:典型值仅为 250 mW。
    - 输出电压范围可调:600 至 1200 mV。
    - 单电源供电:-3.3V。

    技术参数


    以下是 HMC678LC3C 的关键技术参数列表:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 | -3.6 | -3.3 | -3.0 | V |
    | 电源电流 | 76 mA |
    | 最大数据率 13 Gbps |
    | 最大选择速率 13 GHz |
    | 输入高电平电压 | -0.2 | 0.5 V |
    | 输入低电平电压 | -1.5 | -0.4 V |
    | 输出幅度(单端) 550 mV |
    | 输出幅度(差分) 1100 mV |
    | 输出延迟时间(A/B 到 DOUT) 125 ps |

    产品特点和优势


    HMC678LC3C 的核心优势在于其卓越的高频响应能力和灵活的输出电压调节功能。这些特点使其成为高速数据传输和精密信号处理的理想选择。具体而言:
    - 高速性能:支持高达 13 Gbps 的数据传输速率,满足现代通信系统的需求。
    - 灵活配置:支持差分和单端输出模式,可根据应用场景调整输出形式。
    - 节能设计:采用低功耗架构,有效减少能源消耗并提升系统稳定性。
    - 易用性:通过可编程输出电压控制,简化了复杂的调试过程。

    应用案例和使用建议


    HMC678LC3C 在多种应用场景中表现出色,例如:
    - 2:1 多路复用器:用于数据采集系统的通道切换。
    - 射频自动测试设备(ATE):提供稳定的信号路径。
    - 串行数据传输:确保长距离通信链路的数据完整性。
    使用建议:
    - 确保电路设计符合射频设计规范,特别是在高频信号传输时需注意阻抗匹配。
    - 根据具体需求设置合适的输出电压,以避免过驱动或欠驱动问题。

    兼容性和支持


    HMC678LC3C 可与其他主流高速数字逻辑器件兼容,并可通过配套的评估板进行快速验证。制造商提供了详尽的应用支持服务,包括在线技术支持和样品申请渠道。如有任何疑问,用户可联系 Analog Devices 或 Hittite Microwave Corporation 获取帮助。

    常见问题与解决方案


    以下是部分常见问题及其解决方法:
    1. 问题:电源电压超出范围导致器件损坏。
    - 解决方法:检查电源连接是否正确,并确保所有电压均处于规定范围内。
    2. 问题:输出信号失真严重。
    - 解决方法:重新校准输出电压,确保符合预期范围。

    总结和推荐


    总体而言,HMC678LC3C 是一款功能强大且易于集成的高速数字逻辑器件,非常适合需要高精度和稳定性的应用场景。其优异的技术指标、丰富的功能选项以及完善的售后服务体系使其在市场上具备显著的竞争优势。如果您正在寻找一款高效能、高可靠性的 2:1 选择器,HMC678LC3C 绝对是一个值得考虑的选择。

HMC678LC3C参数

参数
P1dB -
开关速度 -
最大工作频率 -
开关数量 -
插入损耗 -
测试频率 -
最小工作频率 -
典型三阶段输入截止点 -
阻抗 50Ω
最小隔离度 -
拓扑 -
开关配置 SPDT
最大插入损耗 -
射频类型 General Purpose
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-EP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装

HMC678LC3C厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC678LC3C数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF开关 ANALOG DEVICES HMC678LC3C HMC678LC3C数据手册

HMC678LC3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 141.0499 ¥ 1056.8442
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1056.84
