ARD15105

产品分类: RF开关
厂牌: PANASONIC
产品描述: 反射 18GHz SPDT General Purpose 0MHz 60dB 18GHz 0.5dB 0.5dB 50Ω SPDT
供应商型号: 3881217
供应商: element14
标准整包数: 1

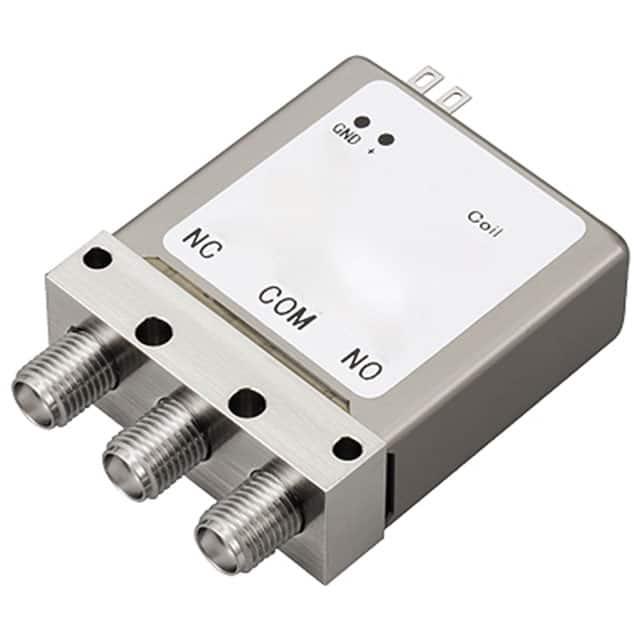

PANASONIC RF开关 ARD15105

ARD15105概述


    产品简介


    本文将介绍一种适用于无线和移动通信、数字广播及测量仪器等多种领域的电子元器件——ARD(Coaxial Switch)同轴开关。这种同轴开关主要分为三种类型:单刀双掷(SPDT)、转换开关(Transfer)和六位单掷(SP6T),具有高频率特性、长寿命和高灵敏度等特点。

    技术参数


    | 参数 | 值 |

    | 频率范围(GHz) | SPDT:1至18GHz
    Transfer:1至18GHz
    SP6T:1至13GHz |
    | 插入损耗(dB,最大值) | SPDT:0.2至0.8
    Transfer:0.2至0.8
    SP6T:0.2至0.4 |
    | 驻波比(V.S.W.R.,最大值) | SPDT:1.1至1.7
    Transfer:1.1至1.7
    SP6T:1.1至1.35 |
    | 隔离度(dB,最小值) | SPDT:65至85
    Transfer:65至85
    SP6T:65至70 |
    | 初始接触电阻(Ω,最大值) | SPDT:0.1
    SP6T:1 |
    | 输入功率(W,最大值) | 120(3GHz时) |
    | 接触电压(V,最大值) | 30 |
    | 工作电流(mA,最大值) | 100 |

    产品特点和优势


    1. 高频率特性:支持高达26.5GHz的信号传输。
    2. 多种类型选择:提供SPDT、Transfer和SP6T三种类型。
    3. 高灵敏度:低功耗设计,典型操作电流在4.5V时为186.7mA。
    4. 长寿命:机械寿命可达500万次,电气寿命可达500万次。
    5. 兼容性好:适用于各种高低温环境,工作温度范围为-55°C至+85°C。
    6. 操作方便:通过简单易懂的接线图实现正确连接。

    应用案例和使用建议


    - 无线和移动通信:如蜂窝基站中的信号切换,可以利用其高隔离度和插入损耗特性提升信号稳定性。
    - 数字广播:广播中继站使用时,要特别注意环境条件对性能的影响,避免高温高湿导致的凝露问题。
    - 测量仪器:在各种检测设备中使用时,应确保电源波动控制在5%以内,以保证长期稳定运行。

    兼容性和支持


    该产品与标准SMA、D-sub等连接器兼容,适用于多种终端应用。供应商提供了详细的技术支持和售后服务,帮助客户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:在低温环境下使用时,塑料部分容易变脆。
    解决方案:避免长时间暴露于低温环境中,尽量保持在-55°C至+85°C的工作范围内。
    2. 问题:信号传输中出现异常损耗。
    解决方案:检查是否符合输入功率要求,确保连接可靠且无干扰。

    总结和推荐


    该产品以其卓越的高频性能、高灵敏度和长寿命,在各类应用场景中表现出色。特别是其广泛的应用领域和稳定的性能,使其成为市场上极具竞争力的产品之一。综上所述,强烈推荐此产品用于需要高精度、高可靠性电子开关的应用场景。

ARD15105参数

参数
最大工作频率 18GHz
测试频率 18GHz
插入损耗 0.5dB
阻抗 50Ω
最小工作频率 0MHz
开关数量 -
拓扑 反射
最小隔离度 60dB
P1dB -
最大插入损耗 0.5dB
开关速度 -
典型三阶段输入截止点 -
射频类型 General Purpose
开关配置 SPDT
通用封装 SPDT
零件状态 在售
包装方式 散装

ARD15105厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ARD15105数据手册

厂牌 PDF简要描述 下载
PANASONIC RF开关 PANASONIC ARD15105 ARD15105数据手册

ARD15105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4511.32
10+ ¥ 4375.64
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4511.32
