ARD7204H

产品分类: RF开关
厂牌: PANASONIC
产品描述: 反射 8GHz SPDT General Purpose 0MHz 6GHz 0.3dB 50Ω SPDT 34mm(长度)*13.2mm(宽度)
供应商型号: ARD7204H-ND
供应商: Digi-Key
标准整包数: 1

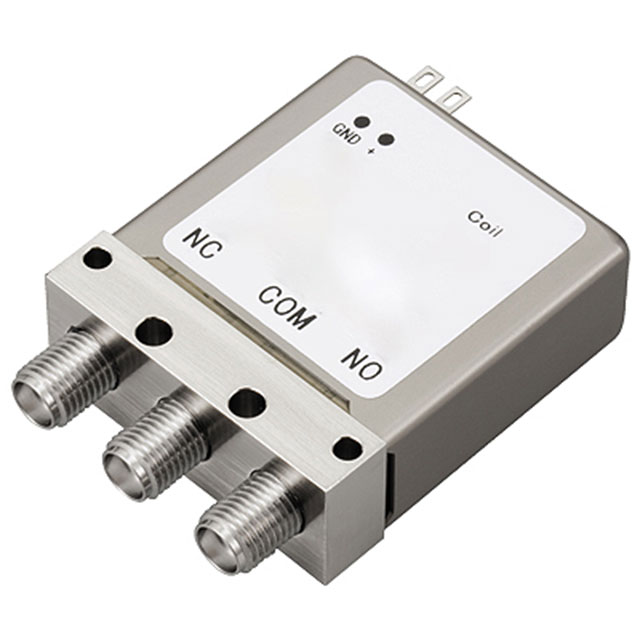

PANASONIC RF开关 ARD7204H

ARD7204H概述


    产品简介


    RD Coaxial Switches (ARD) 是一款高性能的微波开关,适用于无线和移动通信系统、数字广播、测量仪器等领域。该产品包括SPDT(单刀双掷)、Transfer(转换)和SP6T(单刀六掷)三种不同的切换方式。它们的主要功能是在不同频率范围内实现信号切换,并具有高敏感度、长寿命和多样的操作模式选择。

    技术参数


    - 频率范围:1GHz至26.5GHz
    - 接触材料:金
    - 初始接触电阻:最大100mΩ(6V DC 1A)
    - 输入功率:最高120W(3GHz,反射系数1.15或更小)
    - 接触额定值:最大30V,100mA
    - 高频特性:
    - 至1GHz:V.S.W.R.最大1.1,插入损耗最大0.2dB
    - 1至4GHz:V.S.W.R.最大1.15,插入损耗最大0.3dB
    - 4至8GHz:V.S.W.R.最大1.25,插入损耗最大0.4dB
    - 8至12.4GHz:V.S.W.R.最大1.35,插入损耗最大0.5dB
    - 12.4至18GHz:V.S.W.R.最大1.5,插入损耗最大0.8dB
    - 18至26.5GHz:V.S.W.R.最大1.7,插入损耗最大0.8dB
    - 隔离度:最低85dB至55dB(随频率变化)
    - 预期寿命:机械操作5×10^6次,电气操作5×10^6次(5W,至3GHz,阻抗50Ω,反射系数最大1.2)
    - 工作环境温度:-55°C至+85°C(-67°F至+185°F)

    产品特点和优势


    1. 高频特性优秀:提供从1GHz到26.5GHz的宽带覆盖。
    2. 多功能切换模式:支持SPDT、Transfer和SP6T多种切换模式。
    3. 高敏感度:典型操作功率低至840mW。
    4. 长寿命设计:机械操作可达5×10^6次,电气操作同样达到这一标准。
    5. 终端型可用:SP6T型号可提供带终端类型。
    6. 易于集成:+COM型可供选择。

    应用案例和使用建议


    这些产品广泛应用于各种高频通信系统中,例如基站、放大器切换、广播站和测量仪器等。在实际应用中,建议考虑连接器加热对高频特性的潜在影响,需要进行实际条件下的验证。

    兼容性和支持


    该产品采用标准焊接端子和接插件接口,方便与多种设备进行集成。厂商提供详尽的技术支持文档,并提供标准包装及详细订货信息。

    常见问题与解决方案


    - 问题:高频特性受到连接器加热的影响。
    - 解决方案:在实际使用条件下验证高频特性,确保满足应用需求。

    - 问题:如何确保长期稳定的电力供应?
    - 解决方案:使用适合持续供电的应用的自切断功能的类型。

    总结和推荐


    RD Coaxial Switches (ARD) 在高频信号切换领域表现出色,具备宽频覆盖、高敏感度和长寿命的特点,适合多种高频通信应用。其多样的操作模式和支持终端选项进一步提升了其应用灵活性和市场竞争力。总体而言,该产品是一款值得推荐的高性能微波开关。

ARD7204H参数

参数
测试频率 8GHz
射频类型 General Purpose
开关配置 SPDT
最大插入损耗 -
典型三阶段输入截止点 -
最大工作频率 6GHz
插入损耗 0.3dB
最小隔离度 -
开关速度 -
最小工作频率 0MHz
P1dB -
阻抗 50Ω
开关数量 -
拓扑 反射
长*宽*高 34mm(长度)*13.2mm(宽度)
通用封装 SPDT
零件状态 在售
包装方式 散装

ARD7204H厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ARD7204H数据手册

厂牌 PDF简要描述 下载
PANASONIC RF开关 PANASONIC ARD7204H ARD7204H数据手册

ARD7204H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 443.196 ¥ 3708.9965
10+ $ 429.8653 ¥ 3597.4351
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
