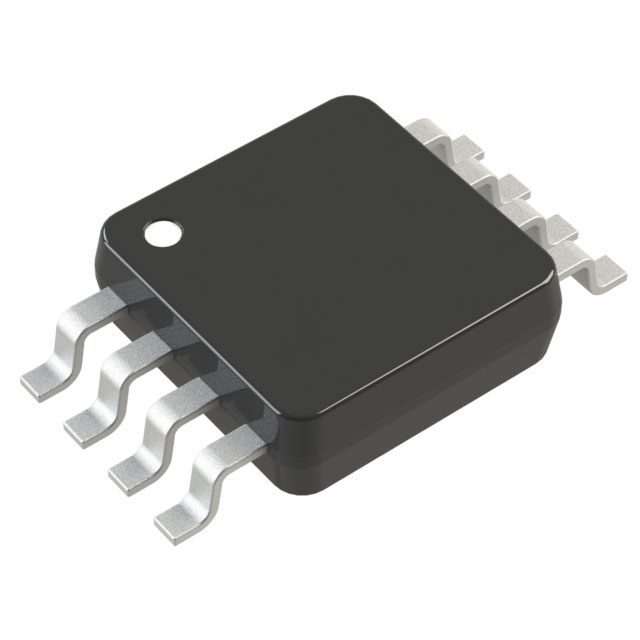

HMC574MS8E

产品分类: RF开关
厂牌: ANALOG DEVICES
产品描述: 65dBm 反射 3GHz 80ns SPDT Cellular,WLAN 1 0MHz 16dB 3GHz 0.8dB 0.5dB 50Ω 39dBm MSOP-8 贴片安装
供应商型号: HMC574MS8E
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES RF开关 HMC574MS8E

HMC574MS8E概述

    HMC574MS8 / 574MS8E GaAs MMIC 5 Watt T/R Switch

    1. 产品简介


    HMC574MS8 和 HMC574MS8E 是一种单刀双掷(SPDT)开关,采用8引脚MSOP封装,适用于各种高功率传输和接收应用。这些器件特别适合于需要低失真且能处理高输入信号的应用场合,如蜂窝通信基础设施、私有移动无线电手持设备、无线局域网(WLAN)、WiMAX和WiBro等。

    2. 技术参数


    - 插入损耗(Insertion Loss):DC 至 3.0 GHz 范围内典型值为 0.25 到 0.8 dB。
    - 隔离度(Isolation):DC 至 3.0 GHz 范围内典型值为 16 到 30 dB。
    - 反射损耗(Return Loss):DC 至 3.0 GHz 范围内典型值为 16 到 35 dB。
    - 输入压缩点(Input Power for 1dB Compression):Vctl = 0/+3V 时,典型值为 33 dBm;Vctl = 0/+5V 时,典型值为 35 dBm;Vctl = 0/+8V 时,典型值为 37 dBm。
    - 三阶截获点(Input Third Order Intercept):Vctl = 0/+3V 时,典型值为 55 dBm;Vctl = 0/+5V 时,典型值为 63 dBm;Vctl = 0/+8V 时,典型值为 65 dBm。
    - 切换特性(Switching Characteristics):DC 至 3.0 GHz 范围内,上升时间(tRISE, tFALL)小于 80 ns,导通时间(tON, tOFF)小于 120 ns。
    - 工作电压(Supply Voltage):单正电源 +3V 至 +8V。
    - 热阻(Thermal Resistance):100°C/W。
    - 存储温度范围(Storage Temperature Range):-65°C 至 +150°C。
    - 操作温度范围(Operating Temperature Range):-40°C 至 +85°C。

    3. 产品特点和优势


    - 低插入损耗:典型值仅为 0.3 dB,适合高频应用。
    - 高线性度:三阶截获点(IP3)高达 65 dBm,能够有效处理高输入信号。
    - 良好的热稳定性:最高可承受 150°C 的高温。
    - 高可靠性:采用先进的GaAs工艺制造,具备较高的抗静电能力和可靠性。
    - 紧凑封装:8引脚MSOP封装,易于集成到现有电路板设计中。

    4. 应用案例和使用建议


    - 蜂窝通信基础设施:适用于基站的射频开关,以提高信号质量和降低噪声干扰。
    - 私有移动无线电手持设备:用于对讲机等设备中的信号控制。
    - WLAN、WiMAX和WiBro:用于无线网络的接入点和路由器中的信号切换。
    - 汽车远程信息服务系统:确保车辆与外部通讯系统的稳定连接。
    使用建议:
    - 使用合适的直流旁路电容器(100 pF和10,000 pF)来保证最低操作频率。
    - 确保正确的电源电压(Vdd)设置,以达到最佳的射频性能。
    - 在高功率应用中,优先选择Vdd = +8V,以获得最高的功率处理能力。

    5. 兼容性和支持


    - 兼容性:可以与多种逻辑门电路配合使用,如HCT系列逻辑门,通过CMOS逻辑直接驱动。
    - 支持:Hittite Microwave Corporation提供技术支持和服务,可以通过电话或在线方式联系。
    - 维护:对于长期使用的产品,建议定期进行性能检测和维护,以保持最佳的工作状态。

    6. 常见问题与解决方案


    - Q1:如何确定正确的直流旁路电容器值?
    A1:旁路电容器值决定了最低操作频率。一般建议使用100 pF和10,000 pF电容器,具体选择取决于应用需求。
    - Q2:如何判断设备是否过热?
    A2:过热会导致设备性能下降甚至损坏。通过测量设备温度,如果超过85°C,应采取散热措施。
    - Q3:如何选择正确的供电电压?
    A3:推荐使用+8V供电电压以获得最佳性能。较低的供电电压(如+3V)也可以使用,但射频性能会有所下降。

    7. 总结和推荐


    HMC574MS8 / 574MS8E是一款高性能的SPDT开关,非常适合高功率、高频率的应用场合。其低插入损耗、高隔离度和高线性度使其在蜂窝通信基础设施、WiMAX和WiBro等应用中表现出色。总体来看,这款产品无论是在性能还是兼容性方面都表现优异,值得在相关应用中选用。

HMC574MS8E参数

参数
射频类型 Cellular,WLAN
典型三阶段输入截止点 65dBm
测试频率 3GHz
开关数量 1
拓扑 反射
P1dB 39dBm
开关配置 SPDT
插入损耗 0.5dB
最大工作频率 3GHz
最小工作频率 0MHz
阻抗 50Ω
最大插入损耗 0.8dB
最小隔离度 16dB
开关速度 80ns
3.1mm(Max)
3.1mm(Max)
950μm(Max)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产
