首页  >  产品百科  >  PE42452A-Z

PE42452A-Z

产品分类: RF开关
厂牌: PSEMI
产品描述: 57dBm 吸收 4GHz 345ns SP5T General Purpose 1 450MHz 41dB 4GHz 1.9dB 1.6dB 50Ω QFN 贴片安装
供应商型号: 81-PE42452A-Z
供应商: Mouser
标准整包数: 1

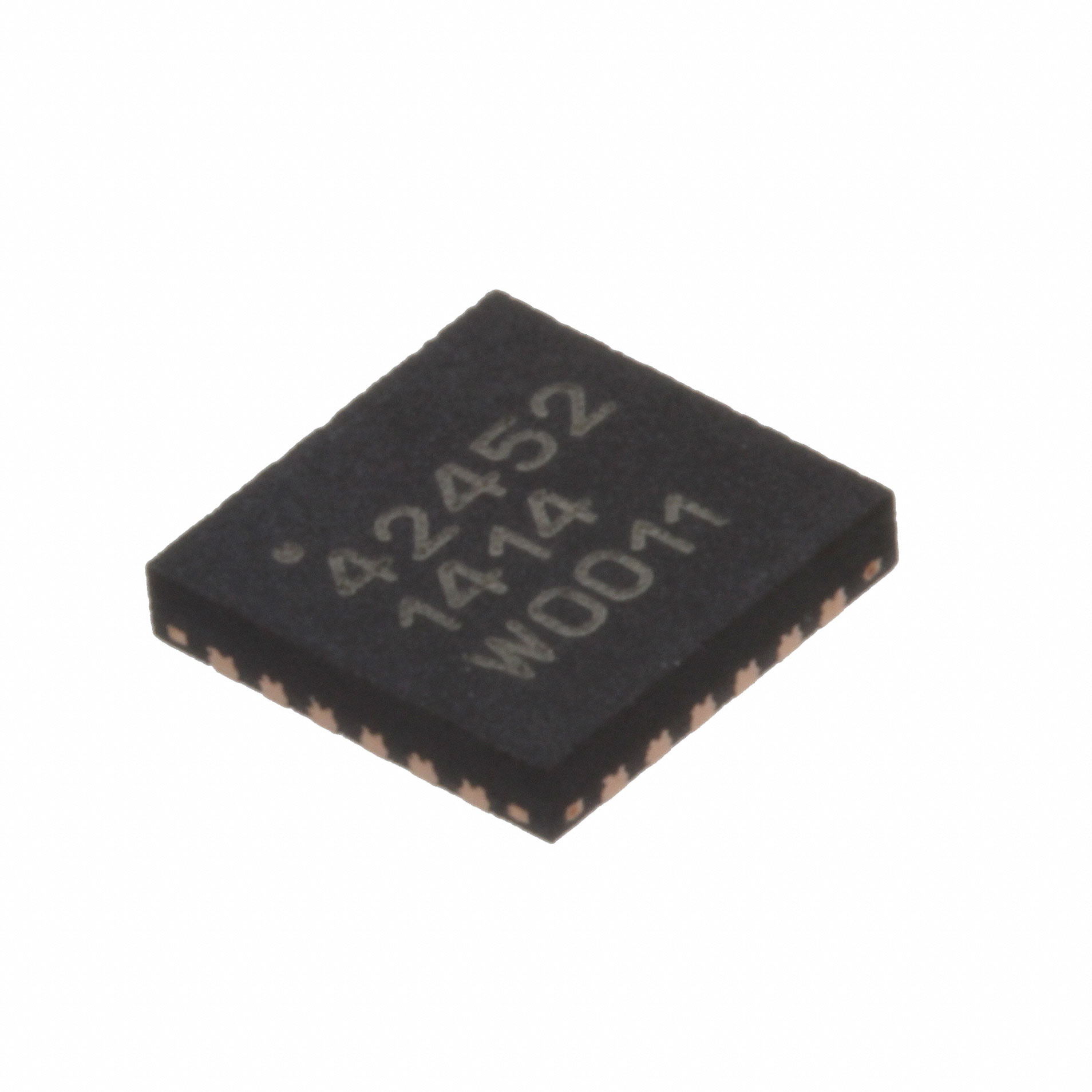

PSEMI RF开关 PE42452A-Z

PE42452A-Z概述

    UltraCMOS® SP5T RF Switch PE42452 技术手册

    产品简介


    PE42452 是一款由 Peregrine Semiconductor 公司研发的高性能射频开关,专为 3G/4G 无线基础设施和其他高要求射频应用设计。该产品采用 HaRP™ 技术增强版的吸收式单刀五掷(SP5T)开关,集成了五条对称的射频端口。适用于需要高隔离度、低插入损耗及快速切换速度的应用场景。

    技术参数


    以下是 PE42452 的技术规格:
    - 工作频率范围:450 MHz 至 4000 MHz
    - 插入损耗:
    - 450 MHz–900 MHz:0.95 dB
    - 900 MHz–2100 MHz:1.15 dB
    - 2100 MHz–2700 MHz:1.30 dB
    - 2700 MHz–4000 MHz:1.60 dB
    - 隔离度:
    - 450 MHz–900 MHz:56 dB
    - 900 MHz–2100 MHz:52 dB
    - 2100 MHz–2700 MHz:49 dB
    - 2700 MHz–4000 MHz:41 dB
    - 回波损耗(有源端口):450–4000 MHz,16 dB
    - 输入压缩点:1950 MHz,35 dBm
    - 输入 IP2:1950 MHz,96 dBm
    - 输入 IP3:1950 MHz,57 dBm
    - 切换时间:265 纳秒至 345 纳秒
    - 电源电压范围:2.3 V 至 5.5 V
    - 操作温度范围:-40℃ 至 105℃
    - 电源电流:
    - 正常模式:110 微安
    - 绕过模式:50 微安
    - 静电放电(ESD)性能:
    - 所有引脚至接地:4000 V(人体模型)
    - 所有引脚至接地:100 V(机器模型)
    - 所有引脚至接地:500 V(充电设备模型)

    产品特点和优势


    PE42452 的主要优势包括:
    - 高隔离度:在 900 MHz 时达到 61 dB,保证信号纯净。
    - 优秀的线性度:输入 IP2 和 IP3 分别为 96 dBm 和 57 dBm,适合高功率射频应用。
    - 宽温度范围:可在 -40℃ 至 105℃ 的环境中稳定运行。
    - 快速切换时间:265 纳秒的切换时间满足高速应用需求。
    - 外部负压控制选项:可提供更灵活的配置,实现更低的插入损耗。

    应用案例和使用建议


    PE42452 适用于 3G/4G 无线通信基站、微波通信系统及其它需要高隔离度和低插入损耗的射频应用。建议在使用过程中注意以下几点:
    - 为保证性能,需确保 RF 引脚直流为 0V。
    - 使用外部负压控制时,可通过 VssEXT(引脚 20)来调节。
    - 设计 PCB 布局时要确保射频传输线和敏感的直流 I/O 信号隔离良好。

    兼容性和支持


    - PE42452 与 Peregrine Semiconductor 的其他产品具有良好的兼容性。
    - 提供详细的技术文档、评价套件(EVK)以及技术支持,便于客户进行评估和调试。

    常见问题与解决方案


    - Q1:如何避免 PE42452 在处理过程中的损坏?
    - A1:遵循标准的 ESD 预防措施,使用正确的工具和流程。
    - Q2:如何正确设置电源电压?
    - A2:电源电压应在 2.3 V 至 5.5 V 之间,具体设置取决于应用需求。
    - Q3:如果遇到切换时间长的问题怎么办?
    - A3:检查是否使用了正确的电源配置,确保符合数据手册中的规格。

    总结和推荐


    综上所述,PE42452 是一款出色的射频开关产品,具备卓越的性能和广泛的适用性。其高隔离度、快速切换时间和宽工作温度范围使其成为 3G/4G 无线基础设施及其它高要求射频应用的理想选择。强烈推荐给需要高性能射频开关的客户。

PE42452A-Z参数

参数
测试频率 4GHz
开关速度 345ns
拓扑 吸收
插入损耗 1.6dB
最大工作频率 4GHz
开关数量 1
最大插入损耗 1.9dB
射频类型 General Purpose
P1dB -
开关配置 SP5T
最小隔离度 41dB
阻抗 50Ω
最小工作频率 450MHz
典型三阶段输入截止点 57dBm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PE42452A-Z厂商介绍

pSemi Corporation(原Pericom Semiconductor)是一家领先的高性能模拟信号处理解决方案供应商,专注于为移动、工业和汽车市场提供服务。公司总部位于美国加州,拥有全球销售网络和技术支持。

pSemi的主要产品分为以下几类:
1. 电源管理:包括电源转换、电源分配、电源保护等产品,广泛应用于移动设备、工业控制系统等领域。
2. 接口解决方案:包括USB、HDMI、DisplayPort等高速接口芯片,服务于消费电子、计算机、通信设备等市场。
3. 时钟和数据同步:提供时钟生成、分配和同步解决方案,应用于通信、数据中心、工业自动化等领域。
4. 音频解决方案:包括音频放大器、音频接口等产品,服务于消费电子、汽车音响等市场。

pSemi的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
3. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。
4. 快速响应:拥有全球销售网络和技术支持团队,能够快速响应客户需求,提供优质服务。

PE42452A-Z数据手册

厂牌 PDF简要描述 下载
PSEMI RF开关 PSEMI PE42452A-Z PE42452A-Z数据手册

PE42452A-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.705 ¥ 65.1072
1000+ $ 3.276 ¥ 27.6822
3000+ $ 3.276 ¥ 27.6822
库存: 3709
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.1
直接购买
加入购物车
