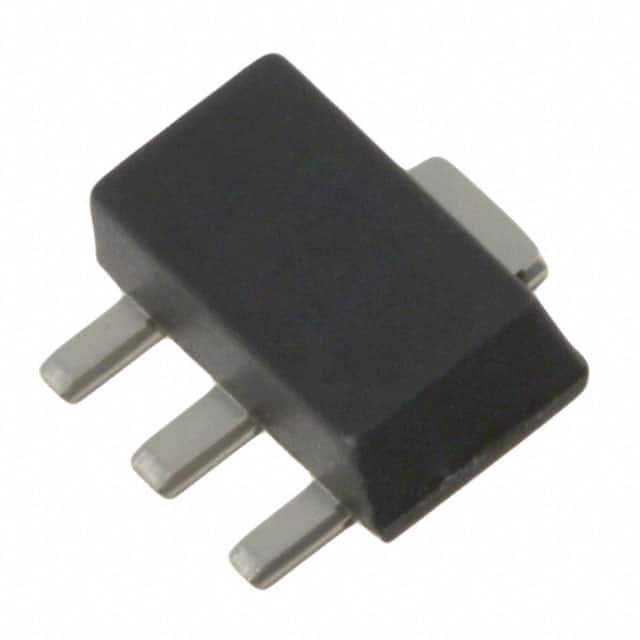

SKY65014-70LF

厂牌: SKYWORKS SOLUTIONS
产品描述: 4.2V 100MHz 5V 6GHz SOT-89-4 贴片安装
供应商型号: RF-SKY65014-70LF
供应商: 海外现货
标准整包数: 1
SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ SKY65014-70LF

SKY65014-70LF概述


    产品简介


    产品名称:Skyworks SKY65014-70LF
    类型:宽带放大器
    主要功能:
    - 提供宽带频率范围(0.1到7.0 GHz)
    - 适用于多种无线基础设施应用,如WLAN、HLAN、DBS、宽带及蜂窝基站
    - 支持单电源供电
    应用领域:
    - 无线基础设施(例如,Wi-Fi接入点、卫星通信系统、有线电视网络)
    - 测试仪器仪表
    - 蜂窝基站在内的各种宽带通讯系统

    技术参数


    - 频率范围: 0.1至7.0 GHz
    - 小信号增益: 16 dB(典型值,2 GHz时)
    - 高输出IP3: +36 dBm(典型值,2 GHz时)
    - 输入/输出阻抗: 50 Ω
    - OP1dB(1 dB压缩点): +18 dBm(典型值,2 GHz时)
    - 供电电压范围: 4.2至5.0 V
    - 封装: SOT-89 (4针,1.5 x 4.0 mm)

    产品特点和优势


    产品特点:
    - 广泛的频率覆盖范围
    - 高输出IP3,确保在大功率情况下仍能保持低失真
    - 通过内部生成的DC电压来简化外部电路连接
    - 小信号增益稳定且高效
    - 具备高可靠性,符合环保标准(无卤素)
    市场竞争力:
    - 高性能在同类型产品中脱颖而出
    - 易于集成和扩展,适用于多种应用场合
    - 外形小巧,适合紧凑型设计需求

    应用案例和使用建议


    应用案例:
    - 在无线基础设施中作为中间级放大器使用
    - 在测试仪器仪表中用于信号增强
    - 在有线电视网络中进行信号传输
    使用建议:
    - 当应用于不同频段的系统时,应考虑频率响应的平坦度,以确保信号的完整性
    - 对于低频应用,可以通过更换电流限制电阻来控制供电电流
    - 在设计电路时应注意散热管理,以避免过热导致的性能下降

    兼容性和支持


    兼容性:
    - 与现有的无线基础设施系统兼容
    - 可以轻松地与其他Skyworks公司的电子元器件集成
    支持和维护:
    - Skyworks提供详尽的技术文档和支持服务
    - 包括评价板和评估材料在内的资源有助于客户快速开发和测试

    常见问题与解决方案


    常见问题:
    - 如何选择合适的电流限制电阻?
    - 如何有效控制设备的散热?
    解决方案:
    - 根据供电电压选择适当的电流限制电阻值,可以参考表5获取具体数值
    - 通过良好的电路布局和散热管理策略,如增加散热片或采用主动冷却措施,来控制设备的温度

    总结和推荐


    总结:
    - Skyworks SKY65014-70LF是一款高性能、多用途的宽带放大器,适用于广泛的无线基础设施应用
    - 其显著的高频性能和易于集成的特点使其成为理想的解决方案
    推荐:
    - 强烈推荐在需要高性能放大器的应用中使用该产品,特别是在无线基础设施、测试仪器和有线电视网络中
    - 用户应仔细阅读技术手册,遵循建议的最佳实践来充分利用产品的性能优势

SKY65014-70LF参数

参数
最大工作频率 6GHz
最小工作频率 100MHz
最大工作供电电压 5V
最小工作供电电压 4.2V
支持协议 -
通用封装 SOT-89-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SKY65014-70LF厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SKY65014-70LF数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ SKYWORKS SOLUTIONS SKY65014-70LF SKY65014-70LF数据手册

SKY65014-70LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
