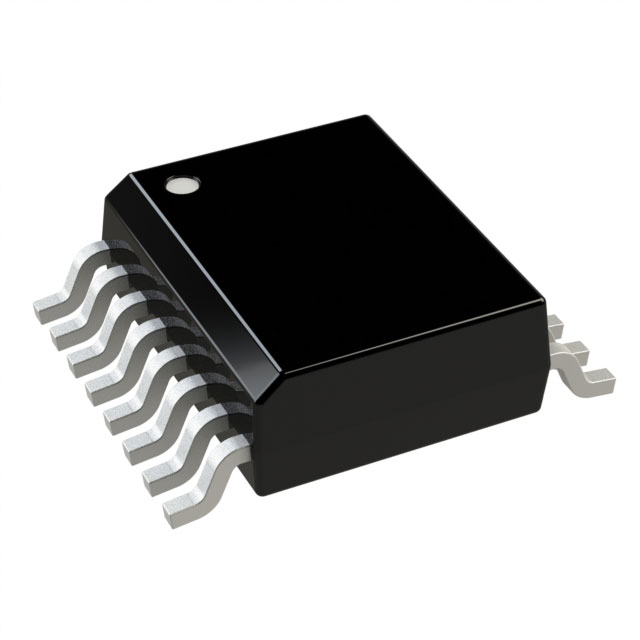

HMC453QS16GE

厂牌: ANALOG DEVICES
产品描述: 400MHz 6V 2.2GHz SOP 贴片安装
供应商型号: 4568533
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC453QS16GE

HMC453QS16GE概述


    产品简介


    HMC453QS16G / 453QS16GE电子元器件是一款高性能射频功率放大器,专为高频段应用设计。其采用先进的InGaP HBT(异质结双极晶体管)技术,能够在0.4至2.2 GHz的工作频段内提供高达1.6瓦的输出功率。此款放大器适用于各类通信系统,包括蜂窝网络、固定无线接入(WLL)、ISM频段设备以及CATV和电缆调制解调器等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 400 | 450-2200 | 2200 | MHz |
    | 增益(@400 MHz) | 19 | 21.5 | 22 | dB |
    | 输出IP3(@400 MHz) | 44 | 47 | 51 | dBm |
    | 饱和输出功率(Psat) | 32.25 | 32.5 | 33.5 | dBm |
    | 功率附加效率(PAE) | - | 45 | - | % |
    | 输入回波损耗(典型值) | 12 | 15 | 20 | dB |
    | 输出回波损耗(典型值) | 10 | 15 | 18 | dB |
    | 噪声系数(典型值) | 6.5 | 8.5 | - | dB |
    | 供电电压 | +5 | - | +5 | Vdc |

    产品特点和优势


    1. 高动态范围:此功率放大器提供了卓越的线性度和动态范围,使其非常适合要求严格信号完整性标准的应用场合。
    2. 单电源设计:仅需一个+5V的单一电源即可运行,降低了系统的复杂性和功耗。
    3. 集成控制功能:内置的VPD引脚允许用户实现完全关闭或调整RF输出功率/电流。
    4. 紧凑封装:采用小型化的QSOP16G表面贴装封装,面积仅为29.4平方毫米。
    5. 高效能:在较高输入功率条件下,能够达到超过45%的功率附加效率。
    应用案例与使用建议
    应用场景:
    - 蜂窝移动通信:用于GSM、GPRS、EDGE等技术中的基站发送链路;
    - 宽带无线接入:如WiMAX及LTE的远端射频单元;
    - 工业科学医疗(ISM)频段设备:支持短距离无线连接解决方案;
    - 广播电视传输:如卫星地面站或有线电视头端设备。
    使用建议:
    - 在多载波环境中考虑优化散热设计以防止过热;
    - 结合适当的外部匹配电路来最大化整体增益和平坦度;
    - 利用内置的功率控制功能灵活管理不同场景下的发射功率需求。

    兼容性和支持


    - 兼容性:HMC453QS16G可直接替换现有SMD封装的同类产品而无需改变PCB布局;
    - 技术支持:制造商提供详尽的应用指南和技术文档,并通过电话或电子邮件解答客户的疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动后无明显输出 | 检查供电电压是否正确连接且处于规定范围内;确认接地是否良好 |
    | 温度升高导致性能下降 | 确保安装位置通风良好并适当降低负载条件 |
    | 输出信号出现非线性失真现象 | 调整输入信号强度至合理水平 |
    总结与推荐
    综上所述,HMC453QS16G/453QS16GE是一款集成了先进技术且具备优异性能表现的小型化射频功率放大器,特别适合需要高强度、高可靠性射频链路的高端应用场合。无论是从规格参数还是实际操作角度来看,该产品都表现出色。因此,我们强烈推荐该产品给希望提升系统效能的专业工程师团队使用。如果您对该产品有任何进一步的兴趣或疑问,请直接联系供应商获取更多详细信息。

HMC453QS16GE参数

参数
最小工作频率 400MHz
最大工作供电电压 6V
最小工作供电电压 -
支持协议 -
最大工作频率 2.2GHz
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装
零件状态 在售

HMC453QS16GE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC453QS16GE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC453QS16GE HMC453QS16GE数据手册

HMC453QS16GE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 247.7159
10+ ¥ 195.5225
44+ ¥ 179.9936
132+ ¥ 161.0223
264+ ¥ 150.9987
528+ ¥ 144.5189
库存: 44
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 247.71
