HMC8400

厂牌: ANALOG DEVICES
产品描述: 2GHz 7V 30GHz 贴片安装 2.7mm*1.35mm*100μm
供应商型号: CY-HMC8400
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC8400

HMC8400概述

    HMC8400 GaAs pHEMT MMIC低噪声放大器技术手册

    产品简介


    HMC8400是一款由砷化镓(GaAs)材料制成的伪高电子迁移率晶体管(pHEMT)单片微波集成电路(MMIC)低噪声放大器。它的工作频率范围为2 GHz至30 GHz,适用于多种应用场合,包括测试仪器、微波无线电及甚小孔径终端(VSAT)、军事与太空领域、电信基础设施以及光纤通信系统。

    技术参数


    HMC8400的关键技术规格如下:
    - 频率范围: 2 GHz 至 30 GHz
    - 增益: 13.5 dB(典型值)
    - 噪声系数: 2 dB(典型值)
    - 输出功率(1 dB压缩点): 14.5 dBm(典型值)
    - 饱和输出功率: 17 dBm(典型值)
    - 第三阶截点(IP3): 26.5 dBm(典型值)
    - 供电电压: 5 V,电流67 mA
    - 尺寸: 2.7 mm × 1.35 mm × 0.05 mm

    产品特点和优势


    HMC8400的主要优势包括:
    - 宽频带: 频率范围广,覆盖2 GHz到30 GHz。
    - 低噪声系数: 噪声系数仅为2 dB,适合对信号保真度要求高的应用。
    - 高增益: 13.5 dB的增益使得信号传输更为高效。
    - 高性能指标: 输出功率高且具有良好的线性度和可靠性。

    应用案例和使用建议


    HMC8400广泛应用于多种场合,如测试仪器、微波无线电系统、VSAT终端以及军事通信系统。为了获得最佳性能,建议在电路设计时考虑以下几个方面:
    - 使用合适的电源,确保供电电压稳定且电流充足。
    - 确保输入和输出端口阻抗匹配良好,避免信号失真。
    - 在高温环境下使用时,需注意散热措施以防止过热损坏。

    兼容性和支持

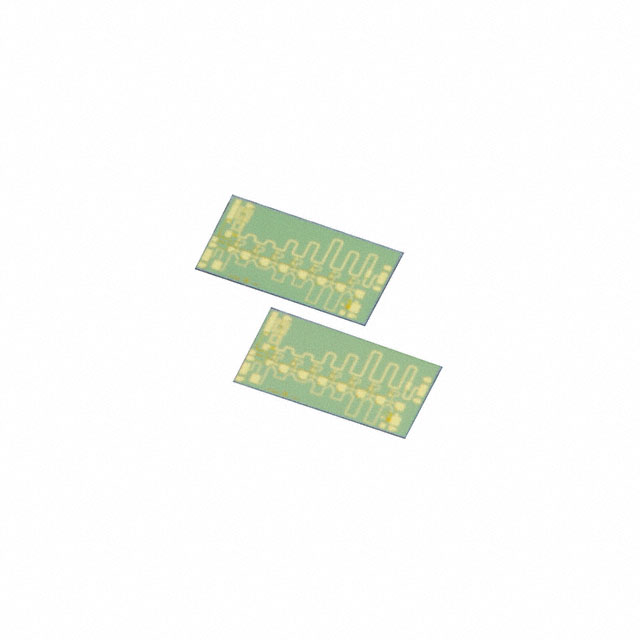

    HMC8400采用4引脚裸片形式封装,可以直接安装在射频接地平面上。通过采用微带传输线进行RF信号的传输。它与各种标准射频组件兼容,便于集成到多芯片模块(MCMs)中。厂商提供详尽的技术文档和支持服务,帮助客户更好地使用该产品。

    常见问题与解决方案


    1. 问题: 设备在高温下表现不稳定。
    - 解决方案: 采取有效的散热措施,如增加散热片或采用液冷系统,确保工作温度不超出规格范围。

    2. 问题: 放大器输出信号存在失真。
    - 解决方案: 检查输入信号的幅度和频率是否在规定范围内,同时确保供电电压稳定。

    总结和推荐


    HMC8400是一款高性能的低噪声放大器,尤其适用于高频通信系统。它的宽频带、高增益和低噪声系数使其在多种应用场景中表现出色。我们强烈推荐此产品给需要高可靠性和低噪声特性的工程师和技术人员。
    通过上述分析可以看出,HMC8400在性能上具有明显的优势,特别是在高频通信领域的广泛应用中,能够为用户提供卓越的信号处理能力。

HMC8400参数

参数
最小工作供电电压 -
支持协议 -
最大工作频率 30GHz
最小工作频率 2GHz
最大工作供电电压 7V
长*宽*高 2.7mm*1.35mm*100μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HMC8400厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC8400数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC8400 HMC8400数据手册

HMC8400封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 166.1907 ¥ 1245.2167
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1245.21
