7488918022

厂牌: WURTH
产品描述: 伍尔特 SMT天线 外置天线 4G (LTE), WiFi天线, 2.1 → 5.5dB
供应商型号: 4036690
供应商: 海外现货
标准整包数: 1

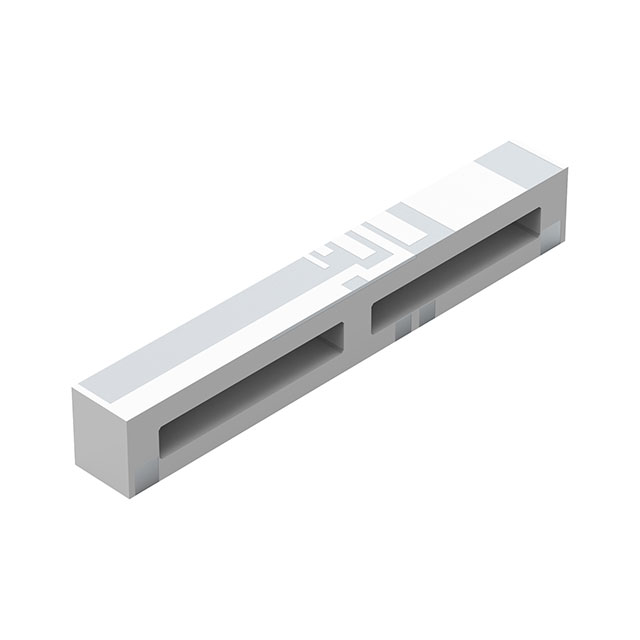

WURTH 其它RF IC和模块​​​​​​ 7488918022

7488918022概述

    WE-MCA Multilayer Chip Antenna 技术手册解析



    1. 产品简介



    WE-MCA多层芯片天线是一种设计用于通用电子设备的电子元器件。它的尺寸为40x6mm,适用于需要高频信号传输的应用场景。这类天线广泛应用于移动通信、物联网(IoT)、远程通信等领域,确保在各种环境下的稳定通信性能。


    2. 技术参数



    以下是WE-MCA多层芯片天线的技术参数汇总:
    - 频率范围:700-960 MHz 和 1710-2690 MHz
    - 电压驻波比 (VSWR):最高4
    - 阻抗:50Ω
    - 峰值增益 (Gpeak):700-960 MHz时为2.1dBi,1710-2690 MHz时为5.5dBi
    - 认证:符合RoHS标准、REACh标准及无卤素标准
    - 操作温度范围:-40至+85°C
    - 存储条件:在原始包装内存储,温度<40°C,湿度<75%RH


    3. 产品特点和优势



    - 高可靠性:经过严格的AEC-Q200 Grade 3认证,确保在多种环境下的稳定性能。
    - 宽频带覆盖:能够覆盖多个常用频率段,提供广泛的适用性。
    - 小尺寸设计:40x6mm的小巧尺寸,易于集成到小型化设备中。
    - 高增益性能:在不同频段具有较高的峰值增益,保证通信质量。


    4. 应用案例和使用建议



    应用案例:
    - 移动通信设备:如手机、平板电脑等。
    - 物联网设备:传感器、智能家居设备等。
    - 远程通信设备:如工业控制系统、气象站等。

    使用建议:
    - 在高频应用环境中,合理规划天线的匹配电路以达到最佳性能。
    - 确保天线安装位置远离金属物体和其他干扰源。
    - 考虑环境因素(如温度和湿度)对天线性能的影响,在恶劣环境下进行适当的防护措施。


    5. 兼容性和支持



    WE-MCA天线与其他电子元器件或设备具有良好的兼容性,适合各种板级设计。Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术支持和维护服务,确保客户能够顺利使用和维护产品。


    6. 常见问题与解决方案



    - 问题1:如何正确安装天线?
    - 解决方案:参照制造商提供的PCB布局指南,确保天线周围有足够的空间,并正确连接匹配电路。

    - 问题2:天线出现异常信号衰减怎么办?
    - 解决方案:检查安装环境是否存在干扰源,并重新调整匹配电路,必要时可联系技术支持获取进一步指导。


    7. 总结和推荐



    综上所述,WE-MCA多层芯片天线是一款高性能、高可靠性的天线产品,特别适用于移动通信、物联网及远程通信等领域。考虑到其优异的性能表现和广泛的应用范围,强烈推荐使用这款天线以满足各种复杂的通信需求。同时,购买前请确保了解并遵循相关安全和使用规定。

7488918022参数

参数
最大工作供电电压 -
最小工作供电电压 -
支持协议 -
最大工作频率 -
最小工作频率 -
包装方式 卷带包装
