ACA1212P2

厂牌: SKYWORKS SOLUTIONS
产品描述: 50MHz 1.218GHz SOIC-16 贴片安装
供应商型号: 863-1877-2-ND
供应商: Digi-Key
标准整包数: 1
SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ ACA1212P2

ACA1212P2概述

    ACA1212: 1.2 GHz CATV Line Amplifier MMIC

    1. 产品简介


    产品类型: ACA1212是一款专为CATV前端和HFC分配系统设计的高度线性集成射频放大器。
    主要功能:
    - 在50至1218 MHz频率范围内提供低失真、高输出功率和高崩溃点。
    - 平坦增益特性,适合CATV下游带宽需求。
    - 单12V电源供电,支持表面贴装,兼容自动组装。
    应用领域:
    - CATV前端设备。
    - HFC(混合光纤同轴)分配系统。
    - CATV线路放大器。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 增益 10.9 | 11.5 | dB |
    | 增益平坦度 | 55.25 MHz 至 1218 MHz | ± 0.3 | dB |
    | 噪声系数 | 4 | 4.5 | dB |
    | 输出回波损耗 | 55.25 MHz 至 1218 MHz | 18 | 22 | dB |
    | 电源电流 | 395 | 445 | mA |

    3. 产品特点和优势


    - 高线性度: 适用于高频CATV系统。
    - 低功耗: 单12V供电,降低整体能耗。
    - 高可靠性: 使用先进的GaAs MESFET技术。
    - 绿色环保: RoHS合规,无卤素。
    - 高输出功率: 适合高要求的CATV前端设备。

    4. 应用案例和使用建议


    应用案例: ACA1212非常适合应用于CATV系统中,如前端设备和HFC分配系统。其出色的线性度和高输出功率使其成为这些系统的理想选择。
    使用建议:
    - 确保电路板接地良好,尤其是中心地垫应连接到应用的PCB地平面。
    - 使用AC耦合来保护输入和输出引脚免受直流偏置的影响。
    - 遵循正确的ESD处理程序,以避免静电损坏。

    5. 兼容性和支持


    - 兼容性: 与标准的75Ω阻抗网络兼容。
    - 支持: 提供详细的电气特性和机械规格说明,帮助客户正确使用和维护产品。

    6. 常见问题与解决方案


    1. 问: 如何避免静电损坏?
    - 答: 始终遵循行业标准的ESD处理预防措施。

    2. 问: 如何保证产品的可靠性?
    - 答: 确保操作温度和供电电压符合推荐范围,并避免长时间暴露于绝对最大额定条件下。

    7. 总结和推荐


    总结: ACA1212是一款专为CATV系统设计的高度线性、低功耗的集成射频放大器。其卓越的线性度、平坦的增益和平坦的噪声系数使其成为CATV前端和HFC分配系统的理想选择。高可靠性、绿色制造以及良好的环境适应性进一步提升了其市场竞争力。
    推荐: 强烈推荐使用ACA1212。它不仅在CATV系统中表现出色,还具备出色的可靠性和易用性,能够满足大多数专业应用的需求。

ACA1212P2参数

参数
支持协议 -
最大工作频率 1.218GHz
最小工作频率 50MHz
最大工作供电电压 -
最小工作供电电压 -

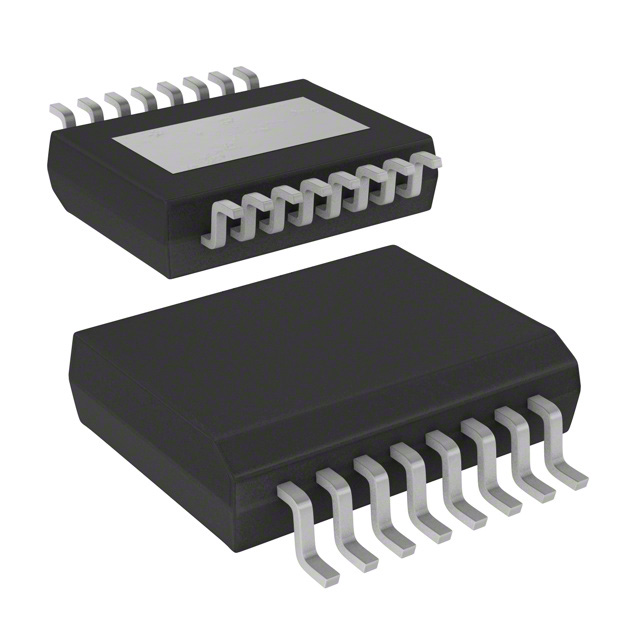

通用封装 SOIC-16
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ACA1212P2厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

ACA1212P2数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ SKYWORKS SOLUTIONS ACA1212P2 ACA1212P2数据手册

ACA1212P2封装设计

查看详情并下载
Symbol
Footprint
3D Model
