HMC465

厂牌: ANALOG DEVICES
产品描述: 0MHz 9V 20GHz 贴片安装 3.05mm*1.56mm*100μm
供应商型号: HMC465
供应商: 云汉优选
标准整包数: 10
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC465

HMC465概述

    HMC465 GaAs pHEMT MMIC Modulator Driver Amplifier 技术手册

    1. 产品简介

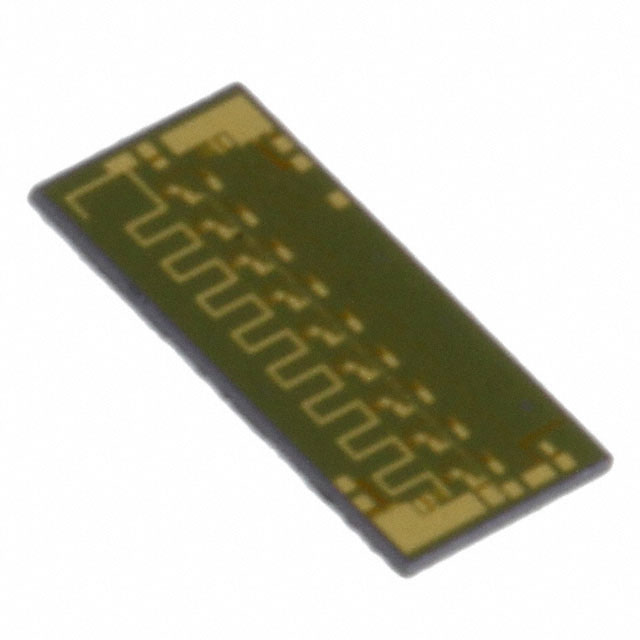

    HMC465 是一种采用GaAs工艺的pHEMT分布式驱动放大器芯片,适用于从直流到20 GHz的频率范围。它具备优秀的增益稳定性和平滑相位变化,适用于OC192光纤LN/MZ调制器驱动放大器以及电信基础设施、测试设备及军事空间应用。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC 20 GHz | GHz |
    | 增益 | 15 dB | 17 dB | 16.5 dB| dB |
    | 噪声系数 | 2.5 dB | 3.5 dB | 4.5 dB | dB |
    | 输入反射损耗 | 16 dB | 20 dB | 18 dB | dB |
    | 输出饱和功率 | 22 dBm | 24 dBm | 26 dBm | dBm |
    | 电源电压 | 7.5 V | 8 V | 8.5 V | V |
    | 工作电流 | 159 mA | 160 mA | 161 mA | mA |

    3. 产品特点和优势


    - 宽频带:覆盖从直流到20 GHz的频率范围。
    - 高增益稳定性:增益平坦度在±0.25 dB范围内。
    - 低噪声系数:最小噪声系数为2.5 dB。
    - 内部匹配:输入/输出端内部匹配至50欧姆,便于多芯片模块集成。
    - 热稳定性:具备良好的温度稳定性和高可靠性。

    4. 应用案例和使用建议


    - OC192光纤LN/MZ调制器驱动:特别适合用于光通信系统的信号放大。
    - 电信基础设施:可用于各种无线通信系统中信号处理。
    - 测试仪器:适用于高性能的测试设备,确保精确测量。
    使用建议:
    - 在连接RF信号之前,请先将所有电源设置正确,并确保接地良好。
    - 选择合适的微带线长度以减小传输损耗。

    5. 兼容性和支持


    HMC465 放大器具有广泛的兼容性,能够与其他标准的50欧姆系统兼容。Hittite Microwave公司提供详尽的应用支持和技术文档,帮助客户更好地理解和使用此产品。

    6. 常见问题与解决方案


    - Q:如何避免静电放电损坏?
    - A:使用适当的防静电措施,如佩戴防静电手环,并在干净无尘环境中操作。
    - Q:如何校准电源电流?
    - A:调整Vgg1在-2V到0V之间以获得160mA的典型电流。

    7. 总结和推荐


    HMC465 GaAs pHEMT MMIC Modulator Driver Amplifier是一款性能卓越的放大器芯片,广泛应用于高频电路设计中。凭借其出色的频率范围、增益稳定性以及内部匹配的50欧姆特性,使其成为高性能应用的理想选择。强烈推荐用于需要高精度和稳定性的场合。
    订购信息
    - 制造商:Analog Devices, Inc.
    - 地址:One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106
    - 电话:781-329-4700
    - 在线订购:www.analog.com
    - 应用支持:Phone: 1-800-ANALOG-D

HMC465参数

参数
最大工作频率 20GHz
最小工作频率 0MHz
最大工作供电电压 9V
最小工作供电电压 -
支持协议 -
长*宽*高 3.05mm*1.56mm*100μm
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

HMC465厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC465数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC465 HMC465数据手册

HMC465封装设计

查看详情并下载
Symbol
Footprint
3D Model
