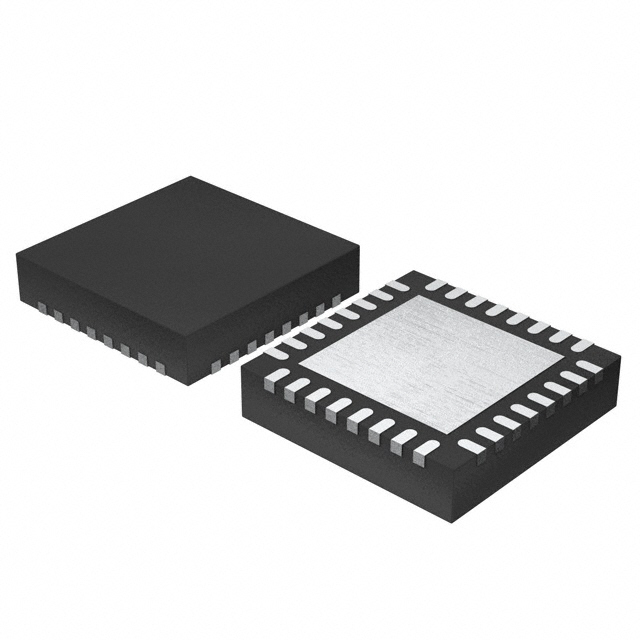

HMC1114PM5E

厂牌: ANALOG DEVICES
产品描述: 2.7GHz 32V 3.8GHz 贴片安装 5mm*5mm*1.25mm
供应商型号: 4034027
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 其它RF IC和模块​​​​​​ HMC1114PM5E

HMC1114PM5E概述

    HMC1114PM5E GaN Power Amplifier 技术手册解析

    1. 产品简介


    产品类型:
    HMC1114PM5E 是一款基于氮化镓(GaN)技术的宽带功率放大器,专为高频率和高性能应用设计。
    主要功能:
    - 高增益:小信号增益高达 34.5 dB(典型值)。
    - 高输出功率:在输入功率 (PIN) 为 18 dBm 时,最大输出功率可达 42 dBm(典型值)。
    - 高功率添加效率 (PAE):在相同条件下,典型值达到 55%。
    - 宽频带:工作频率范围为 2.7 GHz 至 3.8 GHz。
    应用领域:
    - 公共移动无线电的延长电池运行。
    - 无线基础设施中的功率放大器级。
    - 测试和测量设备。
    - 商用和军用雷达系统。
    - 通用发射机放大器。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作频率 | 2.7 3.8 | GHz
    | 小信号增益 | 30 | 33.5 dB
    | 增益平坦度 1 dB
    | 输入返回损耗 | 12 dB
    | 输出返回损耗 | 7.5 dB
    | 输出功率 (PIN=18 dBm) | 41.5 | 42 dBm
    | 功率添加效率 (PAE) | 52 | 55 % | PIN=18 dBm |
    | 输入三阶截点 (IP3) | 42.5 | 44 dBm | POUT per tone = 30 dBm |
    | 噪声系数 (NF) | 5 | 5.5 dB
    供电要求:
    - 电压:24 至 32 V
    - 静态电流 (IDDQ):150 mA
    封装:
    5 mm × 5 mm,32 引脚 LFCSPCAV 封装。

    3. 产品特点和优势


    - 高效能:
    在 2.7 GHz 至 3.8 GHz 的宽频带范围内实现超过 55% 的功率添加效率 (PAE),确保设备在高功耗环境下仍能保持高效运行。
    - 高输出功率:
    提供最高 42 dBm 的输出功率,满足苛刻的射频应用需求。
    - 良好的增益稳定性:
    小信号增益平坦度 <1 dB(典型值),保证了设备在不同频率下的表现一致性。
    - 卓越的热管理能力:
    结合先进的 GaN 材料和技术,该器件能够在 225°C 的高温环境下稳定工作。

    4. 应用案例和使用建议


    典型应用场景:
    - 公共移动无线电:
    HMC1114PM5E 可用于延长移动设备的电池续航时间,适用于便携式无线通信设备。
    - 雷达系统:
    其高频段支持和高线性度使其成为雷达系统的理想选择,能够处理复杂信号并降低失真。
    使用建议:
    - 为确保最佳性能,在设计电路时需严格按照推荐的接口图(如 GND、RFIN、VGG 和 RFOUT)进行连接。
    - 调整 VGG 电压范围为 -5 V 至 0 V,以获得静态电流 (IDDQ) 为 150 mA 的优化性能。
    - 在极端温度环境中使用时,建议增加散热措施,如安装散热片或风扇。

    5. 兼容性和支持


    兼容性:
    - HMC1114PM5E 与标准 50 Ω 系统兼容,可直接集成到现有设计中。
    - 支持与其他射频模块协同工作,例如滤波器和天线。
    支持服务:
    Analog Devices 提供全面的技术支持,包括应用指南、评估板及专业咨询,帮助客户快速完成开发。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率低于预期 | 检查供电电压是否符合要求 (24-32 V),重新调整 VGG。 |
    | 噪声水平较高 | 检查接地是否良好,增加滤波电容。 |
    | 设备过热 | 添加散热措施,例如使用散热片或降低输入功率。 |

    7. 总结和推荐


    综合评估:
    HMC1114PM5E GaN Power Amplifier 是一款面向高端应用的高性能功率放大器,具备卓越的增益、效率和线性度,非常适合无线通信、雷达和测试测量等领域。其宽频带、高可靠性以及易于集成的特点使其在市场上具有强大的竞争力。
    推荐意见:
    鉴于其优异的性能和广泛的应用前景,强烈推荐 HMC1114PM5E 用于需要高效率和高稳定性的射频设备开发项目中。同时,Analog Devices 提供的技术支持和文档资源将进一步助力项目的成功实施。

HMC1114PM5E参数

参数
最小工作频率 2.7GHz
最大工作供电电压 32V
最小工作供电电压 -
支持协议 -
最大工作频率 3.8GHz
长*宽*高 5mm*5mm*1.25mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HMC1114PM5E厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC1114PM5E数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 其它RF IC和模块​​​​​​ ANALOG DEVICES HMC1114PM5E HMC1114PM5E数据手册

HMC1114PM5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1443.6446
10+ ¥ 1353.3947
25+ ¥ 1266.9289
100+ ¥ 1190.2209
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1443.64
直接购买
加入购物车
