SE5023L-R

厂牌: SKYWORKS SOLUTIONS
产品描述: 5.15GHz 5.5V 5.85GHz QFN,QFN(EP) 支架安装,贴片安装 4mm(长度)*400cm(宽度)
供应商型号: 873-SE5023L-R
供应商: Mouser
标准整包数: 1

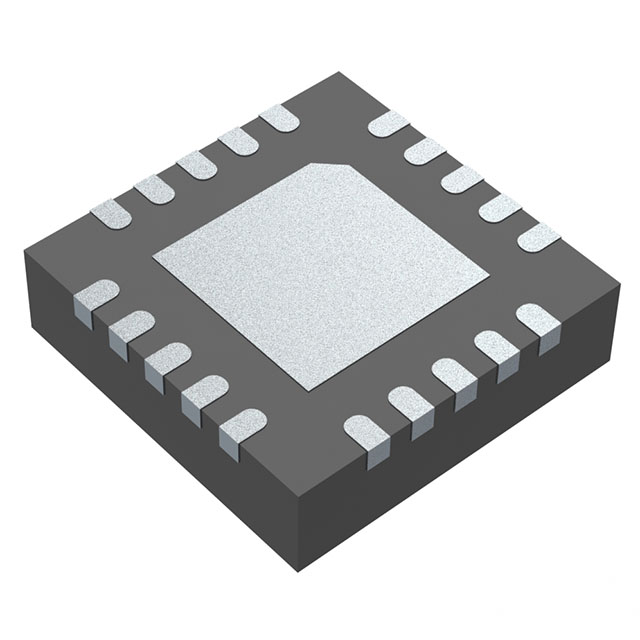

SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ SE5023L-R

SE5023L-R概述

    SE5023L: 5 GHz, 26dBm Power Amplifier with Power Detector



    产品简介



    SE5023L是一款专为无线局域网(WLAN)应用设计的5GHz功率放大器,可满足IEEE802.11ac和IEEE802.11n标准。该器件集成了所有匹配元件、温度补偿的负载不敏感功率检测器及3.8GHz陷波滤波器,支持高达26dBm的输出功率,特别适用于DSSS 5 GHz WLAN和各种接入点、PCMCIA和PC卡产品。


    技术参数



    - 频率范围: 5.15 - 5.85 GHz
    - 输出功率:
    - 802.11ac:24 dBm(256 QAM,1.8% EVM)
    - 802.11n:26 dBm(64 QAM,3% EVM)
    - 802.11n:29 dBm(MCS0,掩码合规)
    - 增益: 32 dB
    - 输入参考电压 (VREF): 2.8 V - 2.9 V
    - 电源电压:
    - VCC3: 3.0 - 5.5 V
    - VCC1, VCC2: 3.0 V - VCC3
    - 工作温度范围: -40°C 至 85°C
    - 绝对最大额定值:
    - 供电电压 (VCC): -0.3 V 至 +6 V
    - 射频输入功率 (RFIN): -6 dBm


    产品特点和优势



    1. 高线性功率输出:SE5023L在5GHz频段提供高线性功率输出,特别是在802.11ac和802.11n标准下的24 dBm和26 dBm输出功率。
    2. 集成度高:集成所有匹配元件,减少了外部元件数量,简化了设计。
    3. 温度补偿功率检测器:内置温度补偿的功率检测器,提升了温度变化时的稳定性和精度。
    4. 动态范围大:提供高达15 dB的动态范围。
    5. 环保材料:符合RoHS标准,无卤素,MSL3级封装。


    应用案例和使用建议



    应用案例

    SE5023L广泛应用于DSSS 5 GHz WLAN、无线接入点、PCMCIA、PC卡等领域。例如,在802.11ac和802.11n标准下,通过SE5023L可以实现高效的无线信号传输和接收。

    使用建议

    1. RF输入电容:在SP1和SP2引脚处添加外部电容器可以改善动态EVM性能。
    2. 供电管理:确保VCC3, VCC2和VCC1的供电电压在规定范围内,避免超过最大额定值。
    3. 焊接操作:遵循Skyworks提供的有关Pb-free焊接的指导文档,以防止由于焊接过程中的高温导致的损坏。


    兼容性和支持



    SE5023L采用20针QFN封装,易于集成到现有系统中。Skyworks公司提供了详细的文档和支持,包括焊接和处理指南。用户还可以通过技术支持热线获得更多帮助。


    常见问题与解决方案



    1. 供电电压超出范围:
    - 解决方法:检查并调整供电电压,确保其在规定范围内。
    2. 温度传感器异常:
    - 解决方法:检查连接至VREF的线路,确认无短路或断路现象。
    3. RF输出不稳定:
    - 解决方法:检查RF输入端的接地情况,确保接地良好且稳定。


    总结和推荐



    SE5023L凭借其高线性功率输出、高集成度、宽动态范围和温度补偿等功能,在5GHz无线局域网应用中表现出色。其易用性和广泛的兼容性使其成为众多应用场景的理想选择。我们强烈推荐此产品用于需要高性能和高可靠性的场合。

    ---

    本文档所描述的产品和信息可能会发生变更,敬请留意官方更新公告。

SE5023L-R参数

参数
最小工作频率 5.15GHz
最大工作供电电压 5.5V
最小工作供电电压 -
支持协议 -
最大工作频率 5.85GHz
长*宽*高 4mm(长度)*400cm(宽度)
通用封装 QFN,QFN(EP)
安装方式 支架安装,贴片安装
零件状态 在售
包装方式 卷带包装

SE5023L-R厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

SE5023L-R数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 其它RF IC和模块​​​​​​ SKYWORKS SOLUTIONS SE5023L-R SE5023L-R数据手册

SE5023L-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.7165 ¥ 65.2044
10+ $ 5.302 ¥ 44.8019
25+ $ 4.8492 ¥ 40.9757
100+ $ 4.266 ¥ 36.0477
250+ $ 3.888 ¥ 32.8536
500+ $ 3.528 ¥ 29.8116
1000+ $ 2.982 ¥ 25.1979
3000+ $ 2.8245 ¥ 23.867
库存: 15264
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.2
