EFM8BB31F32G-B-QFN24R

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 32KB 欠压检测/复位,POR,PWM,WDT 内部 20 2.2V 3.6V 50MHz I2C,SMBus,SPI,UART,USART A/D 12x12b,A/D 2x12b 8bit CIP-51 8051 QFN 贴片安装
供应商型号: SYE-EFM8BB31F32G-B-QFN24R
供应商: 海外现货
标准整包数: 1

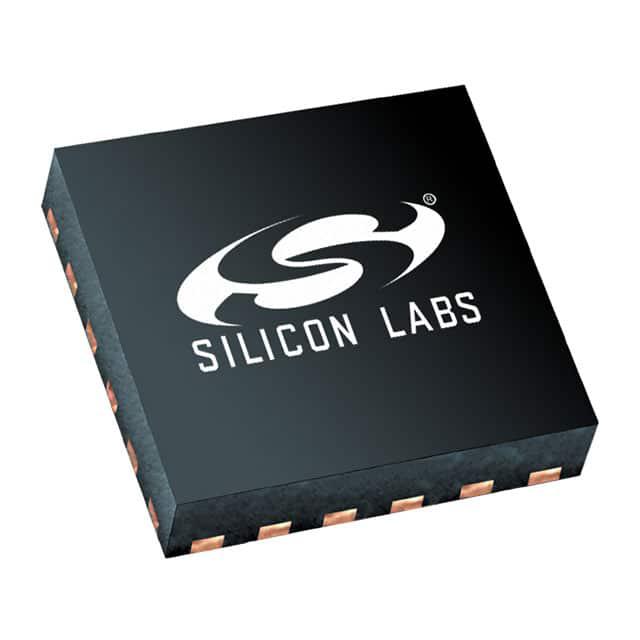

SILICON LABORATORIES 微控制器(MCU) EFM8BB31F32G-B-QFN24R

EFM8BB31F32G-B-QFN24R概述

    EFM8BB3 数据手册综述

    1. 产品简介


    产品类型: EFM8BB3 是由 Silicon Labs 生产的 Busy Bee 家族中的一款高性能 8 位微控制器(MCU)。这款 MCU 集成了多种模拟和数字功能,适合广泛的应用场景。
    主要功能:
    - 高效的流水线式 8051 内核,最高运行频率可达 50 MHz。
    - 集成的 12 位 ADC,内置温度传感器。
    - 最多四个 12 位 DAC,具备同步和 PWM 能力。
    - 两个低电流模拟比较器,带可调参考电压。
    - 多达 29 个多功能 I/O 引脚,其中最多 25 个引脚可承受 5V 电压。
    应用领域:
    - 消费电子产品
    - 精密仪器仪表
    - 电源管理和控制
    - 工业控制和自动化
    - 智能传感器
    - 汽车控制

    2. 技术参数


    - 核心: 流水线式 8051 内核,最高运行频率为 50 MHz。
    - 内存:
    - 最大 64 KB 闪存(63 KB 用户可访问),可系统内重新编程。
    - 最大 4352 字节 RAM(包括 256 字节标准 8051 RAM 和 4096 字节片上 XRAM)。
    - 电源管理:
    - 片上 LDO 调压器用于 CPU 核心电压。
    - 电源上电复位电路和欠压检测器。
    - 时钟源:
    - 片内 49 MHz 振荡器,精度±2%。
    - 片内 24.5 MHz 振荡器,精度±2%。
    - 片内 80 kHz 低频振荡器。
    - 外部 CMOS 时钟选项(最高 50 MHz)。
    - 外部 RC 振荡器(最高 3.2 MHz)。
    - 模拟功能:
    - 12/10 位 ADC。
    - 四个 12 位 DAC。
    - 两个低电流模拟比较器,具有可调参考电压。
    - 片内温度传感器。
    - 通讯与数字外设:
    - 两个 UART,最高可达 3 Mbaud。
    - SPI 主/从模式,最高可达 12 Mbps。
    - SMBus/I2C 主/从模式,最高可达 400 kbps。
    - I2C 高速从模式,最高可达 3.4 Mbps。
    - 定时器/计数器与 PWM:
    - 6 通道可编程计数器阵列(PCA),支持 PWM、捕获/比较及频率输出模式。
    - 六个 16 位通用定时器。
    - 独立看门狗定时器,由低频振荡器时钟。

    3. 产品特点和优势


    - 高集成度: 集成了多种模拟和数字功能,如 12 位 ADC、DAC、模拟比较器和温度传感器。
    - 低功耗: 支持多种低功耗模式(正常、空闲、挂起、打盹、关机)。
    - 高灵活性: 可配置的逻辑单元和多功能 I/O 引脚,满足不同应用需求。
    - 可靠性: 符合 AEC-Q100 标准,适用于汽车应用。
    - 易用性: 带有预加载的 UART 引导加载程序,便于现场升级。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品中的显示控制。
    - 精密仪器仪表中的数据采集。
    - 工业控制系统中的电机控制。
    使用建议:
    - 在使用 ADC 或 DAC 功能时,注意信号的输入范围和精度要求。
    - 利用低功耗模式降低整体功耗,提高电池寿命。
    - 配置适当的中断源,以确保及时响应外部事件。

    5. 兼容性和支持


    - 兼容性: 与其他标准 8051 设备兼容。
    - 支持: 厂商提供详细的技术文档和在线支持,包括参考手册和示例代码。

    6. 常见问题与解决方案


    问题1: 设备启动后无法进入正常工作模式。
    - 解决方案: 检查供电电压是否符合推荐的工作电压范围,并确保复位电路正常工作。
    问题2: ADC 采集的数据异常。
    - 解决方案: 检查输入信号是否在规定的范围内,并确保接地良好。
    问题3: UART 通信不稳定。
    - 解决方案: 确保外部晶振或内部振荡器的频率准确,并检查信号线路是否有干扰。

    7. 总结和推荐



    总结

    :
    EFM8BB3 是一款集成了多种功能的高性能 8 位 MCU,特别适用于消费电子产品、工业控制和汽车应用。其高集成度、灵活的配置选项和低功耗特性使其在市场上具有很高的竞争力。
    推荐:
    对于需要高性能、高集成度和低功耗的应用场景,EFM8BB3 是一个非常不错的选择。强烈推荐在消费电子产品、精密仪器仪表和工业控制等领域采用此款 MCU。

EFM8BB31F32G-B-QFN24R参数

参数
内核数 -
最大工作供电电压 3.6V
最小工作供电电压 2.2V
核心处理器 CIP-51 8051
数据转换器 A/D 12x12b,A/D 2x12b
I/O数量 20
程序存储器类型 FLASH
外设 欠压检测/复位,POR,PWM,WDT
数据总线宽度 8bit
速度 50MHz
接口类型 I2C,SMBus,SPI,UART,USART
最大时钟频率 50MHz
EEPROM大小 -
程序存储器大小 32KB
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.2V~3.6V
RAM大小 2.25KB
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EFM8BB31F32G-B-QFN24R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8BB31F32G-B-QFN24R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8BB31F32G-B-QFN24R EFM8BB31F32G-B-QFN24R数据手册

EFM8BB31F32G-B-QFN24R封装设计

查看详情并下载
Symbol
Footprint
3D Model
