EFM8BB22F16I-C-QFN28

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 22 2.2V 3.6V 50MHz I2C,SMBus,SPI,UART,USART A/D 20x12b 8bit CIP-51 8051 QFN 贴片安装 5.1mm(长度)*750μm(高度)
供应商型号: 2614235
供应商: 海外现货
标准整包数: 1

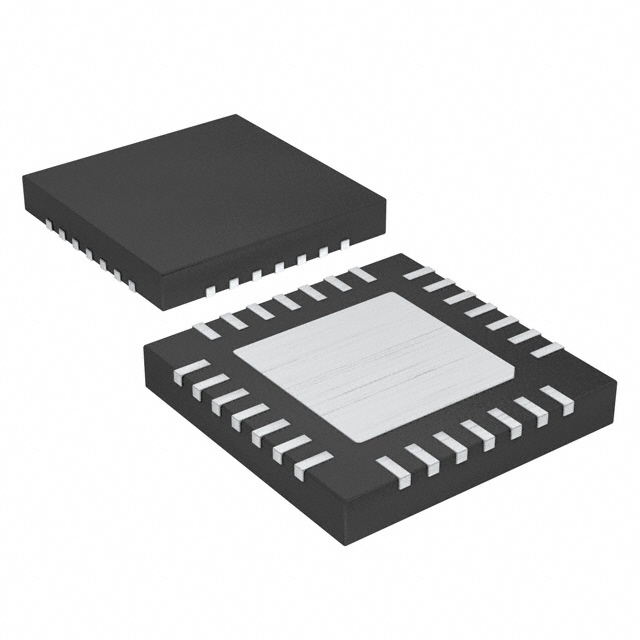

SILICON LABORATORIES 微控制器(MCU) EFM8BB22F16I-C-QFN28

EFM8BB22F16I-C-QFN28概述

    EFM8BB2 Microcontroller Technical Handbook

    1. 产品简介


    EFM8BB2 是 Silicon Labs 推出的一款多功能 8 位微控制器(MCU),属于其 "Busy Bee" 家族的一员。EFM8BB2 被设计为紧凑型设备的理想选择,通过将先进的模拟功能与增强型高速通信外设集成到小型封装中,提供了卓越的价值。该芯片采用高效 8051 内核,并配备了增强型脉宽调制(PWM)和高精度模拟组件,使其成为嵌入式应用的完美选择。
    主要功能和应用领域:
    - 核心功能:50 MHz 最大操作频率的流水线 8 位 CIP-51 内核。
    - 模拟功能:12 位模数转换器(ADC)、两个低电流模拟比较器、集成温度传感器。
    - 数字接口:双 UART、SPI、SMBus/I²C 主/从模式及 I²C 从机模式。
    - 应用领域:
    - 消费电子产品
    - 传感器控制器
    - 医疗设备
    - 照明系统
    - 高速通信枢纽

    2. 技术参数


    以下是 EFM8BB2 的主要技术规格和性能参数:
    | 参数名称 | 规格描述 |

    | 核心 | CIP-51 内核,50 MHz 最大操作频率 |
    | 闪存存储容量 | 16 KB,支持在系统重新编程 |
    | RAM 存储容量 | 2304 字节,包括标准 8051 RAM 和片上 XRAM |
    | 工作电压范围 | 单电源供电:2.2 至 3.6 V 或 3.0 至 5.25 V |
    | 温度范围 | G 级:-40 至 +85°C,I 级:-40 至 +125°C |
    | I/O 引脚数量 | 最多 22 个多功能引脚,5 V 耐压 |
    | 时钟源 | 内部 49 MHz 振荡器(±1.5% 精度)、内部 24.5 MHz 振荡器(±2% 精度)、80 kHz 低频振荡器、外部 CMOS 钟源 |
    | 通信接口 | 2 x UART(最高 3 Mbps)、SPI(最高 12 Mbps)、SMBus/I²C(最高 400 kbps) |
    | PWM 功能 | 3 通道 PWM,支持捕获/比较模式 |
    | 模拟功能 | 12 位 ADC、2 个低功耗模拟比较器 |

    3. 产品特点和优势


    EFM8BB2 的核心优势在于其紧凑的设计和丰富的功能集成,使其在空间受限的应用场景中表现出色。其显著特点如下:
    - 高性能:50 MHz 高效内核和快速运行速度,能够满足复杂计算需求。
    - 多功能集成:集成多个模拟和数字外设,如 ADC、PWM 和 I²C,减少了外部组件的需求。
    - 低功耗:多种省电模式支持,最低功耗可达到 “Snooze” 模式下的极低能耗。
    - 工业级质量:支持 -40 至 +125°C 温度范围,符合 AEC-Q100 标准,适用于汽车和工业领域。

    4. 应用案例和使用建议


    典型应用场景:
    - 电机控制:利用 PWM 和 ADC 功能实现精确的速度控制。
    - 消费电子产品:如智能家居设备,需要丰富的通信接口和灵活性。
    - 医疗设备:如便携式监测仪,需确保高精度模拟模块和稳定的工作环境。
    使用建议:
    - 在电机控制场景下,建议配置定时器用于捕捉脉冲信号,并通过 PWM 输出进行驱动。
    - 为提高系统稳定性,建议在开发阶段充分测试其低功耗模式下的表现。
    - 若应用于高温或低温环境,应优先选用 I 级(-40 至 +125°C)版本以保证可靠性。

    5. 兼容性和支持


    EFM8BB2 支持多种通信协议(如 UART、SPI、I²C),能够轻松与其他设备集成。同时,Silicon Labs 提供了全面的支持资源,包括参考设计文档、在线技术支持和软件工具(如 Keil uVision 和 Simplicity Studio)。此外,预加载的 UART 启动程序进一步简化了固件更新过程。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正常启动 | 检查电源电压是否在规定范围内 |
    | ADC 数据不准确 | 调整参考电压设置或重新校准 |
    | PWM 输出异常 | 检查时钟分频设置和占空比配置 |

    7. 总结和推荐


    EFM8BB2 微控制器凭借其强大的功能集、灵活的外设配置和低功耗特性,在消费电子、医疗设备和工业控制等领域表现出色。其紧凑的封装和广泛的工作温度范围使其成为空间敏感型应用的理想选择。
    推荐指数:★★★★★
    建议开发者在涉及嵌入式系统设计时优先考虑此产品,特别是需要高性能和高可靠性的场景。
    最终结论:强烈推荐使用!

EFM8BB22F16I-C-QFN28参数

参数
接口类型 I2C,SMBus,SPI,UART,USART
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 2.2V~3.6V
数据转换器 A/D 20x12b
程序存储器大小 16KB
内核数 -
I/O数量 22
最大时钟频率 50MHz
核心处理器 CIP-51 8051
振荡器类型 内部
最小工作供电电压 2.2V
数据总线宽度 8bit
RAM大小 2.25KB
速度 50MHz
最大工作供电电压 3.6V
EEPROM大小 -
程序存储器类型 FLASH
长*宽*高 5.1mm(长度)*750μm(高度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

EFM8BB22F16I-C-QFN28厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8BB22F16I-C-QFN28数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8BB22F16I-C-QFN28 EFM8BB22F16I-C-QFN28数据手册

EFM8BB22F16I-C-QFN28封装设计

查看详情并下载
Symbol
Footprint
3D Model
