首页  >  产品百科  >  EFM32G230F64-QFN64

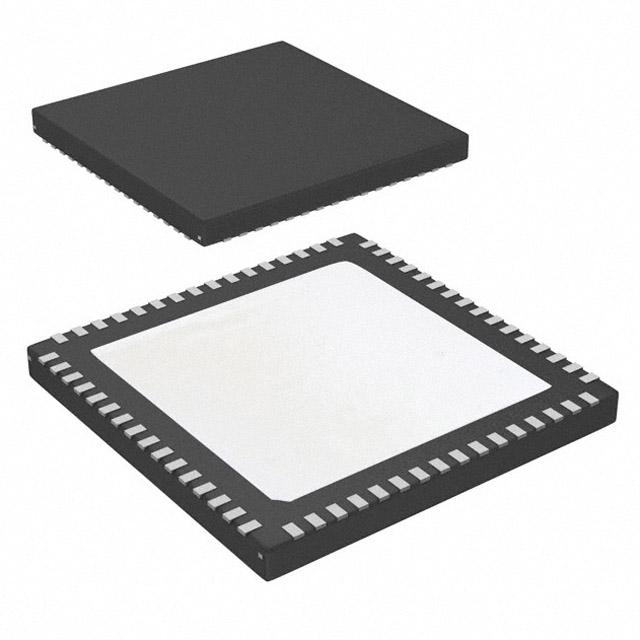

EFM32G230F64-QFN64

产品分类: 微控制器(MCU)
产品描述: 1.98V~3.8V 32MHz 16KB FLASH 64KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 56 1 3.8V 32MHz I2C,IrDA,SPI,SmartCard,UART,USART A/D 8x12b,D/A 2x12b 32bit ARM® Cortex®-M3 QFN 贴片安装,黏合安装
供应商型号: SYE-EFM32G230F64-QFN64
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32G230F64-QFN64

EFM32G230F64-QFN64概述

    EFM32G Data Sheet Overview

    1. 产品简介


    EFM32G系列是世界上最具能效的微控制器之一。该系列产品结合了强大的32位ARM Cortex-M3处理器、创新的低功耗技术、快速唤醒时间以及丰富的外设选择,特别适用于电池供电系统和需要高性能、低能耗的应用场合。

    2. 技术参数


    以下是该系列微控制器的关键技术参数和性能指标:
    - 主频: 最高可达32MHz
    - 电压范围: 1.98V至3.8V
    - 温度范围: -40°C至+85°C
    - 内存配置: 16KB到128KB闪存,8KB到16KB RAM
    - 功耗:
    - 停机模式(EM3): 0.6μA,包含上电复位、欠压检测和RAM保留
    - 睡眠模式(EM1): 45μA/MHz
    - 运行模式(EM0): 180μA/MHz
    - 唤醒时间: 快速唤醒时间为2μs
    - 核心处理器: ARM Cortex-M3
    - 外围设备: 包括硬件加密(AES)、定时器、比较器、模拟接口等
    - 封装类型: QFN32, TQFP48, TQFP64, LQFP100, BGA112等

    3. 产品特点和优势


    EFM32G系列微控制器的主要特点是其卓越的低功耗表现和高效的能量管理系统。它们可以在多种操作模式下实现超低功耗,从完全活动状态到深度休眠模式,每个模式都有特定的电流消耗水平。此外,该系列还提供多种安全和通信接口,如硬件AES加密、I2C接口等,确保了系统的安全性与稳定性。这些特点使得EFM32G非常适合于健康和健身应用、智能计量、报警和安全系统等场合。

    4. 应用案例和使用建议


    EFM32G的典型应用包括电池供电设备、智能家居、健康监测设备等。例如,在智能电表中,它可以用于实时监测能源使用情况;在智能家居系统中,它可以用于控制照明和安防设备。使用时,建议根据具体应用场景选择合适的型号和配置,以确保最佳的功耗和性能表现。

    5. 兼容性和支持


    EFM32G系列微控制器具有广泛的兼容性,可以与各种其他电子元件和系统集成。Silicon Labs提供了详尽的技术文档和支持服务,帮助用户进行设计和调试。此外,该系列还支持预编程的USB/UART引导加载程序,便于进行软件更新和故障排除。

    6. 常见问题与解决方案


    - 问题: 功耗异常高
    - 解决方案: 检查是否所有不需要的外围设备均已关闭;确认时钟设置正确;检查是否有过多的外部中断请求。
    - 问题: 难以进入睡眠模式
    - 解决方案: 确保所有未使用的I/O口已正确配置为输入模式并启用内部下拉或上拉电阻。
    - 问题: 无法通过串口更新固件
    - 解决方案: 确认串口连接正确,波特率设置无误;检查是否有其他因素(如电源电压)影响通信。

    7. 总结和推荐


    总体而言,EFM32G系列微控制器凭借其出色的低功耗特性、丰富的外设选项以及强大的处理能力,使其成为电池供电系统和高性能应用的理想选择。对于那些对功耗要求严格且追求高效率的设计者来说,EFM32G是一个非常值得推荐的产品。无论是智能计量还是家庭自动化,该系列都能提供优异的性能表现,强烈推荐给相关领域的开发者和技术爱好者。

EFM32G230F64-QFN64参数

参数
I/O数量 56
速度 32MHz
程序存储器类型 FLASH
数据转换器 A/D 8x12b,D/A 2x12b
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.98V~3.8V
最大时钟频率 32MHz
RAM大小 16KB
数据总线宽度 32bit
接口类型 I2C,IrDA,SPI,SmartCard,UART,USART
程序存储器大小 64KB
内核数 1
EEPROM大小 -
最大工作供电电压 3.8V
核心处理器 ARM® Cortex®-M3
最小工作供电电压 -
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

EFM32G230F64-QFN64厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32G230F64-QFN64数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32G230F64-QFN64 EFM32G230F64-QFN64数据手册

EFM32G230F64-QFN64封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.976 ¥ 24.9389
库存: 0
起订量: 101 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0
