EFM32WG295F64-BGA120T

产品分类: 微控制器(MCU)
产品描述: 1.98V~3.8V 48MHz 32KB FLASH 64KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 93 1 3.8V 48MHz EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART A/D 8x12b,D/A 2x12b 32bit ARM® Cortex®-M4F BGA 贴片安装
供应商型号: SYE-EFM32WG295F64-BGA120T
供应商: 海外现货
标准整包数: 1

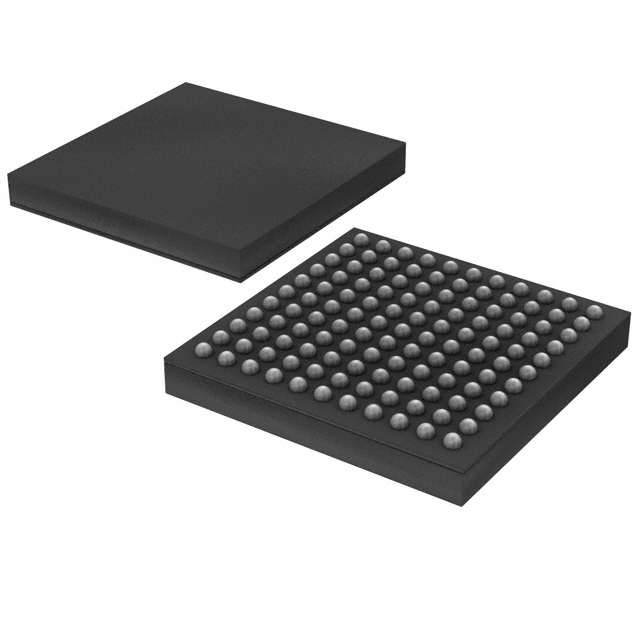

SILICON LABORATORIES 微控制器(MCU) EFM32WG295F64-BGA120T

EFM32WG295F64-BGA120T概述

    EFM32 Wonder Gecko 家族:一款高性能低功耗微控制器

    1. 产品简介


    EFM32 Wonder Gecko 系列是由 Silicon Labs(芯科科技)开发的高性能、低功耗微控制器(MCU)。该系列以其卓越的能效和广泛的集成特性而著称,特别适用于电池供电系统及对低功耗有严格要求的应用场合。EFM32WG 采用 ARM Cortex-M4 处理器,配备浮点运算单元(FPU),在多种模式下均表现出极低的电流消耗,是智能家居、智能仪表和其他物联网应用的理想选择。

    2. 技术参数


    - 处理器核心:ARM Cortex-M4,最高运行频率为 48 MHz
    - 内存配置:
    - Flash 内存:64 KB / 128 KB / 256 KB
    - RAM 内存:32 KB
    - 电源电压:1.98 V 至 3.8 V
    - 温度范围:-40°C 至 85°C
    - 功耗:
    - 停止模式(EM3):0.65 μA(包含上电复位和保留的RAM)
    - 深度睡眠模式(EM2):0.95 μA(包含32.768kHz振荡器、上电复位、RAM和CPU保留)
    - 睡眠模式(EM1):63 μA/MHz
    - 运行模式(EM0):211 μA/MHz
    - 其他特性:
    - 20 nA @ 3 V 断电模式
    - 0.4 μA @ 3 V 断电模式(含实时时钟)
    - 高达 93 个通用输入输出引脚
    - 12 通道 DMA 控制器
    - 硬件加密(AES)
    - 广泛的通信接口支持

    3. 产品特点和优势


    EFM32WG 的显著特点包括:
    - 超低功耗:无论是在停止模式还是运行模式下,均表现出极低的功耗,适合长时间运行的电池供电设备。
    - 高性能:内置 ARM Cortex-M4 处理器,配备浮点运算单元,能够在有限的资源下提供强大的计算能力。
    - 高集成度:集成了众多外设,如ADC、DAC、LCD控制器等,极大地简化了硬件设计。
    - 安全功能:提供硬件加密功能,有效保护设备的数据安全。

    4. 应用案例和使用建议


    EFM32WG 在多个领域的应用十分广泛,例如:
    - 智能仪表:能源计量、燃气表、水表等。
    - 健康和健身应用:可穿戴设备,如智能手表。
    - 安全系统:报警系统和门禁控制。
    - 工业和家庭自动化:用于控制家用电器和其他工业设备。
    使用建议:
    - 在设计电池供电设备时,确保充分考虑设备的休眠模式和唤醒机制,以延长设备寿命。
    - 尽可能利用低功耗模式来降低功耗,提高整体效率。
    - 利用集成的传感器接口(如LESENSE)来监控外部传感器,减少CPU负担。

    5. 兼容性和支持


    EFM32WG 支持多种封装形式,包括 QFN64、TQFP64、LQFP100、BGA112 和 BGA120,以适应不同的应用场景。Silicon Labs 提供了详尽的技术文档和丰富的开发工具,包括预编程的 USB/UART 启动加载程序,极大地方便了开发者进行项目开发。

    6. 常见问题与解决方案


    - 问题1:如何降低设备的功耗?
    解答:可以设置合理的电源管理模式,尽量减少设备在运行模式下的时间,充分利用低功耗模式(如睡眠模式)。

    - 问题2:如何保证设备的安全性?
    解答:可以通过启用硬件加密功能(如AES)来加密传输的数据,同时对设备的固件进行安全更新管理。

    7. 总结和推荐


    EFM32WG 是一款非常出色的产品,它不仅具备出色的能效表现,还具有强大的计算能力和广泛的集成特性。其多样化的封装选项和良好的技术支持使其成为众多电池供电应用的理想选择。强烈推荐此产品用于需要高效能、低功耗特性的应用领域。

EFM32WG295F64-BGA120T参数

参数
RAM大小 32KB
数据总线宽度 32bit
振荡器类型 内部
接口类型 EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART
程序存储器类型 FLASH
速度 48MHz
数据转换器 A/D 8x12b,D/A 2x12b
最小工作供电电压 -
内核数 1
I/O数量 93
核心处理器 ARM® Cortex®-M4F
最大时钟频率 48MHz
最大工作供电电压 3.8V
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.98V~3.8V
EEPROM大小 -
程序存储器大小 64KB
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFM32WG295F64-BGA120T厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32WG295F64-BGA120T数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32WG295F64-BGA120T EFM32WG295F64-BGA120T数据手册

EFM32WG295F64-BGA120T封装设计

查看详情并下载
Symbol
Footprint
3D Model
