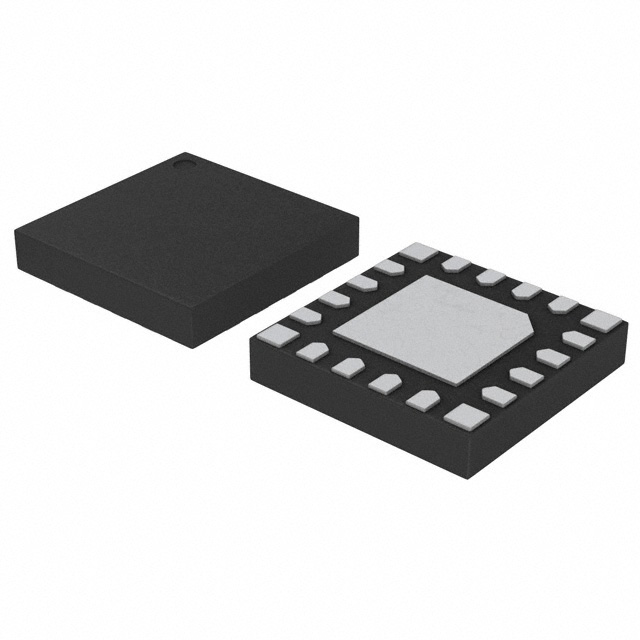

EFM8BB21F16I-C-QFN20R

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 16KB 欠压检测/复位,POR,PWM,WDT 内部 16 2.2V 3.6V 50MHz I2C,SMBus,SPI,UART,USART A/D 15x12b 8bit CIP-51 8051 QFN 贴片安装
供应商型号: SYE-EFM8BB21F16I-C-QFN20R
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM8BB21F16I-C-QFN20R

EFM8BB21F16I-C-QFN20R概述

    EFM8BB2 Microcontroller: A Comprehensive Guide

    1. 产品简介


    产品类型:
    EFM8BB2是Silicon Labs(芯科科技)Busy Bee家族的一部分,是一款集成了先进模拟和高性能通信外设的小型封装8位微控制器。它适用于空间受限的应用场合,如消费电子、传感器控制、医疗设备、照明系统以及高速通信枢纽。
    主要功能:
    - 高效的CIP-51内核,最大运行频率可达50MHz。
    - 多达22个多功能、5V耐受的I/O引脚。
    - 内置温度传感器和两个低功耗模拟比较器。
    - 三通道可编程计数器阵列(PCA),具备硬件“杀线”/安全状态能力。
    - 五个16位定时器和多个串行接口。
    - 支持多种外部时钟源和多种数字及模拟外设。
    应用领域:
    - 消费电子
    - 传感器控制
    - 医疗设备
    - 照明系统
    - 高速通信枢纽

    2. 技术参数


    - CPU核心:
    - 高效的CIP-51内核,兼容标准8051指令集,多数指令执行时间为1-2个时钟周期。
    - 最大运行频率为50MHz。

    - 内存:
    - 闪存容量最高可达16KB,可在系统中重新编程。
    - 随机存储器(RAM)容量为2304字节。
    - 电源:
    - 支持5V输入低压降稳压器(LDO)和内部CPU核心电压LDO。
    - 包含电源上电复位电路和欠压检测器。
    - I/O:
    - 最多22个多功能I/O引脚,均支持5V耐受。
    - 柔性外围信号交叉开关,用于外围设备路由。
    - 时钟源:
    - 内部49MHz振荡器,精度±1.5%。
    - 内部24.5MHz振荡器,精度±2%。
    - 内部80kHz低频振荡器。
    - 外部CMOS时钟选项。
    - 计数器/定时器和PWM:
    - 三通道可编程计数器阵列(PCA)支持PWM、捕获/比较、频率输出模式。
    - 五个16位通用定时器。
    - 独立看门狗定时器,由低频振荡器时钟驱动。
    - 通信与数字外设:
    - 双串行外设接口(UART)最大波特率为3Mbps。
    - SPI主/从模式,最高可达12Mbps。
    - SMBus/I2C主/从模式,最高可达400kbps。
    - I2C高速从模式,最高可达3.4Mbps。
    - 16位循环冗余校验单元,支持256字节边界处的自动CRC。
    - 模拟:
    - 12位模数转换器(ADC)。
    - 两个低电流模拟比较器,带可调参考。
    - 内置温度传感器。

    - 工作温度范围:
    - 工业级:-40至+85°C。
    - 扩展工业级:-40至+125°C。
    - 汽车级:需PPAP认证。
    - 供电电压范围:
    - 单电源:2.2至3.6V。
    - 带5V调节器选项:3.0至5.25V。
    - 封装:
    - QFN28,QSOP24,QFN20

    3. 产品特点和优势


    EFM8BB2微控制器集成了先进的模拟和高性能通信外设,同时在小尺寸封装中提供了丰富的功能。其高效CIP-51内核、高精度的内部振荡器和多样化的数字/模拟外设使得它在嵌入式应用中具有出色的性能和灵活性。特别是,其三通道可编程计数器阵列(PCA)支持PWM和捕获/比较功能,使它在电机控制和复杂波形生成方面表现出色。此外,高达22个多功能I/O引脚使其非常适合空间受限的设计,如消费电子产品和照明系统。

    4. 应用案例和使用建议


    应用案例:
    - 电机控制: 由于具备三通道可编程计数器阵列(PCA)和硬件“杀线”功能,EFM8BB2非常适合用于电机控制应用,提供精确的PWM信号生成。
    - 传感器控制器: 集成的ADC和温度传感器使得EFM8BB2能够处理复杂的传感器数据采集任务。
    - 医疗设备: 其高精度的模拟功能使其适用于需要高可靠性的医疗设备,如心率监测仪。
    - 照明系统: EFM8BB2可以通过PWM功能实现精细的亮度调节,适用于各种照明系统设计。
    使用建议:
    - 在选择供电电压时,建议确保电压稳定在2.2至3.6V范围内,以获得最佳性能。
    - 对于高频应用,应合理配置内部和外部时钟源,确保时钟信号稳定。
    - 在使用GPIO引脚时,要注意合理设置驱动强度,以避免过载导致损坏。

    5. 兼容性和支持


    EFM8BB2微控制器支持多种封装选项,如QFN28、QSOP24和QFN20,便于不同应用场景下的选择。Silicon Labs还提供了全面的技术支持和文档资源,包括参考手册和开发工具套件,以帮助开发者更好地利用其强大功能。

    6. 常见问题与解决方案


    - 问题: 如何进行现场固件升级?
    - 解决方案: 利用内置的UART引导加载程序,通过串行接口将新固件传输到MCU的闪存中。
    - 问题: 如何降低功耗?
    - 解决方案: 启用睡眠模式(Idle、Suspend、Snooze或Shutdown),减少不必要的外设运行,并根据实际需求选择合适的电源管理策略。
    - 问题: 如何配置GPIO引脚?
    - 解决方案: 使用交叉开关配置工具来指定每个GPIO引脚的功能,确保正确的外设连接。

    7. 总结和推荐


    EFM8BB2是一款高度集成且功能强大的微控制器,适合应用于需要高性能和灵活配置的空间受限设备。它的多用途I/O引脚、高效的CIP-51内核和丰富外设使其成为消费电子、传感器控制、医疗设备和照明系统的理想选择。推荐给寻求高效能和高集成度解决方案的开发者和工程师。
    对于需要高可靠性、稳定性和多功能性的应用场合,EFM8BB2无疑是值得考虑的最佳选择之一。

EFM8BB21F16I-C-QFN20R参数

参数
电压-电源(Vcc/Vdd) 2.2V~3.6V
内核数 -
程序存储器类型 FLASH
程序存储器大小 16KB
核心处理器 CIP-51 8051
数据总线宽度 8bit
最大工作供电电压 3.6V
外设 欠压检测/复位,POR,PWM,WDT
EEPROM大小 -
最小工作供电电压 2.2V
RAM大小 2.25KB
速度 50MHz
最大时钟频率 50MHz
接口类型 I2C,SMBus,SPI,UART,USART
数据转换器 A/D 15x12b
I/O数量 16
振荡器类型 内部
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
