EFM32GG980F512G-E-QFP100R

产品分类: 微控制器(MCU)
产品描述: 1.98V~3.8V 48MHz 128KB FLASH 512KB Brown-out Detect/Reset,DMA,LCD,POR,PWM,WDT 内部 83 1.98V 3.8V 48MHz EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART,USB A/D 8x12b,D/A 2x12b 32bit ARM® Cortex®-M3 LQFP-100 贴片安装,黏合安装
供应商型号: 336-3890-2-ND
供应商: Digi-Key
标准整包数: 1000

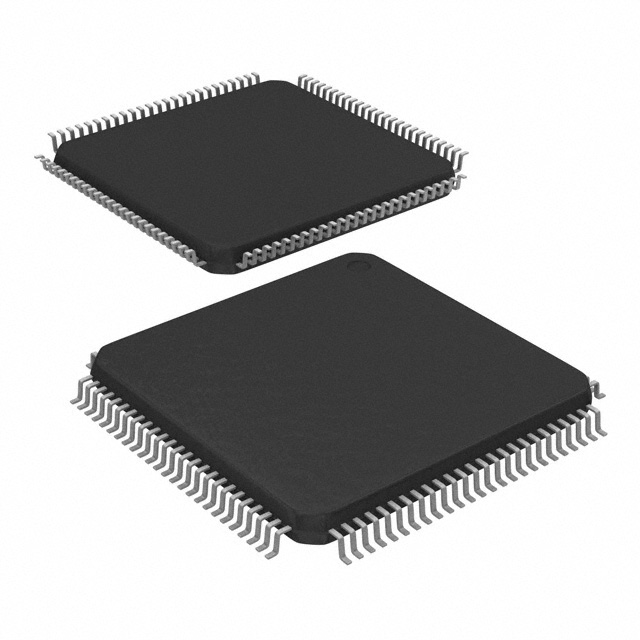

SILICON LABORATORIES 微控制器(MCU) EFM32GG980F512G-E-QFP100R

EFM32GG980F512G-E-QFP100R概述

    EFM32 Giant Gecko Family 技术手册解析

    1. 产品简介


    产品类型:EFM32 Giant Gecko 系列微控制器(MCU)。
    主要功能:提供高性能、超低功耗操作,适用于电池供电系统及高性能低能耗需求的应用场景。
    应用领域:智能家居自动化、智能仪表(如水表、气表)、安全警报系统、健康和健身设备等领域。

    2. 技术参数


    - CPU:ARM Cortex-M3,最高时钟频率48 MHz。
    - 超低功耗运行:在EM3(Stop模式)下电流为0.6 μA,带有欠压检测和RAM保持;EM1模式下为45 μA/MHz;EM0模式下为180 μA/MHz。
    - 快苏醒时间:仅需2μs。
    - 加密硬件:支持AES加密。
    - 内存:最大1024 kB闪存,128 kB RAM。
    - 能源管理:具有多种能源管理模式,包括停止模式和关机模式。
    - 温度范围:-40°C 至 85°C。
    - 供电电压:1.98V 至 3.8V。
    - 封装选项:多种封装类型(QFN64, TQFP64, LQFP100, BGA112, BGA120)。

    3. 产品特点和优势


    特点:
    - 高性能32位处理器,支持DSP指令和浮点运算单元。
    - 灵活的能量管理系统,包括多种能源管理模式。
    - 集成了多种外设,如DAC、ADC、模拟比较器、温湿度传感器接口等。
    - 具有硬件AES加密加速器。
    - 可配置的通用输入输出引脚,支持多种通信协议(UART、I2C、SPI、USB等)。
    优势:
    - 超低功耗设计,适合于需要长时间电池供电的应用。
    - 强大的处理能力和丰富的接口资源,适合复杂系统的开发。
    - 高度集成的外设,减少了外部电路的需求,降低了整体成本。

    4. 应用案例和使用建议


    应用场景:
    - 智能家居自动化系统,用于监测和控制家用电器的状态。
    - 智能仪表,如智能水表和气表,通过MCU进行精确的数据采集和传输。
    - 安全警报系统,通过传感器接口监控环境并触发报警机制。
    - 健康和健身设备,用于数据收集和传输。
    使用建议:
    - 在选择封装类型时,应根据具体的应用场景和布线要求选择合适的封装。
    - 考虑到低功耗需求,应充分利用多种能源管理模式,以减少不必要的能量消耗。
    - 在设计外围电路时,应确保接口信号的完整性,避免信号干扰和错误。

    5. 兼容性和支持


    兼容性:
    - 支持多种外设接口(UART、I2C、SPI、USB),可方便地与其他电子元器件或设备进行连接。
    - 内置了多种传感器接口,易于与各种传感器配套使用。
    支持和维护:
    - 提供详细的技术文档和支持服务,确保用户能够顺利地进行开发和调试。
    - 提供丰富的在线资源和社区支持,便于用户解决问题。

    6. 常见问题与解决方案


    问题1:如何实现低功耗模式下的数据保存?
    - 解决方案:通过配置备份电源域,在低功耗模式下保留关键数据,确保系统在恢复时能够快速恢复正常操作。
    问题2:如何提高数据传输的安全性?
    - 解决方案:启用硬件AES加密模块,确保数据传输过程中不会被非法篡改或窃取。
    问题3:如何优化系统性能?
    - 解决方案:合理利用外设和存储资源,结合实际应用场景对系统进行针对性优化。

    7. 总结和推荐


    综合评估:
    - EFM32 Giant Gecko系列MCU以其强大的处理能力、超低功耗和丰富的外设功能,成为了一款非常适合高性能、低能耗应用的理想选择。
    - 强烈推荐给那些需要高性能、低功耗应用的开发者。
    综上所述,EFM32 Giant Gecko 系列MCU在诸多方面表现出色,无论是硬件规格还是软件支持,都充分体现了其在现代嵌入式系统中的卓越性能和广泛的适用性。

EFM32GG980F512G-E-QFP100R参数

参数
接口类型 EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART,USB
电压-电源(Vcc/Vdd) 1.98V~3.8V
最小工作供电电压 1.98V
振荡器类型 内部
EEPROM大小 -
数据总线宽度 32bit
数据转换器 A/D 8x12b,D/A 2x12b
最大时钟频率 48MHz
外设 Brown-out Detect/Reset,DMA,LCD,POR,PWM,WDT
I/O数量 83
核心处理器 ARM® Cortex®-M3
程序存储器大小 512KB
RAM大小 128KB
速度 48MHz
内核数 -
最大工作供电电压 3.8V
程序存储器类型 FLASH
通用封装 LQFP-100
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EFM32GG980F512G-E-QFP100R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32GG980F512G-E-QFP100R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32GG980F512G-E-QFP100R EFM32GG980F512G-E-QFP100R数据手册

EFM32GG980F512G-E-QFP100R封装设计

查看详情并下载
Symbol
Footprint
3D Model
