首页  >  产品百科  >  EFM8LB10F16ES1-C-QFN24

EFM8LB10F16ES1-C-QFN24

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 72MHz 1.25KB FLASH 16KB Brown-out Detect/Reset,POR,PWM,WDT 内部 20 2.2V 3.6V 72MHz I2C,SMBus,SPI,UART,USART A/D 12x14b 8bit CIP-51 8051 QFN-24 贴片安装
供应商型号: SYE-EFM8LB10F16ES1-C-QFN24
供应商: 海外现货
标准整包数: 1

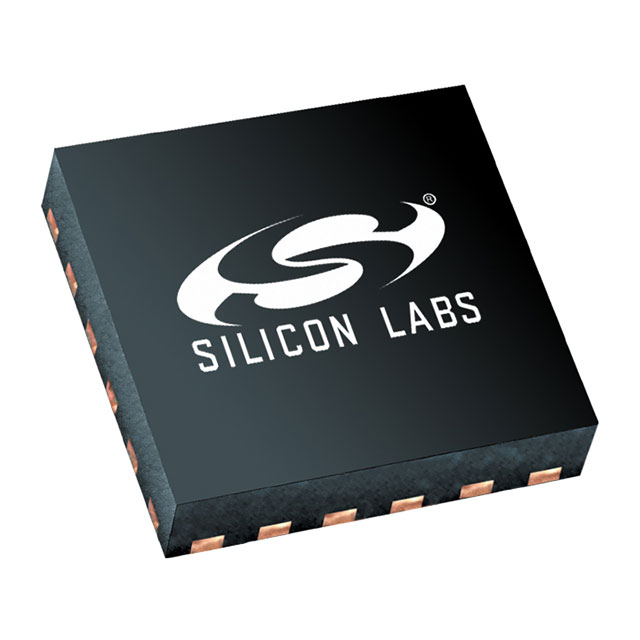

SILICON LABORATORIES 微控制器(MCU) EFM8LB10F16ES1-C-QFN24

EFM8LB10F16ES1-C-QFN24概述

    EFM8LB1 Laser Bee Microcontroller: Comprehensive Overview

    1. 产品简介


    EFM8LB1 是激光蜂(Laser Bee)系列微控制器的一部分,属于高性能的8位微控制器。它集成了丰富的模拟和数字功能,在小巧封装内提供卓越的性能。这款微控制器特别适用于对模拟要求极为严格的应用场合,如精密仪器、工业控制自动化及智能传感器等领域。

    2. 技术参数


    - 核心: 带流水线的8051微控制器内核,最高操作频率可达72 MHz。
    - 存储器: 高达64 KB闪存(用户可访问63 KB),最多4352字节RAM。
    - I/O端口: 最多29个多功能I/O引脚。
    - 模数转换器 (ADC): 14位,采样速率为900 ksps。
    - 数模转换器 (DAC): 最多四个12位DAC,具备同步和PWM能力。
    - 模拟比较器: 两个低电流模拟比较器,带有内置参考DAC。
    - 温度传感器: 内部校准温度传感器,精度为±3°C。
    - 时钟源: 内置72 MHz和24.5 MHz振荡器,精度均为±2%;内部80 kHz低频振荡器;外部CMOS时钟选项(最高50 MHz);外部RC振荡器(最高3.2 MHz)。
    - 通信接口: 两个UART(高达3 Mbps)、SPI主/从模式(高达12 Mbps)、SMBus/I2C主/从模式(高达400 kbps)、I2C高速从模式(高达3.4 Mbps)。
    - 定时器/计数器: 6通道可编程计数阵列(PCA),支持PWM、捕获/比较及频率输出模式;六个16位通用定时器。
    - 电源管理: 内部LDO稳压器,电源监测,复位电路及欠压检测。
    - 封装: 4x4 mm 32针QFN、3x3 mm 24针QFN、32针QFP或24针QSOP,均符合RoHS标准。

    3. 产品特点和优势


    EFM8LB1具有显著的优势,例如:
    - 强大的核心处理能力:72 MHz的最大运行频率确保了卓越的数据处理速度。
    - 多功能I/O引脚:提供多达29个多功能引脚,增加了系统的灵活性。
    - 丰富的模拟功能:集成14位ADC和多个12位DAC,使其在需要精确测量的应用中表现出色。
    - 低功耗设计:多种电源管理模式使设备能够在不同的应用环境下高效运行。

    4. 应用案例和使用建议


    EFM8LB1微控制器广泛应用于各种场合,如光学网络模块、精密仪器、工业控制和自动化系统、智能传感器等。根据实际应用需求,建议如下:
    - 在精密仪器中,结合其高精度ADC和DAC功能,实现精确的信号处理和转换。
    - 在工业控制和自动化系统中,利用其多通道PWM和定时器功能,提高系统控制精度。
    - 在智能传感器中,通过灵活的I/O端口配置,增强系统对外部环境变化的响应能力。

    5. 兼容性和支持


    EFM8LB1与多种电子元器件和设备具有良好的兼容性。厂商提供了详尽的技术支持和维护服务,确保用户在使用过程中能够得到及时的帮助和指导。

    6. 常见问题与解决方案


    - 问: 如何配置EFM8LB1的电源管理?
    - 答: 参考手册中关于电源管理和复位的部分,正确配置电源控制寄存器。
    - 问: 如何实现高精度的ADC采样?
    - 答: 确保选择正确的采样速率并合理设置ADC参数,以获得最佳采样结果。
    - 问: 如何启用和配置UART通信?
    - 答: 根据手册中的UART部分进行配置,包括波特率、奇偶校验位等参数设置。

    7. 总结和推荐


    总体而言,EFM8LB1是一款功能强大且高度灵活的微控制器,适用于各种需要高精度模拟信号处理和复杂控制逻辑的应用场景。其强大的硬件能力和广泛的兼容性使其成为市场上极具竞争力的产品。强烈推荐用户在需要高性能8位MCU的项目中考虑使用EFM8LB1。

EFM8LB10F16ES1-C-QFN24参数

参数
程序存储器大小 16KB
最大工作供电电压 3.6V
最小工作供电电压 2.2V
最大时钟频率 72MHz
电压-电源(Vcc/Vdd) 2.2V~3.6V
内核数 -
数据总线宽度 8bit
核心处理器 CIP-51 8051
RAM大小 1.25KB
接口类型 I2C,SMBus,SPI,UART,USART
I/O数量 20
EEPROM大小 -
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,PWM,WDT
振荡器类型 内部
速度 72MHz
数据转换器 A/D 12x14b
通用封装 QFN-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

EFM8LB10F16ES1-C-QFN24厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8LB10F16ES1-C-QFN24数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8LB10F16ES1-C-QFN24 EFM8LB10F16ES1-C-QFN24数据手册

EFM8LB10F16ES1-C-QFN24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2524 ¥ 10.4951
5040+ $ 1.2524 ¥ 10.4951
7560+ $ 1.24 ¥ 10.3912
库存: 0
起订量: 239 增量: 2520
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
