EFM32WG980F256-QFP100

产品分类: 微控制器(MCU)
产品描述: 1.98V~3.8V 48MHz 32KB FLASH 256KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 81 1 3.8V 48MHz EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART A/D 8x12b,D/A 2x12b 32bit ARM® Cortex®-M4F QFP 贴片安装,黏合安装
供应商型号: SYE-EFM32WG980F256-QFP100
供应商: 海外现货
标准整包数: 1

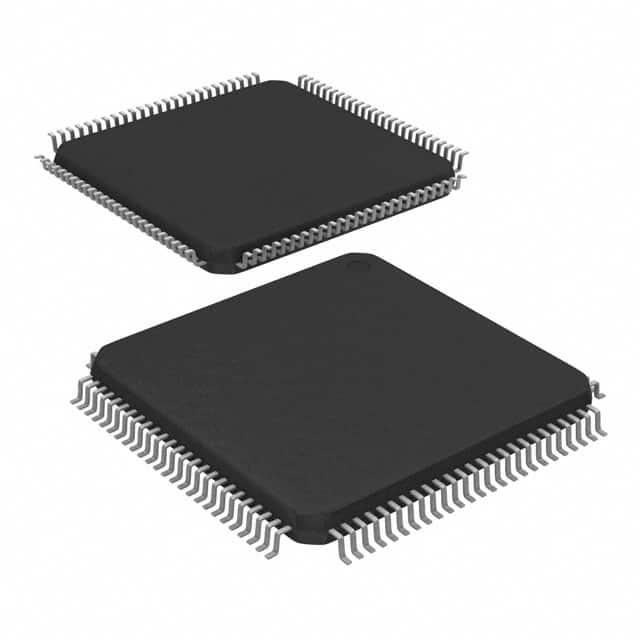

SILICON LABORATORIES 微控制器(MCU) EFM32WG980F256-QFP100

EFM32WG980F256-QFP100概述

    文章标题:EFM32 Wonder Gecko Family 技术手册解析

    一、产品简介


    产品类型:
    EFM32 Wonder Gecko 系列微控制器(MCU)是当今世界上最节能的微控制器之一,专为电池供电设备及高性能低功耗需求而设计。该系列 MCU 被广泛应用于各种领域,如智能仪表(能源、天然气、水计量)、健康与健身设备、智能家居系统、工业自动化以及安全报警系统。
    主要功能:
    - 集成了 ARM Cortex-M4 内核(带有浮点运算单元 FPU),主频高达 48 MHz。
    - 提供行业领先的超低功耗模式,例如运行模式(Run mode)下的 211 μA/MHz 和停止模式(Stop mode)下的 0.65 μA。
    - 拥有高性能、灵活的能量管理单元、自主型外设及强大的数字信号处理能力。
    应用领域:
    该系列产品适用于多种需要长时间电池寿命的应用场景,包括消费类电子、工业控制、医疗设备以及物联网(IoT)节点。

    二、技术参数


    以下为主要的技术规格信息:
    | 参数 | 描述 |

    | CPU 型号 | ARM Cortex-M4 + 浮点运算单元 |
    | 主频 | 48 MHz |
    | Flash/RAM 容量 | 64 KB 至 256 KB Flash / 32 KB RAM |
    | 工作电压范围 | 1.98 V 至 3.8 V |
    | 温度范围 | -40°C 至 +85°C |
    | 电流消耗 | - Stop 模式下 0.65 μA |
    - Sleep 模式下 63 μA/MHz |
    - Run 模式下 211 μA/MHz |
    | 外设支持 | 多种通信接口(USART、SPI、I2C、USB 等) |
    模拟模块(ADC、DAC、OpAmp、比较器等) |
    三、产品特点与优势
    特点:
    1. 超低功耗:通过创新的电源管理和先进的睡眠模式设计,实现极低的能耗水平。
    2. 高集成度:集成了浮点运算单元(FPU)、硬件加密引擎(AES)、LCD 控制器等功能模块。
    3. 丰富的外设:支持多通道 DMA、定时器、传感器接口、USB 接口等丰富的外设功能。
    4. 卓越性能:结合 ARM Cortex-M4 的高性能架构,支持复杂的计算任务。
    优势:
    - 在电池供电设备中表现尤为突出,能显著延长设备续航时间。
    - 具备自主操作功能,可在低功耗模式下保持数据完整性。
    - 高度可编程性,能够满足多样化的应用场景需求。
    四、应用案例与使用建议
    典型应用场景:
    - 智能电表:凭借低功耗特性,适用于各类能源监控设备,实现长期稳定运行。
    - 智能家居:可用于灯光控制、温湿度检测及安防报警装置。
    - 健康监测设备:集成多个模拟外设,适合用于便携式心率计等健康管理工具。
    使用建议:
    - 根据具体需求选择合适的内存配置和封装方式。例如,对于小型设备优先考虑 QFN 封装;对于高复杂度应用则可选择 BGA 封装。
    - 结合自动唤醒功能优化设备的低功耗模式切换策略。
    - 使用预编程的 USB/UART 引导加载程序简化开发流程。

    五、兼容性和支持


    兼容性:
    - EFM32WG 系列产品支持多种外设接口,与主流的通信协议完全兼容。
    - 支持与外部存储器扩展,最大可达 4 × 256 MB。
    支持服务:
    Silicon Labs 提供全面的技术文档、在线支持以及开发者社区资源,帮助用户快速上手并优化设计方案。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何降低功耗? | 配置适当的能量管理模式,启用深度睡眠模式。 |
    | 数据丢失如何避免? | 确保断电时使用备份电池维持关键数据存储。 |
    | 如何调试芯片故障? | 使用调试接口(SWD)进行实时代码跟踪。 |
    七、总结与推荐
    综合评估:
    EFM32 Wonder Gecko 系列产品以其超低功耗、强大功能和高灵活性成为市场上极具竞争力的选择。无论是在家用电器还是工业领域,它都展现了卓越的表现。
    推荐意见:
    强烈推荐给需要高性能且低功耗解决方案的开发者和企业用户。尤其适用于物联网设备、可穿戴设备和电池供电的嵌入式系统。若需进一步了解或定制化解决方案,可访问 Silicon Labs 官方网站获取更多详细信息和支持服务。

    以上内容基于 EFM32 Wonder Gecko Family 的技术手册整理而成,希望对您有所帮助!

EFM32WG980F256-QFP100参数

参数
速度 48MHz
最大工作供电电压 3.8V
内核数 1
I/O数量 81
电压-电源(Vcc/Vdd) 1.98V~3.8V
振荡器类型 内部
数据转换器 A/D 8x12b,D/A 2x12b
核心处理器 ARM® Cortex®-M4F
程序存储器类型 FLASH
最大时钟频率 48MHz
RAM大小 32KB
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
接口类型 EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART
数据总线宽度 32bit
最小工作供电电压 -
EEPROM大小 -
程序存储器大小 256KB
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

EFM32WG980F256-QFP100厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32WG980F256-QFP100数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32WG980F256-QFP100 EFM32WG980F256-QFP100数据手册

EFM32WG980F256-QFP100封装设计

查看详情并下载
Symbol
Footprint
3D Model
