EFM32TG11B140F64GM64-B

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.8V 48MHz 32KB FLASH 64KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 56 1 1.8V 3.8V 48MHz CANbus,I2C,IrDA,LINbus,SPI,SmartCard,UART,USART 32bit ARM® Cortex®-M0+ QFN-64 贴片安装
供应商型号: 634-EFM32TG64GM64-B
供应商: Mouser
标准整包数: 1

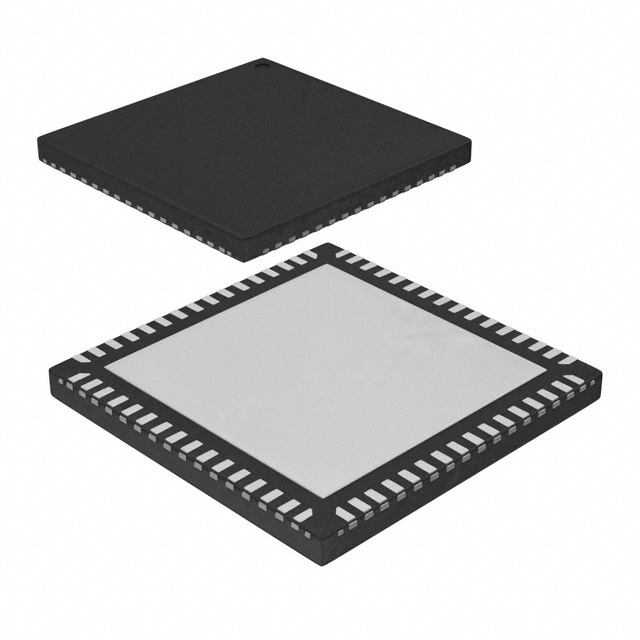

SILICON LABORATORIES 微控制器(MCU) EFM32TG11B140F64GM64-B

EFM32TG11B140F64GM64-B概述

    EFM32 Tiny Gecko Series 1 Family 数据手册解析

    1. 产品简介


    EFM32 Tiny Gecko Series 1 微控制器(MCU) 是世界上最节能的微控制器之一,专为电池供电应用及其他需要高性能和低功耗的应用而设计。该系列集成了最新的连接接口和丰富的模拟功能,具有强大的 32 位 ARM® Cortex®-M0+ 处理器。通过独特的加密硬件引擎支持AES、ECC、SHA 和真随机数生成器(TRNG),该系列还提供可靠的电容传感和智能能源计量功能。这些特点使其非常适合于各类物联网设备、智能家居自动化、工业和工厂自动化、入门级可穿戴设备及个人医疗设备等应用场景。

    2. 技术参数


    - 处理器:32位 ARM® Cortex®-M0+,最高运行频率为48 MHz
    - 内存:最大128 KB闪存,最大32 KB RAM
    - 低功耗特性:
    - EM0模式下,每兆赫仅需37 μA
    - EM2深度睡眠电流仅为1.30 μA(保留8 KB RAM和RTCC)
    - 接口:
    - CAN 2.0总线控制器
    - 4个通用同步/异步收发器(USART/SPI/SmartCard/IrDA/I2S/LIN)
    - 1个低功耗UART
    - 2个I2C接口,支持SMBus
    - 模拟功能:
    - 12位1 MSamples/s 模拟到数字转换器(ADC)
    - 2个12位500 ksamples/s 数模转换器(VDAC)
    - 最多2个模拟比较器(ACMP)
    - 最多4个运算放大器(OPAMP)

    3. 产品特点和优势


    - 超低功耗:在多种工作模式下表现出色,尤其是深睡眠模式下的超低功耗
    - 强大的安全功能:通过硬件加密引擎支持AES、ECC、SHA 和真随机数生成器(TRNG)
    - 灵活的能源管理系统:具备从备份电池操作的能力
    - 丰富的通信接口:集成多种标准接口如CAN、I2C、USART、SPI等
    - 先进的模拟功能:支持电容触摸传感、模拟信号处理等

    4. 应用案例和使用建议


    - 智能能源表:利用其强大的模拟功能和低功耗特性,适合用于家庭和工业环境中的能源表
    - 智能家居自动化:可通过I2C接口实现与传感器和其他设备的高效通信,便于控制家电设备
    - 工业应用:如在工厂自动化系统中,结合多个USART和I2C接口进行高效的数据通信
    - 可穿戴设备:由于其体积小巧且功耗低,非常适合于健康监测和运动追踪设备
    使用建议:
    - 在选择电源时,考虑到其极低的功耗,可以优先考虑采用电池供电方案
    - 针对不同应用场景选择合适的封装类型,例如QFN32适合小尺寸应用,QFP64适用于更大规模的设计
    - 在设计时充分利用其丰富的通信接口和模拟功能,以提升系统的灵活性和功能性

    5. 兼容性和支持


    - 兼容性:与现有的EFM32封装部分兼容,简化升级过程
    - 技术支持:提供全面的技术文档和工具支持,包括参考手册、数据手册、开发板和软件开发套件(SDK)

    6. 常见问题与解决方案


    - 问题一:如何设置低功耗模式?
    - 解决方案:通过配置EMU(能源管理单元)寄存器来调整不同的能源模式
    - 问题二:无法正常唤醒?
    - 解决方案:检查并配置RTC(实时时钟)以及相关的中断设置
    - 问题三:模拟输入信号失真严重?
    - 解决方案:增加滤波电路以减少噪声干扰

    7. 总结和推荐


    总体评价:EFM32 Tiny Gecko Series 1是一款非常优秀的MCU,以其出色的低功耗表现和全面的功能,在各类应用中表现出色。无论是对于需要长时间运行的便携式设备,还是对功耗有严格要求的物联网设备,它都是一个理想的选择。
    推荐:强烈推荐使用EFM32 Tiny Gecko Series 1,特别是对于追求高性能低功耗设计的应用开发者。

EFM32TG11B140F64GM64-B参数

参数
I/O数量 56
最大工作供电电压 3.8V
程序存储器大小 64KB
速度 48MHz
最大时钟频率 48MHz
RAM大小 32KB
振荡器类型 内部
最小工作供电电压 1.8V
内核数 1
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 1.8V~3.8V
核心处理器 ARM® Cortex®-M0+
接口类型 CANbus,I2C,IrDA,LINbus,SPI,SmartCard,UART,USART
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
数据转换器 -
EEPROM大小 -
程序存储器类型 FLASH
通用封装 QFN-64
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFM32TG11B140F64GM64-B厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32TG11B140F64GM64-B数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32TG11B140F64GM64-B EFM32TG11B140F64GM64-B数据手册

EFM32TG11B140F64GM64-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1415 ¥ 60.3457
10+ $ 4.895 ¥ 41.3628
25+ $ 4.482 ¥ 37.8729
100+ $ 3.942 ¥ 33.3099
250+ $ 3.7368 ¥ 31.576
500+ $ 3.2655 ¥ 27.5935
1000+ $ 2.8035 ¥ 23.6896
2600+ $ 2.604 ¥ 22.0038
库存: 1055
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.34
直接购买
加入购物车
