EFM32GG11B820F2048GL192-B

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.8V 72MHz 512KB FLASH 2MB 欠压检测/复位,DMA,LCD,POR,PWM,WDT 内部 144 1.8V 3.8V 72MHz CANbus,EBI,EMI,Ethernet,I2C,IrDA,LINbus,MMC,QSPI,SD,SDIO,SPI,UART,USART,USB,智能卡 A/D 16x12b SAR,D/A 2x12b 32bit ARM® Cortex®-M4 BGA-192
供应商型号: 634-B820F2048GL192-B
供应商: Mouser
标准整包数: 1

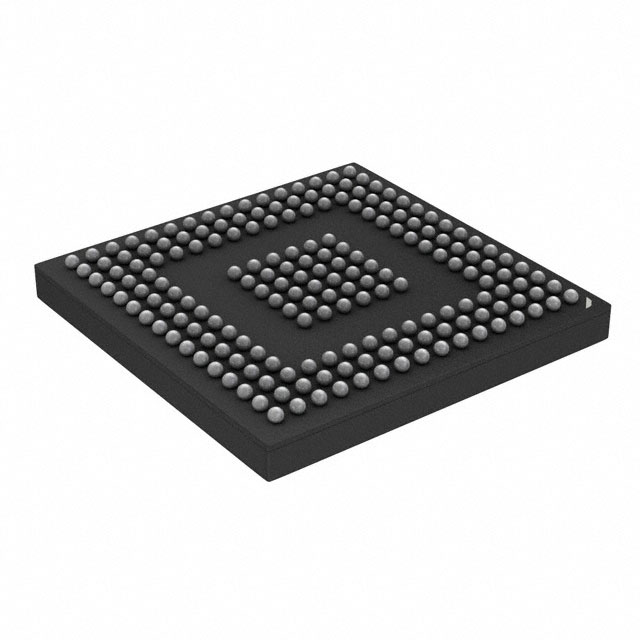

SILICON LABORATORIES 微控制器(MCU) EFM32GG11B820F2048GL192-B

EFM32GG11B820F2048GL192-B概述

    EFM32 Giant Gecko Series 1 MCUs: 技术手册概览

    1. 产品简介


    EFM32 Giant Gecko Series 1(以下简称“Giant Gecko”)是世界上最为节能的微控制器系列之一。Giant Gecko MCUs配备新式连接接口和用户界面功能,适用于各类高性能且低功耗需求的应用场景。它采用32位ARM® Cortex®-M4处理器,提供强大的安全特性,通过独特的硬件加密引擎支持AES、ECC、SHA以及真随机数生成器(TRNG)。这些功能使其成为电池供电应用及其他需要高能效和高性能系统的理想选择。

    2. 技术参数


    处理器和存储器
    - CPU: ARM Cortex-M4,最高可达72 MHz
    - 内存:
    - 闪存:高达2048 kB
    - RAM:高达512 kB
    - 其他特性:
    - DSP指令支持和浮点单元(FPU)
    - 内存保护单元(MPU)
    - 高效能源管理系统
    连接性和接口
    - 外设接口: 包括串行通信、以太网、CAN总线控制器、SD/MMC/SDIO控制器、Octal/Quad-SPI接口、USB(支持全速)等。
    - 特殊接口: 低功耗传感器接口(LESENSE)、通用反射系统(PRS)、液晶显示驱动器(LCD)等。
    电源管理
    - 工作模式: 支持多种能量管理模式,最低电流消耗为2.1 μA(EM2模式,含RTC运行)。
    - DC-DC转换器: 集成DC-DC降压转换器,可输出低至1.8V电压。

    安全特性
    - 硬件加密: 支持AES、ECC、SHA、TRNG等加密算法。
    - 安全管理单元(SMU): 提供细粒度的外围设备访问控制。
    模拟特性
    - ADC/DAC: 高达12位精度的ADC和DAC转换器。
    - 模拟比较器(ACMP): 最多4个模拟比较器。

    3. 产品特点和优势


    - 高效能低能耗: 峰值功耗仅80 μA/MHz(EM0模式),超低功耗的待机模式。
    - 强大安全性: 硬件加密引擎支持多种高级加密标准,确保数据传输的安全性。
    - 广泛的应用范围: 适用于智能能源表、工业自动化、智能家居、高端穿戴设备及物联网设备等多种应用领域。
    - 丰富的外设接口: 包括高速以太网、CAN总线、SD/MMC卡控制器等,便于集成各种外部设备。

    4. 应用案例和使用建议


    应用案例
    - 智能能源表: 利用其低功耗和高效能的特点,适用于需要长时间运行而不需要频繁更换电池的应用。
    - 工业自动化: 配合高精度的模拟信号处理能力,用于实时监测和控制工业过程。
    使用建议
    - 在使用时应注意系统的设计需考虑到其低功耗特性的优势,合理配置外设和电源管理,避免不必要的能耗。
    - 为了实现更安全的数据传输,应充分利用其内置的硬件加密引擎,设置合适的密钥管理和数据验证策略。

    5. 兼容性和支持


    - 兼容性: Giant Gecko MCUs与多种传感器和外围设备兼容,可以轻松集成到现有系统中。
    - 支持: 提供详尽的技术文档和在线支持服务,帮助用户快速解决问题并获得最佳使用体验。

    6. 常见问题与解决方案


    问题1: 如何配置系统的功耗模式?
    - 解决方案: 使用SDK中的能源管理工具,根据具体应用需求选择最合适的功耗模式。
    问题2: 如何确保数据传输的安全性?
    - 解决方案: 启用硬件加密功能,例如AES、ECC等,并定期更新密钥以增强安全性。

    7. 总结和推荐


    总体评价: Giant Gecko MCUs以其高效的功耗、强大的安全特性和丰富的接口功能,在市场上表现出色,尤其适合需要长期稳定运行的应用场合。
    推荐: 鉴于其卓越的性能和广泛的适用性,我们强烈推荐该产品用于智能能源表、工业自动化系统以及其他对低功耗和安全性有严格要求的应用场景。

EFM32GG11B820F2048GL192-B参数

参数
数据转换器 A/D 16x12b SAR,D/A 2x12b
最大时钟频率 72MHz
程序存储器大小 2MB
接口类型 CANbus,EBI,EMI,Ethernet,I2C,IrDA,LINbus,MMC,QSPI,SD,SDIO,SPI,UART,USART,USB,智能卡
程序存储器类型 FLASH
核心处理器 ARM® Cortex®-M4
EEPROM大小 -
速度 72MHz
外设 欠压检测/复位,DMA,LCD,POR,PWM,WDT
内核数 -
振荡器类型 内部
I/O数量 144
数据总线宽度 32bit
RAM大小 512KB
电压-电源(Vcc/Vdd) 1.8V~3.8V
最小工作供电电压 1.8V
最大工作供电电压 3.8V
通用封装 BGA-192
应用等级 工业级
零件状态 在售
包装方式 托盘

EFM32GG11B820F2048GL192-B厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32GG11B820F2048GL192-B数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32GG11B820F2048GL192-B EFM32GG11B820F2048GL192-B数据手册

EFM32GG11B820F2048GL192-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
