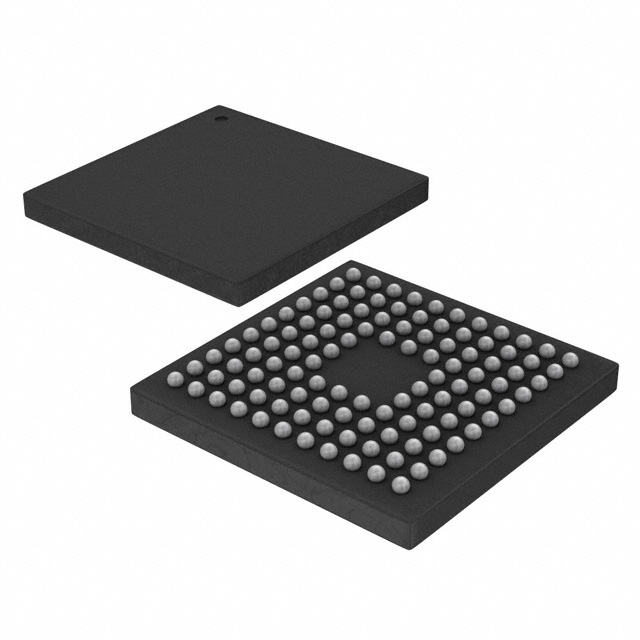

EFM32G890F128G-E-BGA112

产品分类: 微控制器(MCU)
产品描述: 1.98V~3.8V 32MHz 16KB FLASH 128KB Brown-out Detect/Reset,DMA,LCD,POR,PWM,WDT 内部 90 1 1.98V 3.8V 32MHz EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART A/D 8x12b,D/A 2x12b 32bit ARM® Cortex®-M3 BGA 贴片安装 10mm*10mm*810μm
供应商型号: 336-4255-ND
供应商: Digi-Key
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32G890F128G-E-BGA112

EFM32G890F128G-E-BGA112概述

    EFM32 Gecko Family: EFM32G Microcontroller 技术手册解析

    1. 产品简介


    产品类型:EFM32G系列是基于32位ARM Cortex-M3架构的微控制器(MCU)。
    主要功能:
    - 高性能32位处理器
    - 极低功耗操作
    - 自主外设
    - 超快唤醒时间
    - 硬件加密支持(AES)
    应用领域:
    - 智能计量系统(如能源、燃气、水表)
    - 健康和健身应用
    - 智能配件
    - 安全报警系统
    - 工业自动化及家庭自动化

    2. 技术参数


    - 处理器:ARM Cortex-M3,最高运行频率32 MHz
    - 存储器:
    - Flash:16 KB ~ 128 KB
    - RAM:8 KB ~ 16 KB
    - 功耗:
    - 休眠模式(EM3):0.6 μA
    - 睡眠模式(EM1):45 μA/MHz
    - 运行模式(EM0):180 μA/MHz
    - 唤醒时间:2 μs
    - 其他特性:
    - 最高90个通用输入输出引脚
    - 8通道直接内存访问(DMA)控制器
    - 多种串行通信接口(UART、SPI、I2C、I2S等)
    - 模拟比较器、电压比较器和温度传感器
    - 液晶显示器控制器
    - ADC(最高1 Msamples/s)、DAC(最高500 ksamples/s)

    3. 产品特点和优势


    优势:
    - 低功耗:极低的功耗表现,特别是在睡眠模式下。
    - 高性能:32位ARM Cortex-M3处理器确保高效的计算能力。
    - 多功能集成:集成了丰富的模拟和数字外设,适合多种应用需求。
    - 自主外设:外设可以在某些低功耗模式下继续运行,提升整体能效。
    - 安全特性:硬件AES加密和内置的电源管理和保护机制确保数据安全。


    4. 应用案例和使用建议


    应用案例:
    - 智能电网系统:用于智能电表的数据采集和处理。
    - 医疗健康设备:用于监测患者生命体征。
    - 家庭自动化设备:控制智能家居系统。
    使用建议:
    - 在设计应用时,考虑到功耗的限制,可利用其深度睡眠模式以延长电池寿命。
    - 使用多个GPIO引脚时,合理配置引脚功能,避免信号干扰。

    5. 兼容性和支持


    兼容性:
    - EFM32G系列微控制器具有多种封装形式(如QFN32、TQFP48、LQFP100等),与不同类型的电路板相兼容。
    - 丰富的通信接口使其能够方便地与外部设备进行连接。
    支持:
    - 提供详细的参考手册和技术支持文档。
    - 开发工具链和软件库,便于开发者进行二次开发和调试。

    6. 常见问题与解决方案


    - Q: 为什么在某些情况下,功耗会高于预期?
    - A: 可能是由于未正确配置功耗管理模式。检查是否在所有不需要的操作模式下均切换到相应的低功耗模式。
    - Q: 如何提高系统的唤醒速度?
    - A: 尽量减少唤醒过程中不必要的操作,同时确保CPU和内存的快速恢复。
    - Q: 如何优化数据传输的效率?
    - A: 使用DMA进行数据传输,可以显著减少CPU负载,从而提升系统性能。

    7. 总结和推荐


    综合评估:
    - EFM32G系列微控制器以其卓越的低功耗特性、高效处理能力和广泛的功能集,在电池供电系统和高性能、低功耗需求的应用中表现出色。
    - 强大的支持体系和广泛的第三方生态系统进一步增强了其实用性和扩展性。
    推荐:
    - 强烈推荐给需要高性能、低功耗微控制器的设计者和开发人员。其在各种应用中的灵活性和兼容性使其成为众多项目的理想选择。

EFM32G890F128G-E-BGA112参数

参数
外设 Brown-out Detect/Reset,DMA,LCD,POR,PWM,WDT
最小工作供电电压 1.98V
数据转换器 A/D 8x12b,D/A 2x12b
程序存储器类型 FLASH
I/O数量 90
最大时钟频率 32MHz
最大工作供电电压 3.8V
电压-电源(Vcc/Vdd) 1.98V~3.8V
RAM大小 16KB
程序存储器大小 128KB
EEPROM大小 -
振荡器类型 内部
核心处理器 ARM® Cortex®-M3
内核数 1
速度 32MHz
数据总线宽度 32bit
接口类型 EBI,EMI,I2C,IrDA,SPI,SmartCard,UART,USART
长*宽*高 10mm*10mm*810μm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

EFM32G890F128G-E-BGA112厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32G890F128G-E-BGA112数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32G890F128G-E-BGA112 EFM32G890F128G-E-BGA112数据手册

EFM32G890F128G-E-BGA112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9336 ¥ 58.5889
10+ $ 5.537 ¥ 46.3374
25+ $ 5.1522 ¥ 43.1171
168+ $ 4.901 ¥ 41.0152
库存: 1328
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 58.58
