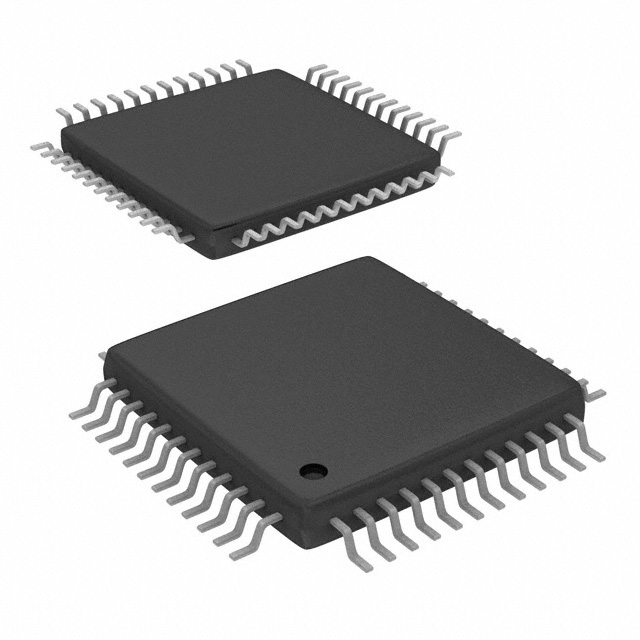

C8051F001-GQ

产品分类: 微控制器(MCU)
产品描述: 2.7V~3.6V 20MHz 2KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT 内部 16 2.7V 3.6V 20MHz SMBus (2-Wire,I2C),SPI,UART,USART A/D 8x12b,D/A 2x12b 8bit 8051 QFP 贴片安装 7mm*7mm*1.05mm
供应商型号: UA-C8051F001-GQ
供应商: 海外现货
标准整包数: 1250
SILICON LABORATORIES 微控制器(MCU) C8051F001-GQ

C8051F001-GQ概述

    C8051F000/1/2/5/6/7 和 C8051F010/1/2/5/6/7 混合信号32KB ISP闪存MCU家族

    产品简介


    C8051F000/1/2/5/6/7 和 C8051F010/1/2/5/6/7 是一款高度集成的混合信号32KB ISP(In-System Programmable)闪存微控制器系列。它们适用于各种嵌入式系统应用,如工业自动化、医疗设备、消费电子和智能家电等。这些MCU具备强大的处理能力和丰富的外设接口,可以满足高性能需求和灵活配置的需求。

    技术参数


    - 内存容量:32KB闪存,256/2304B内部RAM
    - 处理器:CIP-51 CPU,峰值速度可达25MIPS
    - 时钟频率:2至16MHz(内部可编程振荡器)
    - 供电电压范围:2.7V到3.6V
    - 中断源:21个可向量化的中断源
    - 温度范围:-40°C到+85°C
    - 封装类型:64引脚TQFP,48引脚TQFP,32引脚LQFP
    - 工作电流:典型值为12.5mA@25MHz

    产品特点和优势


    1. 高性能CPU:采用CIP-51内核,峰值执行速度高达25MIPS,指令流水线架构使得大多数指令可在1或2个系统时钟周期内完成。
    2. 多通道ADC:12位或10位ADC,具有极低的INL误差(±1LSB),可编程的采样率高达100ksps,支持多达8个外部输入,可配置为单端或差分输入。
    3. 精准参考电压:内置2.4V参考电压,精度达15ppm/°C,可通过外部引脚访问。
    4. 调试支持:集成JTAG调试电路,提供全速非侵入式在线调试功能,无需额外的仿真器。
    5. 高集成度:集成了多个数字和模拟外设,如UART、SPI、SMBus等串行通信接口,以及计时器、比较器和DAC等。
    6. 多种电源管理模式:支持多种低功耗睡眠和关机模式,适合电池供电的应用场合。

    应用案例和使用建议


    1. 工业控制:应用于电机控制和传感器接口中,通过其精准的ADC和丰富的I/O接口实现精确的数据采集和控制。
    2. 医疗设备:用于心电图(ECG)和血压监测设备中,结合其12位高精度ADC和参考电压,确保数据的准确性和可靠性。
    3. 智能家居:作为智能家居设备的核心控制单元,利用其低功耗特性和多样化的外设接口,提高设备的能效和功能性。
    使用建议:
    - 在需要高精度ADC的应用中,优先选择12位版本以获得更好的分辨率和精度。
    - 使用PWM输出功能时,应合理配置定时器以避免不必要的资源浪费。
    - 结合JTAG调试功能,充分利用在线调试工具进行软件开发和调试,减少开发时间和成本。

    兼容性和支持


    - 该系列MCU具有广泛的外设接口和兼容标准,可轻松与其他设备连接。
    - 硅实验室提供了详细的技术文档和支持服务,包括开发工具和软件库,方便开发者快速上手。

    常见问题与解决方案


    1. 电源问题导致设备无法正常启动:
    - 解决方法:检查电源电压是否符合规定范围,确保电源稳定性。
    2. ADC转换结果不准确:
    - 解决方法:确认ADC设置正确,包括采样速率、增益和输入模式等。
    3. 程序调试过程中遇到断点失效:
    - 解决方法:检查JTAG连接是否正常,确保JTAG驱动程序已安装并正确配置。

    总结和推荐


    总体来看,C8051F000/1/2/5/6/7 和 C8051F010/1/2/5/6/7 系列MCU凭借其高性能、高集成度和丰富的功能,非常适合用于复杂且对性能要求较高的嵌入式系统。特别是对于需要高精度数据采集和处理的应用,这款MCU更是首选。强烈推荐开发人员在相关项目中使用这些MCU。

C8051F001-GQ参数

参数
程序存储器大小 32KB
接口类型 SMBus (2-Wire,I2C),SPI,UART,USART
外设 Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT
速度 20MHz
内核数 -
RAM大小 2KB
核心处理器 8051
最大时钟频率 20MHz
最小工作供电电压 2.7V
程序存储器类型 FLASH
数据转换器 A/D 8x12b,D/A 2x12b
I/O数量 16
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.7V~3.6V
最大工作供电电压 3.6V
EEPROM大小 -
数据总线宽度 8bit
长*宽*高 7mm*7mm*1.05mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘

C8051F001-GQ厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

C8051F001-GQ数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES C8051F001-GQ C8051F001-GQ数据手册
