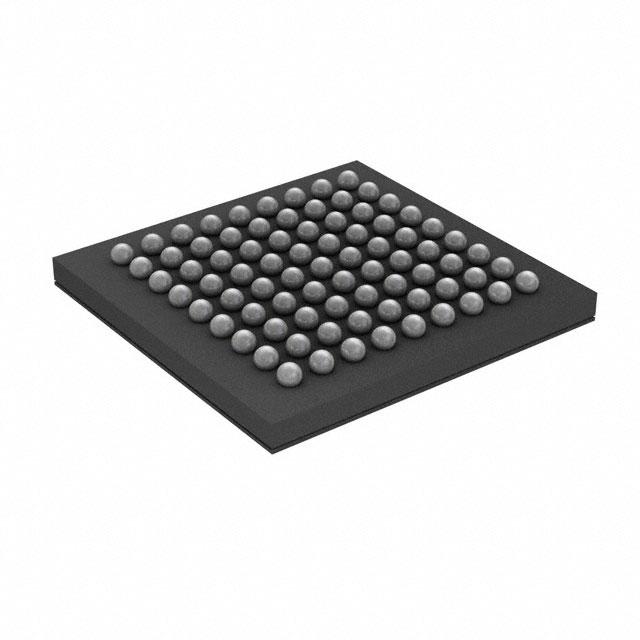

EFM32WG360F64G-A-CSP81

产品分类: 微控制器(MCU)
产品描述: Silicon Labs EFM32WG系列单片机, ARM Cortex M4内核, 81针, CSP封装, 0CAN通道
供应商型号: SYE-EFM32WG360F64G-A-CSP81
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32WG360F64G-A-CSP81

EFM32WG360F64G-A-CSP81概述

    EFM32 Wonder Gecko Family 技术手册

    1. 产品简介


    EFM32 Wonder Gecko MCU 是世界上最节能的微控制器系列之一。该系列提供卓越的性能和极低的功耗,在主动模式和睡眠模式下都能实现最佳表现。EFM32WG 专为需要高性能且具备低功耗特性的系统而设计,广泛应用于智能仪表、健康与健身设备、智能家居系统以及工业自动化等领域。

    2. 技术参数


    EFM32WG 主要技术规格如下:
    - 处理器核心: ARM Cortex-M4 处理器,集成浮点运算单元 (FPU)
    - 最大时钟频率: 48 MHz
    - 工作电压范围: 1.98 V 至 3.8 V
    - 内存配置:
    - Flash: 64/128/256 KB
    - RAM: 32 KB
    - 低功耗模式电流:
    - 停止模式 (Stop Mode): 0.65 μA
    - 深度睡眠模式 (Deep Sleep Mode): 0.95 μA(包括 32.768 kHz 振荡器、复位和掉电检测)
    - 睡眠模式 (Sleep Mode): 63 μA/MHz
    - 运行模式 (Run Mode): 211 μA/MHz
    - 宽温度范围: -40°C 至 85°C
    - 封装形式: QFN64, TQFP64, LQFP100, BGA112, BGA120, CSP81 等

    3. 产品特点和优势


    - 超低功耗: 采用 ARM Cortex-M4 处理器和先进的低功耗设计,确保在各种操作模式下的极低功耗。
    - 高集成度: 集成了丰富的外围设备,如硬件加密模块、多个定时器、模拟接口和传感器接口,提高了系统的整体效能。
    - 强大的安全特性: 支持 AES 加密算法,提供数据安全保护。
    - 广泛的适用性: 适用于多种电池供电系统及低能耗需求的应用场合,如智能仪表、健康监测设备等。

    4. 应用案例和使用建议


    - 能源计量: 用于能源表(如电表、水表)的智能计量,支持 AES 算法以保证数据传输的安全性。
    - 健康监测: 在健身设备和医疗设备中作为核心处理单元,负责数据采集和处理。
    - 工业自动化: 适用于工业控制系统中的传感器接口和数据处理,提高系统响应速度和可靠性。
    使用建议:
    - 在设计过程中,充分利用 EFM32WG 的低功耗特性,通过合理的电源管理和时钟控制来进一步降低功耗。
    - 利用其丰富的通信接口,例如 I2C 和 UART,构建高效的数据传输网络。

    5. 兼容性和支持


    - 兼容性: EFM32WG 支持多种接口标准,如 I2C、UART 和 USB,可以轻松与现有系统集成。
    - 技术支持: 提供详细的文档、开发工具以及全球范围内的技术支持和分销商服务,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 低功耗模式下电流过大。
    - 解决方案: 检查电源管理设置,确保正确配置各个模块的休眠状态。
    - 问题2: 数据传输不稳定。
    - 解决方案: 调整通信接口参数,检查信号完整性并适当增加外部滤波元件。

    7. 总结和推荐


    EFM32 Wonder Gecko MCU 系列以其卓越的低功耗性能、高集成度和丰富的功能集脱颖而出。无论是用于智能仪表还是健康监测设备,该系列产品都是市场上最具竞争力的选择之一。强烈推荐在需要高性能低功耗应用的场合中使用 EFM32WG。
    综上所述, EFM32 Wonder Gecko 家族凭借其出色的低功耗性能和多样化的功能,成为一款极具吸引力的微控制器解决方案。

EFM32WG360F64G-A-CSP81参数

参数
振荡器类型 内部
电压-电源(Vcc/Vdd) 1.98V~3.8V
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
接口类型 I2C,IrDA,SPI,SmartCard,UART,USART,USB OTG
数据总线宽度 32bit
EEPROM大小 -
速度 48MHz
I/O数量 65
内核数 1
数据转换器 A/D 8x12b,D/A 1x12b
最小工作供电电压 -
程序存储器大小 64KB
核心处理器 ARM® Cortex®-M4
RAM大小 32KB
最大工作供电电压 3.8V
程序存储器类型 FLASH
最大时钟频率 48MHz
长*宽*高 4.355mm*4.275mm*379μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 停产

EFM32WG360F64G-A-CSP81厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32WG360F64G-A-CSP81数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32WG360F64G-A-CSP81 EFM32WG360F64G-A-CSP81数据手册

EFM32WG360F64G-A-CSP81封装设计

查看详情并下载
Symbol
Footprint
3D Model
