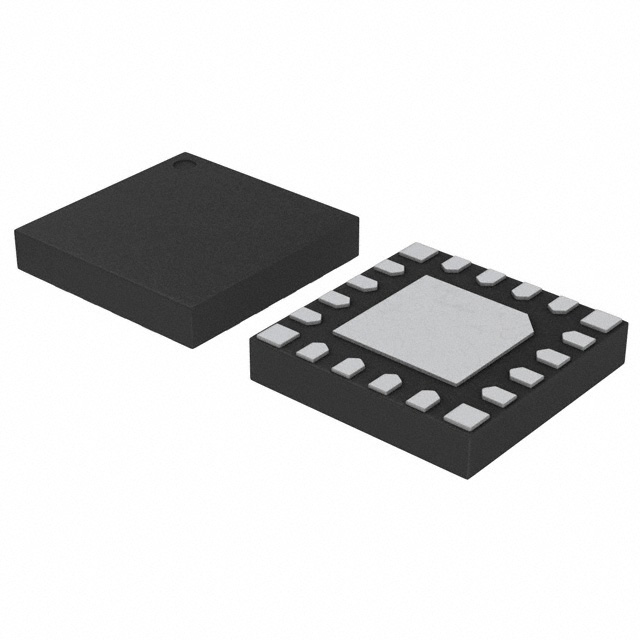

EFM8SB10F8G-A-QFN20R

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 25MHz 4KB FLASH 8KB Brown-out Detect/Reset,POR,PWM,WDT 内部 16 1.8V 3.6V 25MHz I2C,SMBus,SPI,UART,USART A/D 9x12b 8bit CIP-51 8051 QFN-20 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: 14M-EFM8SB10F8G-A-QFN20R
供应商: 云汉优选
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM8SB10F8G-A-QFN20R

EFM8SB10F8G-A-QFN20R概述

    EFM8SB1 Sleepy Bee Microcontroller Family: A Comprehensive Guide

    1. 产品简介


    EFM8SB1属于Sleepy Bee系列的微控制器(MCU),以其低功耗和丰富的功能集在小型封装中脱颖而出,被誉为全球最节能的8位微控制器之一。这些设备通过结合创新的低功耗技术和快速唤醒时间,使其成为任何电池驱动应用的理想选择。此外,EFM8SB1系列还具备一个高效的8051核心,14个高精度电容感应通道以及精确的模拟功能,非常适合嵌入式系统。

    2. 技术参数


    - CPU核心:流水线CIP-51核心,兼容标准8051指令集
    - 内存:最高8KB闪存,最高512字节RAM(包括标准8051的256字节SRAM和256字节片上XRAM)
    - 电源管理:内部LDO稳压器提供CPU内核电压,电源通电复位电路和欠压检测器
    - I/O端口:最高17个多功能I/O引脚
    - 时钟源:内置20MHz低功耗振荡器,24.5MHz高精度振荡器,16.4kHz低频振荡器或RTC 32kHz晶体(晶体不可用在CSP16封装中)
    - 计数器/定时器:具有捕获/比较和频率输出模式的3通道可编程计数器阵列(PCA),4个16位通用定时器
    - 通信接口:UART、SPI主/从模式、SMBus/I2C主/从模式
    - 模拟接口:电容感应(CS0)、可编程电流参考(IREF0)、12位模数转换器(ADC0)、1个低电流模拟比较器
    - 其他功能:16位CRC单元、非侵入式调试、温度范围-40至85°C、单电源1.8至3.6V
    - 封装:QSOP24、QFN24、QFN20和CSP16封装

    3. 产品特点和优势


    - 最低功耗:睡眠电流仅为50nA,活动电流为150μA/MHz,唤醒平均电流低于1μA,使EFM8SB1在电池供电的应用中表现卓越。
    - 超快唤醒:数字和模拟外设的唤醒时间小于2μs,确保系统响应速度。
    - 电容感应:具备14个高精度电容感应通道,适用于触摸屏和键盘应用。
    - 全面集成:集成了所有必要的外围设备和功能,如内部LDO稳压器、电源通电复位电路、欠压检测器等,减少了对外部组件的需求。

    4. 应用案例和使用建议


    - 应用案例:穿戴设备、仪器仪表面板、电池驱动的消费电子产品。
    - 使用建议:对于电池驱动的应用,需要关注功耗,建议利用低功耗模式和快速唤醒机制来延长电池寿命。在需要高精度电容感应的应用中,可以充分利用14个电容感应通道。

    5. 兼容性和支持


    - 兼容性:与其他电子元器件和设备的兼容性良好,可通过UART、SPI、I2C等多种接口进行通信。
    - 支持和服务:Silicon Labs提供了详细的文档和技术支持,确保用户能够有效地使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:如何进入低功耗模式?
    - 解决方案:通过设置PMU0CF寄存器的相应位进入低功耗模式,例如使用“SLEEP”位进入休眠模式。
    - 问题2:如何处理通信错误?
    - 解决方案:检查SPI、UART和I2C配置,确保正确的时序和通信格式。

    7. 总结和推荐


    EFM8SB1是一款性能优异、功能齐全的8位微控制器,特别适合于电池驱动的应用。其超低功耗和丰富功能使其在市场上具有很强的竞争优势。强烈推荐给那些寻求高性能、低功耗解决方案的设计者和工程师。
    通过全面了解EFM8SB1的技术参数和应用特性,您将能够更有效地利用这款微控制器,开发出高性能的产品。

EFM8SB10F8G-A-QFN20R参数

参数
程序存储器类型 FLASH
数据转换器 A/D 9x12b
最小工作供电电压 1.8V
振荡器类型 内部
程序存储器大小 8KB
核心处理器 CIP-51 8051
电压-电源(Vcc/Vdd) 1.8V~3.6V
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大工作供电电压 3.6V
速度 25MHz
内核数 -
接口类型 I2C,SMBus,SPI,UART,USART
I/O数量 16
数据总线宽度 8bit
RAM大小 4KB
EEPROM大小 -
最大时钟频率 25MHz
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 QFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EFM8SB10F8G-A-QFN20R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8SB10F8G-A-QFN20R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8SB10F8G-A-QFN20R EFM8SB10F8G-A-QFN20R数据手册

EFM8SB10F8G-A-QFN20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.7357
10+ ¥ 6.0361
30+ ¥ 5.3
100+ ¥ 5.1528
300+ ¥ 4.9555
1000+ ¥ 4.8112
库存: 1196
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 6.73
