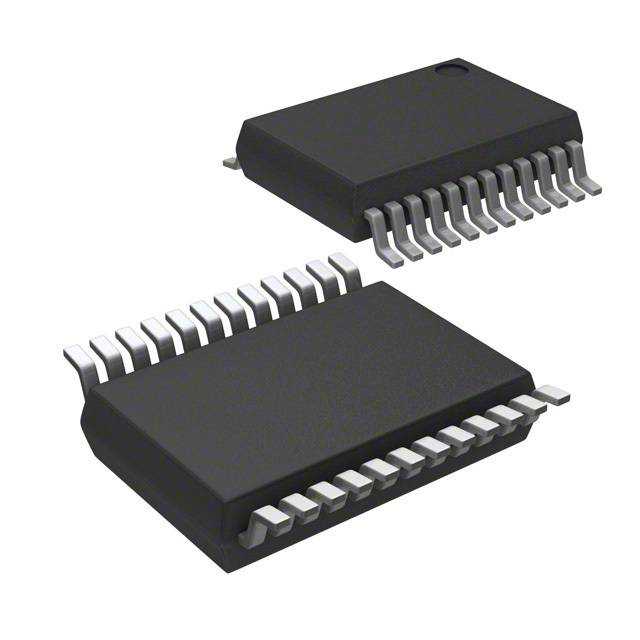

EFM8BB31F32I-B-QSOP24R

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 50MHz 2.25KB FLASH 32KB 欠压检测/复位,POR,PWM,WDT 内部 21 I2C,SMBus,SPI,UART,USART A/D 13x12b、D/A 2x12b 8bit CIP-51 8051 贴片安装
供应商型号: SYE-EFM8BB31F32I-B-QSOP24R
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM8BB31F32I-B-QSOP24R

EFM8BB31F32I-B-QSOP24R概述


    产品简介


    产品类型:
    EFM8BB3是Silicon Labs(芯科科技)推出的EFM8 Busy Bee系列微控制器(MCU)的一部分,属于高性能8位微控制器。这些MCU集成了丰富的模拟和数字功能,适合通用应用。
    主要功能:
    - 高效的流水线式8051内核,最大操作频率为50 MHz
    - 支持多种通信接口
    - 四通道可配置逻辑单元
    - 一个12位/10位模数转换器(ADC)
    - 四个12位数模转换器(DAC),具有同步和脉宽调制(PWM)功能
    - 内置温度传感器
    - 内部49 MHz和24.5 MHz振荡器,精度高达±2%
    - 六个16位通用定时器
    - 两个低功耗模拟比较器
    - 两种通信方式:UART和SPI
    应用领域:
    - 消费电子产品
    - 精密仪器仪表
    - 电源管理与控制
    - 工业控制与自动化
    - 智能传感器
    - 汽车控制

    技术参数


    - 处理器核心:流水线式8位8051 MCU核心,最大运行频率为50 MHz
    - 存储器:最高达64 KB闪存,可达4352字节RAM
    - I/O端口:最多29个多功能I/O引脚
    - 时钟源:
    - 内部49 MHz振荡器,精度±2%
    - 内部24.5 MHz振荡器,精度±2%
    - 内部80 kHz低频振荡器
    - 外部CMOS时钟选项(最高50 MHz)
    - 外部RC振荡器(最高3.2 MHz)
    - 模拟功能:
    - 12/10位ADC
    - 内置温度传感器
    - 四个12位DAC
    - 两个低电流模拟比较器,带有可调参考电压
    - 数字接口:
    - 两个UART,最高速率达3 Mbps
    - SPI主/从模式,最高速率达12 Mbps
    - SMBus/I2C主/从模式,最高速率达400 kbps
    - I2C高速从模式,最高速率达3.4 Mbps
    - 16位CRC单元
    - 四个可配置逻辑单元
    - 计时器/计数器及PWM:
    - 6通道可编程计数阵列(PCA),支持PWM、捕获/比较和频率输出模式
    - 六个16位通用定时器
    - 独立看门狗定时器,由低频振荡器驱动

    产品特点和优势


    独特功能:
    - 高效的核心架构:流水线式8051核心,使指令执行速度大幅提升,特别是在高频下运行时表现优异。
    - 丰富的模拟集成:集成了多个ADC、DAC和模拟比较器,特别适合需要高精度模拟信号处理的应用。
    - 强大的数字接口:支持多种通信接口,增强了系统的灵活性和连接能力。
    - 低功耗设计:多种节能模式支持,可根据需求灵活调整功耗,提高电池寿命。
    市场竞争力:
    EFM8BB3微控制器凭借其高效的处理器性能、广泛的模拟和数字接口以及丰富的片上资源,在消费电子、工业控制、汽车电子等领域具有显著的市场竞争力。尤其是其灵活的电源管理和多种通信协议的支持,使其成为复杂系统设计的理想选择。

    应用案例和使用建议


    应用案例:
    - 智能家居传感器:通过内置的传感器和无线通信模块,EFM8BB3可以用于智能温湿度传感器、空气质量监测器等,实现远程监控和数据分析。
    - 工业控制系统:EFM8BB3的多通道PWM和定时器功能,使其适用于电机控制、信号发生器和复杂的控制算法。
    使用建议:
    - 在设计电源管理系统时,利用多个电源模式优化能耗,以延长设备的使用寿命。
    - 对于模拟信号处理,考虑使用内部温度传感器进行温度补偿,以提升测量精度。
    - 针对不同应用场景,选择合适的封装类型,如32引脚QFN封装适合空间有限的设计。

    兼容性和支持


    EFM8BB3与市场上常见的电子元器件和系统高度兼容,能够与多种外部设备无缝对接。Silicon Labs提供详细的开发工具和文档支持,包括软件库、参考设计和调试工具。此外,还提供全面的技术支持,帮助客户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备初始化失败 | 确认所有引脚配置正确,检查供电电压是否符合要求。|
    | 通信中断 | 检查外部串行通信线路是否有干扰,重新配置波特率。|
    | 定时器无法正常工作 | 确认时钟源设置正确,检查定时器相关寄存器配置。|

    总结和推荐


    EFM8BB3是一款高性能、多功能的8位微控制器,特别适合在复杂且资源受限的嵌入式应用中使用。其出色的模拟集成能力和多种数字接口,使其能够广泛应用于消费电子、工业控制、汽车电子等领域。通过合理配置和利用其低功耗模式,能够在保证性能的同时大幅降低功耗。总的来说,EFM8BB3是一款非常值得推荐的产品,特别是对于需要高精度模拟信号处理和丰富数字接口支持的应用场合。

EFM8BB31F32I-B-QSOP24R参数

参数
速度 50MHz
程序存储器类型 FLASH
接口类型 I2C,SMBus,SPI,UART,USART
最大工作供电电压 -
最小工作供电电压 -
振荡器类型 内部
外设 欠压检测/复位,POR,PWM,WDT
程序存储器大小 32KB
电压-电源(Vcc/Vdd) 2.2V~3.6V
最大时钟频率 -
数据转换器 A/D 13x12b、D/A 2x12b
数据总线宽度 8bit
RAM大小 2.25KB
核心处理器 CIP-51 8051
内核数 -
I/O数量 21
EEPROM大小 -
安装方式 贴片安装
零件状态 在售

EFM8BB31F32I-B-QSOP24R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8BB31F32I-B-QSOP24R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8BB31F32I-B-QSOP24R EFM8BB31F32I-B-QSOP24R数据手册

EFM8BB31F32I-B-QSOP24R封装设计

查看详情并下载
Symbol
Footprint
3D Model
