EFM8BB10F2I-A-QFN20R

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 25MHz 2KB FLASH 2KB 欠压检测/复位,POR,PWM,WDT 内部 16 I2C,SMBus,SPI,UART,USART A/D 15x12b 8bit CIP-51 8051 QFN-20-EP 贴片安装
供应商型号: SYE-EFM8BB10F2I-A-QFN20R
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM8BB10F2I-A-QFN20R

EFM8BB10F2I-A-QFN20R概述

    # EFM8BB1 Busy Bee Microcontroller Technical Overview

    1. 产品简介


    EFM8BB1属于繁忙蜜蜂(Busy Bee)系列MCU,是一款多功能8位微控制器,集成先进的模拟和通信外设,在小型封装中提供全面的功能集,使其非常适合空间受限的应用。通过高效的8051内核、增强脉宽调制(PWM)和精密模拟功能,EFM8BB1在嵌入式应用中表现出色。其主要应用领域包括电机控制、消费电子产品、传感器控制器、医疗设备和照明系统等。

    2. 技术参数


    关键特性:
    - 核心: 带管道结构的CIP-51核心,最大运行频率为25 MHz,完全兼容标准8051指令集。
    - I/O端口: 高达18个多功能、5V耐受I/O引脚。
    - 模拟转换器: 一个12位模数转换器(ADC)。
    - 比较器: 两个低功耗模拟比较器,带可调参考电压。
    - 温度传感器: 内置温度传感器。
    - PWM/PCA: 三通道增强型PWM/PCA模块。
    - 计时器: 四个16位定时器。
    - 通信接口: UART、SPI、SMBus/I2C。
    - 交叉矩阵: 灵活的优先级交叉矩阵,用于便捷的引脚映射。
    工作环境:
    - 工作温度范围:-40°C至+85°C或-40°C至+125°C。
    - 单电源供电:2.2V至3.6V。
    - 封装选项:QSOP24、SOIC16、QFN20。

    3. 产品特点和优势


    EFM8BB1以其紧凑的设计和高性能脱颖而出。它集成了高精度模拟和通信外设,同时保持了低功耗特性。此外,其内部资源丰富,如内部LDO调节器和多通道PWM/PCA模块,使其适用于各种复杂应用场景。该产品支持灵活的交叉矩阵配置,可实现复杂的外围设备路由,大大提升了系统的可扩展性和灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 电机控制: 利用其三通道PWM模块进行精准的电机速度和方向控制。
    - 传感器控制器: 通过12位ADC和双通道比较器处理多种传感器信号。
    - 消费电子产品: 提供高效率和低成本的解决方案,适合小型消费设备。
    使用建议:
    - 在设计中优先考虑其多通道PWM功能,以实现复杂的波形生成需求。
    - 充分利用其灵活的交叉矩阵,合理分配资源,减少外部电路设计的复杂性。

    5. 兼容性和支持


    EFM8BB1与其他电子元件具有良好的兼容性,可通过多种通信接口轻松集成到现有系统中。厂商提供了详细的参考文档和支持服务,包括在线论坛和技术支持热线,确保用户能够快速解决问题并实现最佳性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | ADC输出不稳定 | 检查输入信号是否符合要求,并调整参考电压设置。 |
    | 定时器中断未触发 | 确保定时器模式正确配置,并检查中断使能状态。 |
    | 系统无法进入休眠模式 | 检查所有外设是否已关闭,并确认休眠模式设置正确。|

    7. 总结和推荐


    综上所述,EFM8BB1凭借其高效的核心、丰富的外设和灵活的配置选项,成为了一款极具竞争力的微控制器产品。特别是在需要高度集成和低功耗的应用场景中,EFM8BB1表现卓越。我们强烈推荐此产品用于各种嵌入式控制系统和消费类电子产品设计。无论是开发原型还是批量生产,EFM8BB1都提供了可靠的支持和性价比高的解决方案。

EFM8BB10F2I-A-QFN20R参数

参数
最大时钟频率 -
核心处理器 CIP-51 8051
最大工作供电电压 -
程序存储器类型 FLASH
程序存储器大小 2KB
EEPROM大小 -
速度 25MHz
I/O数量 16
电压-电源(Vcc/Vdd) 2.2V~3.6V
最小工作供电电压 -
振荡器类型 内部
接口类型 I2C,SMBus,SPI,UART,USART
数据转换器 A/D 15x12b
数据总线宽度 8bit
外设 欠压检测/复位,POR,PWM,WDT
内核数 -
RAM大小 2KB

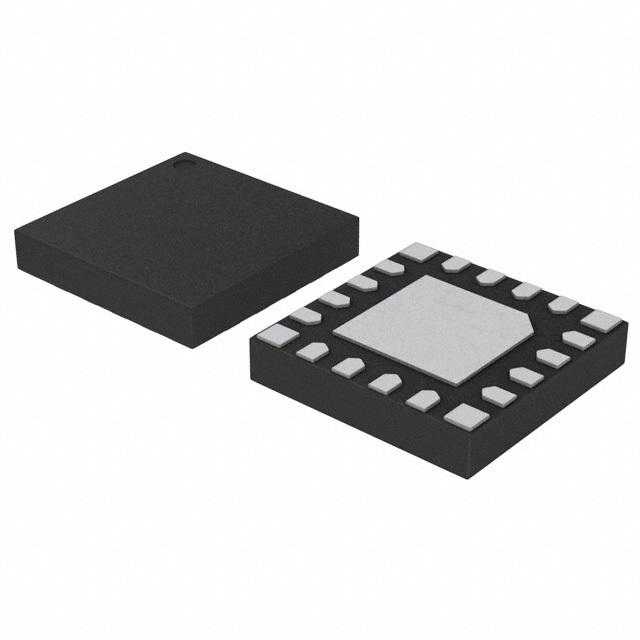

通用封装 QFN-20-EP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EFM8BB10F2I-A-QFN20R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8BB10F2I-A-QFN20R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8BB10F2I-A-QFN20R EFM8BB10F2I-A-QFN20R数据手册

EFM8BB10F2I-A-QFN20R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.8556 ¥ 7.1699
500+ $ 0.7812 ¥ 6.5465
1000+ $ 0.62 ¥ 5.1956
1500+ $ 0.62 ¥ 5.1956
3000+ $ 0.62 ¥ 5.1956
库存: 0
起订量: 349 增量: 1500
交货地:
最小起订量为:250
合计: ¥ 0
