EFM8SB10F8G-A-CSP16R

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 25MHz 4KB FLASH 8KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 13 2.2V 3.6V 25MHz I2C,SMBus,SPI,UART,USART A/D 9x12b 8bit CIP-51 8051 CSP-16 贴片安装,黏合安装
供应商型号: 336-3327-2-ND
供应商: Digi-Key
标准整包数: 1

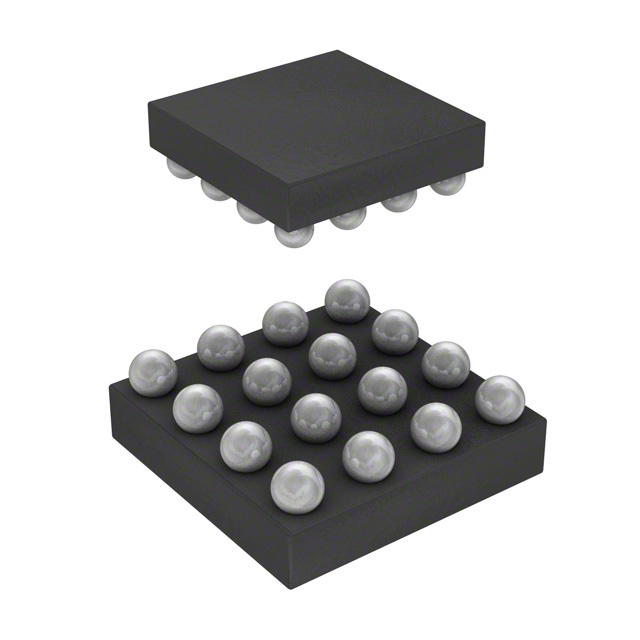

SILICON LABORATORIES 微控制器(MCU) EFM8SB10F8G-A-CSP16R

EFM8SB10F8G-A-CSP16R概述

    EFM8SB1 Sleepy Bee Microcontroller: A Comprehensive Overview

    1. 产品简介


    EFM8SB1 睡眠蜜蜂微控制器 是 Silicon Labs 公司 Sleepy Bee 家族系列中的一个高性能 8 位微控制器。该控制器以其低功耗特性和丰富的功能集而闻名,适合各种电池驱动的应用。它采用高效 8051 内核,配备 14 个高精度电容感应通道和精确模拟接口,适用于嵌入式应用。主要应用领域包括节能型设备、可穿戴设备、仪表盘和便携式消费电子产品。

    2. 技术参数


    - 核心参数:
    - CIP-51 8051内核,最大频率为25 MHz
    - 256字节SRAM和256字节XRAM(外部存储)
    - 内存:
    - 最多可达8KB闪存,支持在线重编程
    - 最多512字节RAM
    - 电源管理:
    - 内部低压降稳压器(LDO)用于CPU核心电压
    - 上电复位电路和掉电检测器
    - 时钟源:
    - 内置20 MHz低功耗振荡器(±10%精度)
    - 内置24.5 MHz精密振荡器(±2%精度)
    - 内置16.4 kHz低频振荡器或32 kHz实时时钟晶体
    - 外部时钟选项
    - 计时器/计数器和PWM:
    - 32位实时时钟(RTC)
    - 三通道可编程计数器阵列(PCA),支持多种模式,如PWM、捕获/比较、频率输出
    - 四个16位通用定时器
    - 通信与数字外设:
    - UART
    - SPI主/从模式
    - SMBus/I2C主/从模式
    - 16位CRC单元,支持自动校验
    - 模拟接口:
    - 电容感应(CS0)
    - 程序电流参考(IREF0)
    - 12位模数转换器(ADC0)
    - 1位低电流模拟比较器
    - 温度范围:
    - -40°C 至 +85°C
    - 封装选项:
    - QSOP24、QFN24、QFN20、CSP16
    - 温度等级:
    - G级(-40°C 至 +85°C)、A级(汽车级)

    3. 产品特点和优势


    EFM8SB1 微控制器的独特之处在于其卓越的低功耗特性。例如,最低的MCU睡眠电流仅为50 nA,并且在触摸唤醒模式下平均电流小于1 μA。其超快的唤醒时间(< 2 μs)使其非常适合需要快速响应的应用。此外,它还提供了高精度的模拟接口和多种通讯协议,使得该控制器能够灵活应用于多种场景。

    4. 应用案例和使用建议


    EFM8SB1 微控制器广泛应用于电池供电设备、可穿戴设备和仪器面板等领域。例如,在智能手表中,它可以作为传感器数据处理和控制的中心处理器。在医疗设备中,它可以帮助监测生理参数。对于这些应用,建议使用内部振荡器以保持稳定的工作状态,同时利用片上调试接口进行实时监控和调试。

    5. 兼容性和支持


    EFM8SB1 支持多种通信接口,包括UART、SPI 和 I2C/SMBus,这使得它能够与多种电子元件和设备轻松集成。Silicon Labs 提供全面的技术支持和文档,确保用户能够充分利用其功能。此外,通过预先加载的UART引导加载程序,用户可以方便地在现场更新固件。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动
    - 解决方案: 检查电源连接和配置是否正确,确认系统复位电路正常。
    - 问题: 数据传输不稳定
    - 解决方案: 验证通信时钟频率设置,确保没有硬件冲突。
    - 问题: 温度过高导致系统重置
    - 解决方案: 使用散热片或风扇辅助散热,确保工作温度在指定范围内。

    7. 总结和推荐


    EFM8SB1 睡眠蜜蜂微控制器凭借其卓越的低功耗特性、丰富的功能集以及宽泛的应用范围,成为一款值得推荐的产品。无论是对功耗敏感的电池驱动设备还是需要高速响应的嵌入式系统,EFM8SB1 都能提供优异的表现。强烈推荐在相关应用中使用 EFM8SB1,以获得最佳的系统性能和稳定性。

EFM8SB10F8G-A-CSP16R参数

参数
EEPROM大小 -
最小工作供电电压 2.2V
最大工作供电电压 3.6V
最大时钟频率 25MHz
程序存储器类型 FLASH
I/O数量 13
电压-电源(Vcc/Vdd) 1.8V~3.6V
速度 25MHz
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
接口类型 I2C,SMBus,SPI,UART,USART
振荡器类型 内部
核心处理器 CIP-51 8051
数据总线宽度 8bit
内核数 -
数据转换器 A/D 9x12b
程序存储器大小 8KB
RAM大小 4KB
通用封装 CSP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EFM8SB10F8G-A-CSP16R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8SB10F8G-A-CSP16R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8SB10F8G-A-CSP16R EFM8SB10F8G-A-CSP16R数据手册

EFM8SB10F8G-A-CSP16R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.9037 ¥ 7.563
5000+ $ 0.8802 ¥ 7.3658
库存: 7500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 18907.5
