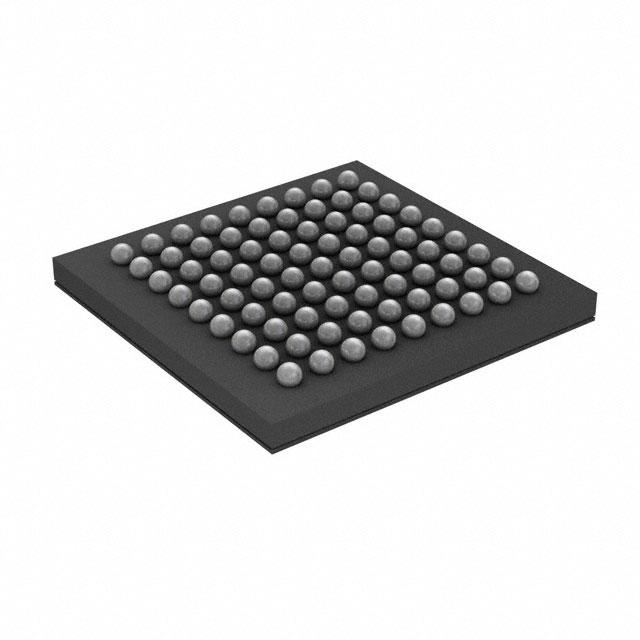

EFM32LG360F64G-E-CSP81

产品分类: 微控制器(MCU)
产品描述: 1.98V~3.8V 48MHz 32KB FLASH 64KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 65 1 1.98V 3.8V 48MHz I2C,IrDA,SPI,SmartCard,UART,USART,USB OTG A/D 8x12b,D/A 1x12b 32bit ARM® Cortex®-M3 BGA 贴片安装 4.36mm(长度)*4.28mm(宽度)
供应商型号: 336-3079-ND
供应商: Digi-Key
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32LG360F64G-E-CSP81

EFM32LG360F64G-E-CSP81概述

    EFM32 Leopard Gecko Family 数据手册解析

    1. 产品简介


    EFM32 Leopard Gecko MCUs(微控制器)是全球最节能的微控制器之一。它提供卓越的性能和在活动和睡眠模式下的超低功耗。EFM32LG 主要用于电池供电系统和对高性能和低能耗有高要求的应用场景,如智能计量、健康与健身应用、智能家居和工业自动化系统等。

    2. 技术参数


    - 核心及内存
    - 内核:ARM Cortex-M3,最高可达48MHz
    - 闪存:256/128/64 KB
    - RAM:32 KB
    - 电源
    - 电压范围:1.98 - 3.8V
    - 工作温度范围:-40°C 至 85°C
    - 电流消耗
    - 停止模式电流:0.65μA
    - 深度睡眠模式电流:0.95μA
    - 运行模式电流:211μA/MHz
    - 时钟管理
    - 高频RC振荡器
    - 低频RC振荡器
    - 超低频RC振荡器
    - 模拟接口
    - 12位1Msamples/s ADC
    - 12位500ksamples/s DAC
    - 外围设备
    - 最多93个通用I/O引脚
    - 多种通信接口:UART、SPI、I2C等
    - 看门狗定时器
    - USB接口

    3. 产品特点和优势


    - 低功耗设计:在停止模式下电流仅需0.65μA,在运行模式下仅为211μA/MHz。
    - 高性能内核:ARM Cortex-M3处理器,运行频率高达48MHz。
    - 广泛的外围设备:集成了多个通讯接口和传感器接口,提供丰富的外设选择。
    - 安全功能:内置硬件AES加密模块,支持AES 128/256位密钥加密。

    4. 应用案例和使用建议


    - 智能计量:EFM32LG适用于能源计量设备,如电表、水表和燃气表。利用其低功耗和高集成度,可以实现长时间的电池续航和高效的数据处理。
    - 健康与健身设备:该控制器可用于各种健身设备,通过高效的数据采集和处理能力,确保设备的可靠性和响应速度。
    - 家居自动化:EFM32LG能够用于家庭自动化系统,如报警和安防系统,提供安全稳定的监控和控制。

    5. 兼容性和支持


    - 兼容性:EFM32LG与多种外设和传感器兼容,易于与其他设备集成。
    - 支持:Silicon Labs提供详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题1:无法进入深度睡眠模式。
    - 解决方案:检查电源供应是否稳定,确保所有不必要的外设已关闭。
    - 问题2:系统时钟不稳定。
    - 解决方案:确认时钟配置正确,特别是高频和低频振荡器的设置。

    7. 总结和推荐


    EFM32 Leopard Gecko系列微控制器以其卓越的性能和超低功耗设计成为众多应用场景的理想选择。其广泛的功能集、可靠的稳定性以及全面的支持使得它在市场上具备极强的竞争力。强烈推荐给需要高性能和低功耗解决方案的开发人员和工程师。
    通过以上解析,您可以详细了解EFM32 Leopard Gecko微控制器的主要特性和适用场景,为您的项目选型提供有力支持。

EFM32LG360F64G-E-CSP81参数

参数
I/O数量 65
RAM大小 32KB
程序存储器大小 64KB
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
速度 48MHz
数据转换器 A/D 8x12b,D/A 1x12b
最小工作供电电压 1.98V
振荡器类型 内部
最大工作供电电压 3.8V
程序存储器类型 FLASH
最大时钟频率 48MHz
核心处理器 ARM® Cortex®-M3
电压-电源(Vcc/Vdd) 1.98V~3.8V
数据总线宽度 32bit
接口类型 I2C,IrDA,SPI,SmartCard,UART,USART,USB OTG
内核数 1
EEPROM大小 -
长*宽*高 4.36mm(长度)*4.28mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 停产

EFM32LG360F64G-E-CSP81厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32LG360F64G-E-CSP81数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32LG360F64G-E-CSP81 EFM32LG360F64G-E-CSP81数据手册

EFM32LG360F64G-E-CSP81封装设计

查看详情并下载
Symbol
Footprint
3D Model
