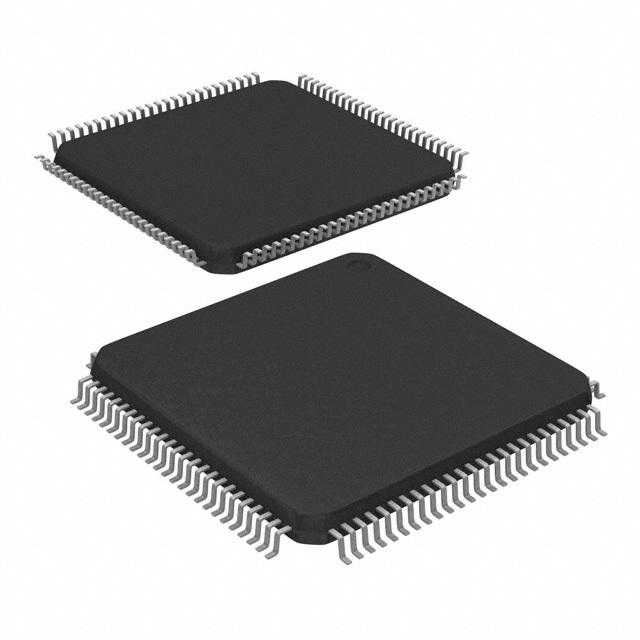

EFM32WG880F256-QFP100

产品分类: 微控制器(MCU)
产品描述: 1.85V~3.8V 48MHz 32KB FLASH 256KB 欠压检测/复位,DMA,I²S,LCD,POR,PWM,WDT 内部 85 3.8V 48MHz EBI,EMI,I2C,IrDA,SPI,UART,USART,智能卡 A/D 8x12b,D/A 2x12b 32bit ARM® Cortex®-M4F LQFP-100
供应商型号: SYE-EFM32WG880F256-QFP100
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32WG880F256-QFP100

EFM32WG880F256-QFP100概述

    EFM32 Wonder Gecko Family 技术手册解析

    1. 产品简介


    产品类型:
    EFM32 Wonder Gecko MCU(微控制器单元)系列是一类高性能、低功耗的32位ARM Cortex-M4微控制器。它包含多个型号,如EFM32WG230、EFM32WG290、EFM32WG330等,针对不同的应用需求提供不同配置。
    主要功能:
    - 高性能32位处理器,最高运行速度可达48MHz。
    - 支持浮点运算和数字信号处理指令。
    - 内置硬件加密模块(AES)。
    - 支持多种通信接口(如USART、SPI、I2C、USB)。
    - 具备超低功耗模式,包括停止模式(Stop mode)和深度睡眠模式(Deep Sleep mode)。
    应用领域:
    适用于各种电池供电系统、智能计量、健康和健身应用、智能家居及工业自动化等领域。

    2. 技术参数


    关键规格:
    - CPU核心: ARM Cortex-M4 CPU,支持浮点运算单元(FPU)
    - 主频: 最高48MHz
    - 存储器: Flash内存范围为64KB到256KB,RAM范围为32KB
    - 电源电压: 1.98V至3.8V
    - 工作温度范围: -40°C至85°C
    电源特性:
    - 停机模式电流: 0.65μA
    - 运行模式电流: 211μA/MHz
    - 深度睡眠模式电流: 63μA/MHz
    - 超低功耗模式电流: 20nA(关机模式)
    时钟特性:
    - 包含高频率RC振荡器、低频率RC振荡器、低频晶体振荡器和超低频RC振荡器
    - 集成外部总线接口(EBI)支持外部内存映射
    外设特性:
    - 12位ADC,采样率可达1Msamples/s
    - 12位DAC,采样率可达500ksamples/s
    - 3个运算放大器,带宽高达6.1MHz
    - 3个脉冲计数器
    - 4个通用定时器/计数器
    - 2个低功耗定时器

    3. 产品特点和优势


    优势总结:
    - 超高能效: 在各种工作模式下均表现出极低的电流消耗。
    - 高性能计算能力: 48MHz主频和FPU支持复杂算法运算。
    - 丰富接口: 提供多种串行和并行通信接口,方便与外部设备连接。
    - 安全特性: 内置硬件加密模块(AES),确保数据传输安全。
    - 多功能外设: 集成了广泛的模拟和数字外设,便于集成复杂的系统设计。

    4. 应用案例和使用建议


    应用场景:
    - 智能电表: 通过低功耗特性和丰富的接口,适用于电能、燃气、水表的智能计量。
    - 医疗设备: 例如血糖仪、血压计等需要长时间稳定工作的医疗设备。
    - 智能家居: 用于报警系统、温控系统等家庭自动化设备。
    - 健康和健身设备: 支持实时数据采集和处理。
    使用建议:
    - 考虑功耗要求: 选择合适的型号以满足应用所需的电流消耗水平。
    - 考虑温度范围: 确保选择的产品能在预期的工作环境中正常运行。
    - 外设兼容性: 检查外设的需求是否与MCU支持的接口相匹配。
    - 软件开发工具链: 利用Silicon Labs提供的完整开发套件,提高开发效率。

    5. 兼容性和支持


    兼容性:
    - EFM32WG MCU系列与其他品牌的传感器和通信模块具有良好的兼容性,便于集成到现有的系统中。
    - 支持多种编程语言(如C/C++),并提供了完整的SDK和API文档。
    支持和维护:
    - Silicon Labs提供了详尽的技术文档和支持服务,包括在线论坛、电话技术支持和官方社区。
    - 提供预编程的USB/UART启动加载程序,简化调试过程。

    6. 常见问题与解决方案


    常见问题与解决方案:
    | 问题 | 解决方案 |

    | 主频不稳定 | 检查外部晶振是否正常工作,调整CMU设置 |
    | 电流消耗过高 | 确认是否进入低功耗模式,检查外设是否全部关闭 |
    | ADC读数不准 | 校准内部参考电压,检查接线是否有误 |
    | 通信异常 | 确认波特率设置正确,检查外部设备的物理连接 |

    7. 总结和推荐


    总结:
    EFM32 Wonder Gecko MCU系列是一款集高性能与低功耗于一体的微控制器,适合各种电池供电系统及高能效要求的应用场合。它具备丰富的内置外设、强大的安全特性以及便捷的开发工具,能够显著提升系统的整体性能和稳定性。
    推荐:
    强烈推荐给寻求高性能、低功耗解决方案的设计者和开发者。无论是在工业控制、智能家居还是医疗设备等领域,EFM32 Wonder Gecko都能提供卓越的支持。

EFM32WG880F256-QFP100参数

参数
速度 48MHz
数据转换器 A/D 8x12b,D/A 2x12b
接口类型 EBI,EMI,I2C,IrDA,SPI,UART,USART,智能卡
程序存储器类型 FLASH
数据总线宽度 32bit
内核数 -
核心处理器 ARM® Cortex®-M4F
最大时钟频率 48MHz
外设 欠压检测/复位,DMA,I²S,LCD,POR,PWM,WDT
程序存储器大小 256KB
最大工作供电电压 3.8V
I/O数量 85
振荡器类型 内部
最小工作供电电压 -
电压-电源(Vcc/Vdd) 1.85V~3.8V
EEPROM大小 -
RAM大小 32KB
通用封装 LQFP-100
零件状态 在售

EFM32WG880F256-QFP100厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32WG880F256-QFP100数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32WG880F256-QFP100 EFM32WG880F256-QFP100数据手册

EFM32WG880F256-QFP100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2124 ¥ 52.0599
库存: 0
起订量: 49 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0
