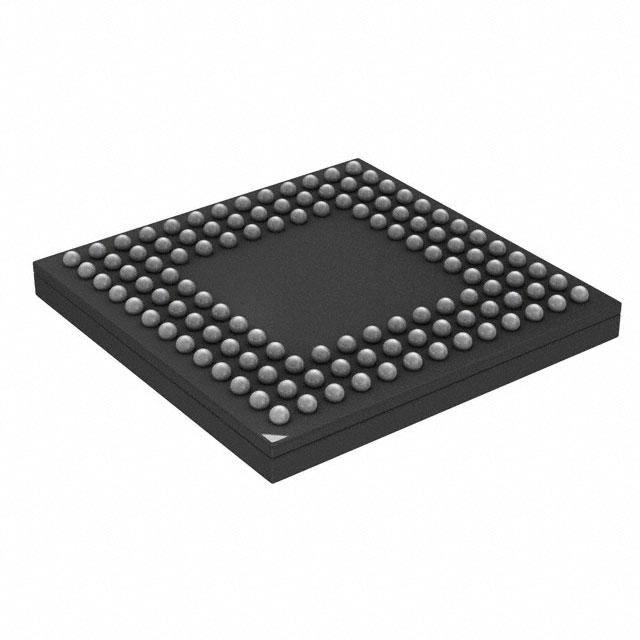

EFM32GG12B810F1024GL120-A

产品分类: 微控制器(MCU)
产品描述: 192KB FLASH 1MB 95 3.8V 72MHz CAN,I2C,SPI,UART,USART,USB 32bit ARM,ARM Cortex M4 BGA-120 贴片安装
供应商型号: 2950054
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 微控制器(MCU) EFM32GG12B810F1024GL120-A

EFM32GG12B810F1024GL120-A概述

    EFM32 Giant Gecko Series 1 Family:高性能低功耗微控制器

    1. 产品简介


    EFM32 Giant Gecko Series 1家族是世界上最节能的微控制器之一,提供新型连接接口和用户界面特性。EFM32GG12是这一系列的一部分,具有强大的32位ARM® Cortex®-M4处理器,并通过一个独特的加密硬件引擎提供强大的安全性,支持AES、ECC、SHA和真随机数生成器(TRNG)。它还具备SD/MMC/SDIO控制器、八位/四比特串行外围接口(SPI)内存控制器、CAN总线控制器、PDM接口、高度稳健的电容触摸感应、增强的alpha融合图形引擎以及用于智能能源计量的LESENSE/PCNT增强功能。这些功能使其非常适合电池供电的应用以及其他需要高性能和低功耗的应用。

    2. 技术参数


    - 处理器: ARM Cortex-M4 CPU,频率可达72 MHz
    - 内存:
    - 闪存: 1024 KB 或 512 KB
    - RAM: 192 KB
    - 功耗:
    - 低功耗模式下电流消耗:
    - EM0: 76 μA/MHz
    - EM2: 1.8 μA (保留16KB RAM和RTCC运行)
    - 接口和支持:
    - 低功耗USB (无晶振)
    - 1至8通道通用异步收发传输器 (UART/SPI/SmartCard/ IrDA/I2S/LIN)
    - CAN总线控制器 (版本2.0A和2.0B)
    - 16通道外部中断
    - 支持高达95个通用输入输出引脚 (GPIO)
    - 温度范围: -40°C 至 +85°C 和 -40°C 至 +125°C
    - 封装:
    - QFN64 (9x9 mm)
    - TQFP64 (10x10 mm)
    - TQFP100 (14x14 mm)
    - BGA112 (10x10 mm)
    - BGA120 (7x7 mm)

    3. 产品特点和优势


    EFM32GG12系列微控制器具有以下几个显著特点:
    - 高性能ARM Cortex-M4 CPU平台,高达72MHz的处理能力。
    - 强大的DSP指令支持和浮点运算单元,适用于各种复杂的计算任务。
    - 独特的安全特性,如硬件加密引擎,支持AES、ECC、SHA和真随机数生成器,适用于安全关键应用。
    - 支持多种通信接口,如低功耗USB、CAN总线、USART和SPI,满足多样化的通讯需求。
    - 极低功耗模式,适合电池供电设备。
    - 高度集成的硬件,减少外设和外部电路的需求,降低系统成本。

    4. 应用案例和使用建议


    - 工业自动化:EFM32GG12可用于工业自动化系统中的传感器数据采集和处理。
    - 智能家电:在家庭自动化系统中,EFM32GG12可以作为家庭自动化控制中心的微控制器。
    - 物联网设备:EFM32GG12适合用于各种物联网设备,例如智能家居设备和可穿戴设备。

    使用建议:
    - 在设计应用时,考虑到低功耗要求,应尽量利用低功耗模式和休眠模式。
    - 针对不同的应用需求选择合适的封装类型,以满足特定的设计要求。
    - 优化代码以充分利用硬件特性,提高系统的整体性能和效率。

    5. 兼容性和支持


    EFM32GG12系列微控制器与其他标准电子元件和设备兼容。厂商提供了丰富的技术支持文档和在线资源,以帮助开发者解决在开发过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 设备无法进入深度睡眠模式。
    - 解决方案: 检查电源电压是否稳定,确认所有不使用的外设均已正确配置为低功耗模式。
    - 问题: 通信接口出现错误。
    - 解决方案: 检查通信协议配置是否正确,确保引脚配置和通信速率设置得当。
    - 问题: 系统重启频繁。
    - 解决方案: 检查是否有过热或电压不稳定的情况,调整电源管理设置并进行散热优化。

    7. 总结和推荐


    总体来说,EFM32GG12系列微控制器是一款高性能、低功耗且具备丰富安全特性的微控制器,非常适合应用于工业自动化、智能家居、物联网设备等领域。它的低功耗特性使其成为电池供电设备的理想选择,而强大的处理能力和丰富的接口支持使得它能够满足各种复杂的应用需求。如果您正在寻找一款高可靠性的微控制器来构建您的项目,我们强烈推荐使用EFM32GG12系列。

EFM32GG12B810F1024GL120-A参数

参数
接口类型 CAN,I2C,SPI,UART,USART,USB
RAM大小 192KB
程序存储器大小 1MB
数据总线宽度 32bit
最小工作供电电压 -
EEPROM大小 -
速度 -
电压-电源(Vcc/Vdd) -
程序存储器类型 FLASH
外设 -
I/O数量 95
振荡器类型 -
最大工作供电电压 3.8V
内核数 -
最大时钟频率 72MHz
核心处理器 ARM,ARM Cortex M4
数据转换器 -
通用封装 BGA-120
安装方式 贴片安装
包装方式 托盘

EFM32GG12B810F1024GL120-A厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32GG12B810F1024GL120-A数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM32GG12B810F1024GL120-A EFM32GG12B810F1024GL120-A数据手册

EFM32GG12B810F1024GL120-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.2558
10+ ¥ 87.9721
25+ ¥ 86.4012
50+ ¥ 86.4012
100+ ¥ 84.8302
250+ ¥ 84.8302
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
