EFM8SB10F4G-A-QFN20

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 25MHz 4KB FLASH 4KB 欠压检测/复位,POR,PWM,WDT 内部 16 3.6V 25MHz I2C,SMBus,SPI,UART,USART A/D 9x12b 8bit CIP-51 8051 QFN 贴片安装 3mm*3mm*550μm
供应商型号: 634-8SB10F4GAQF20
供应商: Mouser
标准整包数: 1

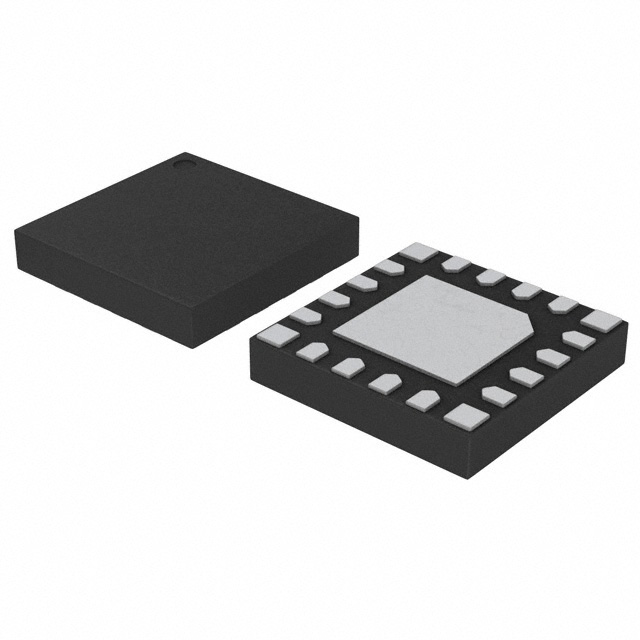

SILICON LABORATORIES 微控制器(MCU) EFM8SB10F4G-A-QFN20

EFM8SB10F4G-A-QFN20概述


    产品简介


    EFM8SB1 简介
    EFM8SB1 是Silicon Labs的Sleepy Bee系列微控制器之一,以其极低的功耗和全面的功能集而著称。这些设备特别适合电池供电的应用,因其结合了创新的低功耗技术和从节能模式快速唤醒的能力。核心是高效的8051内核,拥有14个高质量电容式触摸通道和精密模拟功能,适用于各种嵌入式应用。
    主要功能和应用领域
    - 能量友好型特性:包括最低的睡眠电流(50 nA)、最低的活动电流(150 μA/MHz)和最低的触摸唤醒平均电流(<1 μA)。
    - 广泛的应用:穿戴设备、仪器面板、电池供电的消费电子产品、物联网(IoT)设备等。

    技术参数


    主要技术规格
    - 工作电压:1.8 V 至 3.6 V
    - 温度范围:-40°C 至 85°C
    - 存储温度:-65°C 至 150°C
    电源管理
    - 工作电流:最高电流3.6 mA,休眠模式下最低电流0.05 μA
    - 工作频率:系统时钟频率高达25 MHz
    内存
    - 闪存:最多8 KB,可现场重编程
    - RAM:最多512字节
    外设
    - 数字接口:SPI、I2C、UART等
    - 模拟接口:12位ADC、电容式触摸、比较器等
    封装选项
    - 引脚数:24针、20针、16针
    - 封装类型:QFN24、QFN20、QSOP24、CSP16

    产品特点和优势


    产品特点
    - 极低功耗:EFM8SB1 在多种模式下都表现出极低的功耗,包括正常模式、空闲模式和休眠模式,显著延长了电池寿命。
    - 集成化功能:内置的电容式触摸感应、低功耗比较器以及12位ADC提供了丰富的功能集。
    - 高效通信接口:包括SPI、I2C和UART在内的多种通信接口使得与外部设备的连接更为便捷。
    优势
    - 能源效率高:EFM8SB1 具有最低的MCU睡眠电流和最低的触摸唤醒平均电流,使其成为需要长时间运行的设备的理想选择。
    - 高灵活性:多功能I/O引脚可以配置为GPIO或数字/模拟功能,增加了设计的灵活性。
    - 强大的开发支持:提供UART引导加载程序和完整的调试接口,简化了开发过程。

    应用案例和使用建议


    应用案例
    - 穿戴设备:利用其低功耗和触摸感应功能,适用于智能手表、健康监测设备等。
    - 电池供电的消费电子产品:例如无线耳机、遥控器等。
    使用建议
    - 功耗优化:合理利用不同模式下的功耗特性,通过在不使用时禁用某些外设来降低功耗。
    - 布局布线建议:确保电源引脚旁有适当的去耦电容,以减少噪声干扰。

    兼容性和支持


    兼容性
    - 接口兼容:支持标准的SPI、I2C和UART接口,易于与其他系统集成。
    - 封装兼容:提供多种封装选项,适用于不同的应用需求。
    支持
    - 软件支持:提供详细的参考手册和应用笔记,便于用户进行二次开发。
    - 硬件支持:提供完整的调试工具和开发板,帮助开发者轻松上手。

    常见问题与解决方案


    常见问题
    1. 如何进入休眠模式?
    - 解决方案:可以通过设置特定的寄存器位将设备切换到休眠模式。详细步骤参见参考手册。

    2. 如何处理唤醒后代码执行的问题?
    - 解决方案:确认所有必要的初始化步骤已经完成,并且系统时钟已正确配置。
    3. 如何解决通信中断问题?
    - 解决方案:检查通信协议配置是否正确,确保相关的中断服务例程没有冲突。

    总结和推荐



    总结


    - EFM8SB1 在能量效率、集成度和开发支持方面表现优异。极低的功耗使其成为电池供电设备的理想选择。灵活的I/O配置和丰富的外设使其在多种应用场景中表现出色。
    推荐
    - 推荐在需要长时间运行、低功耗的电池供电设备中使用EFM8SB1。特别是对于穿戴设备、物联网设备以及各类电池供电的消费电子产品,EFM8SB1提供了理想的解决方案。

EFM8SB10F4G-A-QFN20参数

参数
电压-电源(Vcc/Vdd) 1.8V~3.6V
外设 欠压检测/复位,POR,PWM,WDT
振荡器类型 内部
内核数 -
核心处理器 CIP-51 8051
速度 25MHz
最小工作供电电压 -
程序存储器大小 4KB
数据总线宽度 8bit
最大工作供电电压 3.6V
最大时钟频率 25MHz
接口类型 I2C,SMBus,SPI,UART,USART
数据转换器 A/D 9x12b
程序存储器类型 FLASH
RAM大小 4KB
I/O数量 16
EEPROM大小 -
长*宽*高 3mm*3mm*550μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

EFM8SB10F4G-A-QFN20厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8SB10F4G-A-QFN20数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8SB10F4G-A-QFN20 EFM8SB10F4G-A-QFN20数据手册

EFM8SB10F4G-A-QFN20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.714 ¥ 22.9333
10+ $ 1.748 ¥ 14.7706
25+ $ 1.496 ¥ 12.6412
100+ $ 1.1232 ¥ 9.491
250+ $ 1.0746 ¥ 9.0804
500+ $ 0.9936 ¥ 8.3959
1000+ $ 0.7657 ¥ 6.4703
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.93
