C8051T610-GQR

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 25MHz 1.25KB OTP 16KB POR,PWM,Temp Sensor,WDT 内部 29 1.8V 3.6V 25MHz SMBus (2-Wire,I2C),SPI,UART,USART A/D 21x10b 8bit 8051 QFP 贴片安装,黏合安装 7mm*7mm*1.4mm
供应商型号: SYE-C8051T610-GQR
供应商: 海外现货
标准整包数: 1

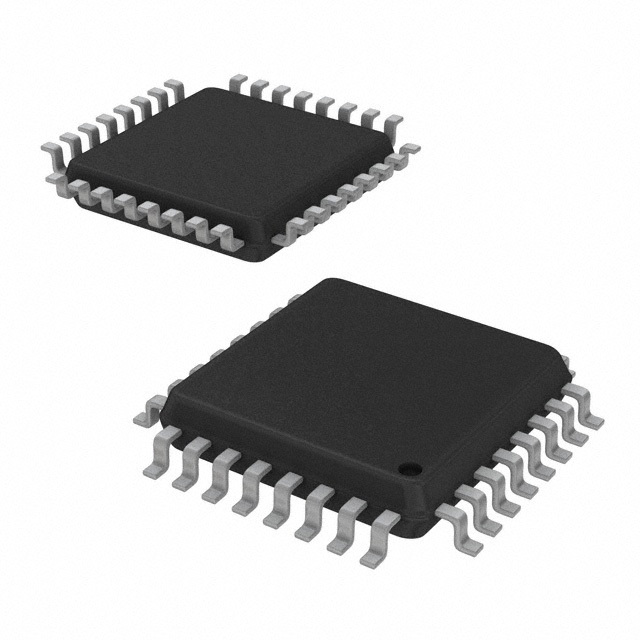

SILICON LABORATORIES 微控制器(MCU) C8051T610-GQR

C8051T610-GQR概述

    C8051T610/1/2/3/4/5/6/7 Mixed-Signal Byte-Programmable EPROM MCU

    1. 产品简介


    C8051T610/1/2/3/4/5/6/7是一款高度集成的混合信号字编程EPROM单片机(MCU)。它具有强大的模拟和数字外设,适用于各种工业控制、医疗设备、智能家居及物联网应用等领域。该系列MCU采用高速8051微控制器内核,提供灵活的编程和高性能处理能力。

    2. 技术参数


    - 供电电压: 1.8至3.6V
    - 内存配置:
    - 内部数据RAM: 1280字节 (256 + 1024)
    - 字编程EPROM代码存储器: 16KB/8KB
    - 处理器核心: 高速8051微控制器内核,每秒可达25百万指令(MIPS)
    - 温度范围: -40°C 至 +85°C
    - 时钟源: 内部振荡器和外部振荡器(RC、陶瓷或CMOS)
    - 模拟外设:
    - 10位ADC: 最高采样速率500ksps
    - 比较器: 可配置为中断和复位源,低功耗(<0.5 µA)
    - 数字外设:
    - 29/25/21个可配置的I/O端口
    - 硬件增强型UART、SMBus™和增强型SPI™串行接口
    - 四个16位计数器/定时器
    - 可编程计数器阵列 (PCA) 支持五个捕捉/比较模块和PWM功能

    3. 产品特点和优势


    - 高集成度: 集成高性能ADC、多个比较器、计数器/定时器、PCA等功能,减少了外围电路的需求。
    - 灵活的电源管理: 支持多种电源管理模式,如Idle模式和Stop模式,以延长电池寿命。
    - 易于开发: 提供完整的开发套件,包括用于代码开发的C8051F310 MCU。
    - 高性能处理: 高速8051微控制器内核,执行速度达25MIPS,能够高效处理复杂任务。

    4. 应用案例和使用建议


    - 工业控制: 适用于自动化生产线上的传感器数据采集和控制。可以利用PCA功能实现精确的PWM控制。
    - 医疗设备: 配备内部温度传感器,可用于医疗设备中监测关键部位的温度变化。
    - 智能家居: 使用UART和SMBus进行数据传输,适用于智能家居中的传感器网络。
    - 使用建议: 在进行高精度数据采集时,应确保外部传感器的连接稳定,避免信号干扰。

    5. 兼容性和支持


    - 兼容性: 支持广泛的I/O配置,便于与其他标准外围设备连接。例如,其SMBus接口符合行业标准。
    - 技术支持: 提供详细的开发文档和技术支持服务,帮助开发者快速上手。

    6. 常见问题与解决方案


    - 问题1: 无法启动系统。
    - 解决方案: 检查供电电压是否在正常范围内(1.8至3.6V),确认复位引脚正确配置。
    - 问题2: 数据读取错误。
    - 解决方案: 检查数据总线和地址总线连接是否正常,确保EPROM内存没有损坏。
    - 问题3: 定时器功能不准确。
    - 解决方案: 检查时钟源配置是否正确,确保内部或外部振荡器工作正常。

    7. 总结和推荐


    综上所述,C8051T610/1/2/3/4/5/6/7是一款高性能且高度集成的混合信号MCU,特别适合需要多功能和高集成度的应用场合。它提供了丰富的功能集,支持多种电源管理和通信协议,非常适合工业、医疗和消费电子领域的开发。强烈推荐此产品给那些寻求高性能、低成本解决方案的开发者。

C8051T610-GQR参数

参数
I/O数量 29
最小工作供电电压 1.8V
内核数 -
速度 25MHz
电压-电源(Vcc/Vdd) 1.8V~3.6V
核心处理器 8051
振荡器类型 内部
数据转换器 A/D 21x10b
最大工作供电电压 3.6V
最大时钟频率 25MHz
外设 POR,PWM,Temp Sensor,WDT
程序存储器类型 OTP
EEPROM大小 -
数据总线宽度 8bit
RAM大小 1.25KB
接口类型 SMBus (2-Wire,I2C),SPI,UART,USART
程序存储器大小 16KB
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

C8051T610-GQR厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

C8051T610-GQR数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES C8051T610-GQR C8051T610-GQR数据手册

C8051T610-GQR封装设计

查看详情并下载
Symbol
Footprint
3D Model
