EFM8LB12F32ES0-C-QFN32R

产品分类: 微控制器(MCU)
产品描述: 2.2V~3.6V 72MHz 2.25KB FLASH 32KB Brown-out Detect/Reset,POR,PWM,WDT 内部 29 2.2V 3.6V 72MHz I2C,SMBus,SPI,UART,USART A/D 20x14b; D/A 4x12b 8bit CIP-51 8051 QFN-32 贴片安装,黏合安装
供应商型号: FL-EFM8LB12F32ES0-C-QFN32R
供应商: 海外现货
标准整包数: 1

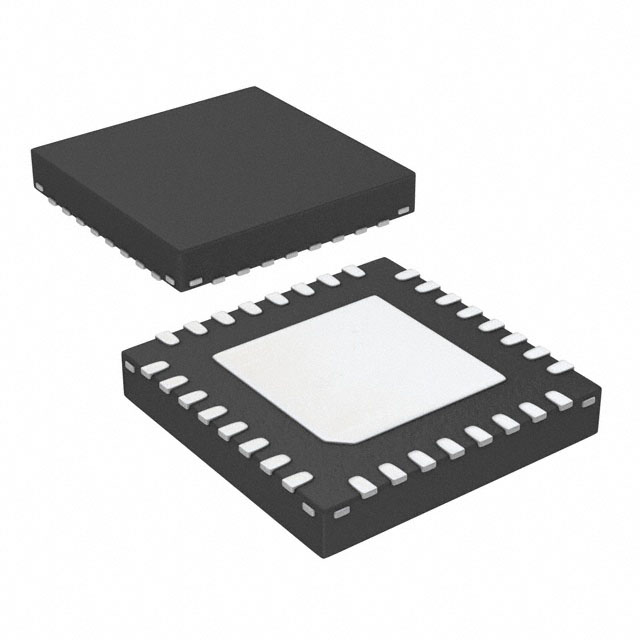

SILICON LABORATORIES 微控制器(MCU) EFM8LB12F32ES0-C-QFN32R

EFM8LB12F32ES0-C-QFN32R概述


    产品简介


    EFM8LB1 Microcontroller
    EFM8LB1是Silicon Labs激光蜜蜂系列MCU的一部分,属于高性能8位微控制器,具有强大的模拟和数字功能集,适用于小型封装。它主要应用于对模拟要求极为严格的应用场景,如光学网络模块、精密仪器仪表、工业控制与自动化以及智能传感器等。

    技术参数


    - 核心处理器: 带72 MHz最大运行频率的流水线8位8051 MCU内核
    - 多功能I/O引脚: 最多29个多功能引脚
    - 模拟到数字转换器(ADC): 14位,采样速率达900 ksps
    - 数字到模拟转换器(DAC): 最多四通道,具备同步和PWM功能
    - 温度传感器: 内部校准,精度±3°C
    - 内部振荡器: 72 MHz和24.5 MHz,准确度为±2%
    - 通信接口: 包含两个UART(最高3 Mbaud)、SPI、I2C、SMBus等
    - 定时器/计数器: 六个16位通用定时器
    - 可配置逻辑单元: 四个
    - 电源范围: 2.2 V至3.6 V
    - 封装选项: 4x4 mm 32针QFN、3x3 mm 24针QFN、32针QFP、24针QSOP等

    产品特点和优势


    - 高效的内核: 使用72 MHz的流水线8051内核,执行速度快,功耗低。
    - 丰富的外设: 集成14位ADC、四个12位DAC、多个定时器及多个通信接口,满足多样化的应用需求。
    - 灵活的I/O配置: 多功能I/O引脚支持多种功能设定,便于灵活设计。
    - 先进的电源管理: 提供多种电源模式(正常、空闲、挂起、打盹、关机),以适应不同的应用场合,降低功耗。
    - 集成的温度传感器: 内置温度传感器提供高精度的温度监测能力。
    - 广泛的兼容性: 支持多种外部时钟源,增强系统的灵活性。

    应用案例和使用建议


    - 光学网络模块: 在光学网络模块中,EFM8LB1可以用来处理高速的数据传输和信号转换。
    - 智能传感器: 可以用于智能传感器的设计中,提供精准的数据采集和处理能力。
    - 工业控制: 由于其高性能和丰富的外设,非常适合用于工业控制系统中,实现复杂控制算法的实时处理。
    使用建议:
    - 在开发过程中,合理分配资源,充分利用内部振荡器和温度传感器提高系统整体性能。
    - 在选择电源模式时,根据实际应用场景选择合适的模式,确保功耗最低化。

    兼容性和支持


    - 兼容性: 该芯片支持多种外部时钟源和通信接口,易于与其他标准设备兼容。
    - 支持和维护: Silicon Labs提供全面的技术支持,包括详细的参考手册和开发工具,帮助用户快速上手。

    常见问题与解决方案


    - 问题1: 设备在某些条件下不能正确启动。
    - 解决方案: 检查供电电压是否符合规范,确认所有必要的引脚都已正确连接。
    - 问题2: 数据传输不稳定。
    - 解决方案: 调整通信接口参数,如波特率和数据格式,确保数据完整性。
    - 问题3: 温度测量不准确。
    - 解决方案: 确认温度传感器配置正确,定期校准以保证测量精度。

    总结和推荐


    EFM8LB1是一款高度集成的混合信号系统级芯片,具有高效能的内核、丰富的外设资源和灵活的电源管理。其出色的模拟和数字性能使其在各种嵌入式应用中表现出色,特别是需要高精度模拟信号处理的应用。
    我们强烈推荐此产品给那些寻求高性能、低成本、灵活配置的嵌入式应用开发者。EFM8LB1无疑将是您项目中不可或缺的选择。

EFM8LB12F32ES0-C-QFN32R参数

参数
电压-电源(Vcc/Vdd) 2.2V~3.6V
最小工作供电电压 2.2V
数据总线宽度 8bit
最大时钟频率 72MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 -
速度 72MHz
接口类型 I2C,SMBus,SPI,UART,USART
程序存储器大小 32KB
I/O数量 29
内核数 -
核心处理器 CIP-51 8051
数据转换器 A/D 20x14b; D/A 4x12b
程序存储器类型 FLASH
RAM大小 2.25KB
振荡器类型 内部
最大工作供电电压 3.6V
通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EFM8LB12F32ES0-C-QFN32R厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM8LB12F32ES0-C-QFN32R数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 微控制器(MCU) SILICON LABORATORIES EFM8LB12F32ES0-C-QFN32R EFM8LB12F32ES0-C-QFN32R数据手册

EFM8LB12F32ES0-C-QFN32R封装设计

查看详情并下载
Symbol
Footprint
3D Model
