首页  >  产品百科  >  6SL32203YE140UP0

6SL32203YE140UP0

产品分类: 电机驱动器
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-6SL32203YE140UP0
供应商: Mouser
标准整包数: 1

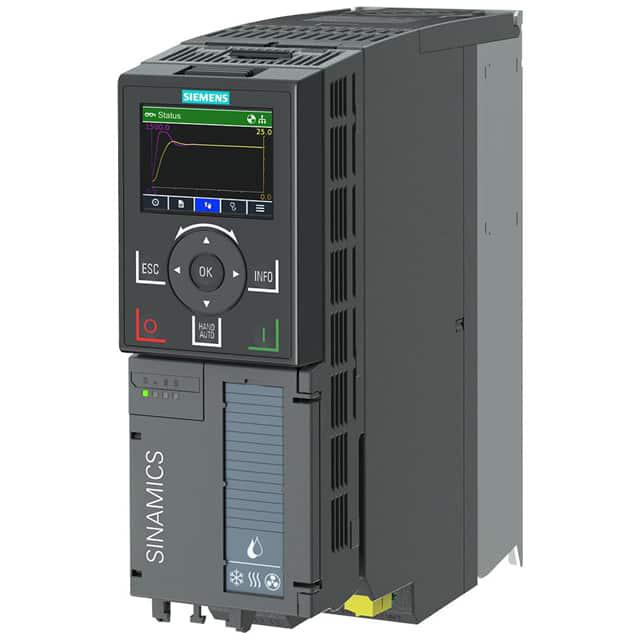

SIEMENS/西门子 电机驱动器 6SL32203YE140UP0

6SL32203YE140UP0概述

    SINAMICS G120X 技术手册概述

    1. 产品简介


    SINAMICS G120X 是一款高性能的变频器,主要用于工业自动化和控制应用。它属于 SINAMICS G120 系列产品的一部分,主要设计用于驱动异步电机,支持 V/f 控制、矢量控制及无传感器矢量控制等多种控制模式。其广泛应用于输送带系统、压缩机、泵类、风机等领域,确保高效能和可靠的操作。

    2. 技术参数


    以下是 SINAMICS G120X 的关键技术和规格参数:
    | 参数 | 值 |

    | 额定电压(LO) | 380 ... 480 V |
    | 额定电压(HO) | 380 ... 480 V |
    | 线频率 | 47 ... 63 Hz |
    | 额定电流(LO) | 4.30 A |
    | 额定电流(HO) | 4.80 A |
    | 输出功率(LO) | 1.10 kW |
    | 输出功率(HO) | 1.50 kW |
    | 过载能力 | 110% 基本负载电流 IL (60 秒, 每 300 秒周期)
    150% 基本负载电流 IH (60 秒, 每 600 秒周期) |
    | 最大输出电流 | 4.30 A |
    | 工作温度范围 | -25 ... 55 °C (-13 ... 131 °F) |
    | 存储温度范围 | -40 ... 70 °C (-40 ... 158 °F) |
    | 运输温度范围 | -40 ... 70 °C (-40 ... 158 °F) |
    | 湿度 | 95%,40°C 条件下,无凝露与结冰 |
    | 效率 | 0.98 |
    | 音压等级 | 55 dB (1 米) |
    | 电源损失 | 0.060 kW |
    | 信号电缆最大长度 | 300 m |
    | 电机电缆最大长度 | 150 m |
    | 额定电压 | 400V IEC 480V NEC |
    | 通信 | PROFIBUS DP |

    3. 产品特点和优势


    - 高效节能:SINAMICS G120X 在各种工作条件下提供高效率,有效降低能耗。
    - 高过载能力:能够在短时间内承受超过额定电流的负荷,保证系统的稳定运行。
    - 多控制模式:支持多种控制方式,包括 V/f 控制、矢量控制及无传感器矢量控制,适应不同工况需求。
    - 内置保护机制:具有强大的过载、短路及电机保护功能,确保设备的安全运行。
    - 集成多种接口:包括数字输入、模拟输入和编码器接口,易于与其他系统集成。

    4. 应用案例和使用建议


    SINAMICS G120X 主要应用于工业生产过程中的风机、泵、压缩机等设备。根据其高效能、宽广的工作温度范围及高可靠性,推荐在苛刻环境下使用,例如钢铁、化工及汽车制造等行业。在具体应用时,建议合理设置参数以达到最佳性能,同时注意散热措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:支持多种通信协议如 PROFIBUS DP,可以轻松与现有系统集成。
    - 技术支持:西门子公司提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    - 问题:启动时电机无法正常运转。
    解决方案:检查输入电压是否符合要求,确保接线正确且牢固。
    - 问题:设备显示过热报警。
    解决方案:增加通风或调整冷却设置,减少负载。
    - 问题:操作面板无法正常显示。
    解决方案:重启设备或重新连接操作面板线缆。

    7. 总结和推荐


    总体来看,SINAMICS G120X 变频器以其卓越的性能、灵活的控制能力和广泛的应用范围成为众多工业应用的理想选择。特别是在需要高效节能、强大保护和高度集成的场合下,此款变频器的优势更为明显。因此,我们强烈推荐用户考虑采用 SINAMICS G120X,以实现更好的系统性能和经济效益。

6SL32203YE140UP0参数

参数
最小工作供电电压 -
最大工作供电电压 -
电压 - 负载 -
电机类型 -
电机类型 - AC,DC -
拓扑 -
接口类型 -
工艺 -
额定电流 -
功率 -
功能 -
零件状态 在售
包装方式 盒装

6SL32203YE140UP0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6SL32203YE140UP0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电机驱动器 SIEMENS/西门子 6SL32203YE140UP0 6SL32203YE140UP0数据手册

6SL32203YE140UP0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 862.2288 ¥ 7285.8334
10+ $ 825.867 ¥ 6978.5762
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
