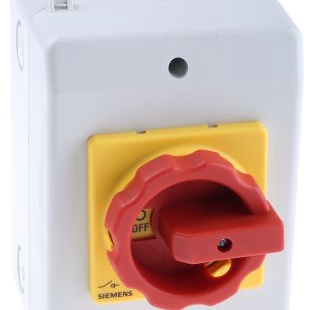

3LD2264-0TB53

产品分类: 旋转开关
厂牌: SIEMENS/西门子
产品描述: Siemens 隔离开关, 3P极, 最大电流 32A, 是
供应商型号: 5187326
供应商: 海外现货
标准整包数: 1
SIEMENS/西门子 旋转开关 3LD2264-0TB53

3LD2264-0TB53概述

    # 电子元器件技术手册解析:SENTRON 3LD2264-0TB53 紧急断开开关

    1. 产品简介


    SENTRON 3LD2264-0TB53 是一款高性能的紧急断开开关,专为工业和商业用途设计。它属于 3LD 系列产品,主要用于切断电路,以确保人员和设备的安全。该产品支持三极设计,具有 IP65 防护等级,适用于多种恶劣环境条件下的应用。主要功能包括:主开关、断路器、紧急停止开关、安全开关以及维护/维修开关等。
    应用领域
    - 工业自动化
    - 配电系统
    - 机械设备控制
    - 输配电系统

    2. 技术参数


    以下是该产品的关键技术规格:
    | 参数类别 | 描述 |

    | 型号 | 3LD2264-0TB53 |
    | 品牌 | SENTRON |
    | 设计 | 紧急停止开关 |
    | 显示版本 | 手动操作模式:1(ON)- 0(OFF) |
    | 操作方式 | 旋转式操作机构,红色/黄色标识 |
    | 极数 | 3 极 |
    | 机械寿命 | 100,000 次循环 |
    | 电气耐久性 | AC-23A / 690V 下 6,000 次循环 |
    | 绝缘电压 | 690V(额定值) |
    | 浪涌电压等级 | 6kV(额定值) |
    | 保护等级 | IP65 / NEMA 1, 4X, 12 |
    | 功率损耗 | 1.8W/每极(额定值) |
    | 运行频率 | 最大 50 次/小时 |
    | 工作电流 | 32A(AC 额定值),400V 下 22A(AC-23A) |
    | 短路电流容量 | 4.5kA(440V 下)、5kA(690V 下) |

    3. 产品特点和优势


    SENTRON 3LD2264-0TB53 具有以下显著特点和优势:
    1. 高可靠性:具备长达 10 万次的机械寿命和高电气耐久性。
    2. 防护能力强:IP65 防护等级及 NEMA 1、4X 和 12 认证,适合各种恶劣环境。
    3. 安全性:可锁定至 OFF 位置,增加操作安全性。
    4. 灵活性:支持三极配置,适应复杂电路需求。
    5. 环保设计:采用环保材料制造,符合国际环保标准。

    4. 应用案例和使用建议


    应用场景
    SENTRON 3LD2264-0TB53 常用于以下场景:
    - 工业生产线上的紧急停机控制。
    - 配电柜内的断路器替换升级。
    - 高要求安全区域的保护开关。
    使用建议
    - 在安装时,确保接地牢固,避免因接触不良导致故障。
    - 定期检查开关的磨损情况,避免因老化影响性能。
    - 对于高温或低温环境,需额外考虑散热或保温措施。

    5. 兼容性和支持


    兼容性
    - 支持多种连接方式:固体导线、细绞线、粗绞线。
    - 适用于铜导体,范围为 1.5mm² 至 16mm²。
    厂商支持
    Siemens 提供详尽的技术文档、培训课程以及售后服务支持,帮助客户快速部署和使用。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关无法完全断开 | 检查电源状态并重新测试。 |
    | 开关过热 | 减少负载或更换更大额定值的熔丝。 |
    | 开关操作不灵活 | 润滑操作杆或检查是否有机械阻塞。 |

    7. 总结和推荐


    综合评估
    SENTRON 3LD2264-0TB53 是一款性能优异、应用广泛的紧急断开开关。其高可靠性和多样化的适用场景使其成为工业应用的理想选择。尤其在安全性要求较高的场合,该产品表现尤为突出。
    推荐结论
    我们强烈推荐该产品用于需要高安全性和稳定性的场景,特别是在恶劣环境中需要频繁操作的工业自动化项目中。对于寻求高效且可靠的断开开关解决方案的用户来说,SENTRON 3LD2264-0TB53 是一个理想的选择。
    如需更多详细信息,请访问 Siemens 官方网站或联系技术支持团队获取更多信息!

3LD2264-0TB53参数

参数
转档方式 -
触点时间 -
引脚数量 -
每层极数 3
开关功能 -
开关配置 -
最大交流触点电压 -
最大直流触点电压 -
长*宽*高 100mm*140mm*81mm
安装方式 螺纹安装
应用等级 工业级

3LD2264-0TB53厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3LD2264-0TB53数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 旋转开关 SIEMENS/西门子 3LD2264-0TB53 3LD2264-0TB53数据手册
