6EP19312EC21

产品分类: 开关电源
厂牌: SIEMENS/西门子
产品描述: 360W 1 22V(DC) 29V(DC) 24V DIN导轨安装 125mm*50mm*125mm
供应商型号: 3473-6EP19312EC21-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 开关电源 6EP19312EC21

6EP19312EC21概述


    产品简介

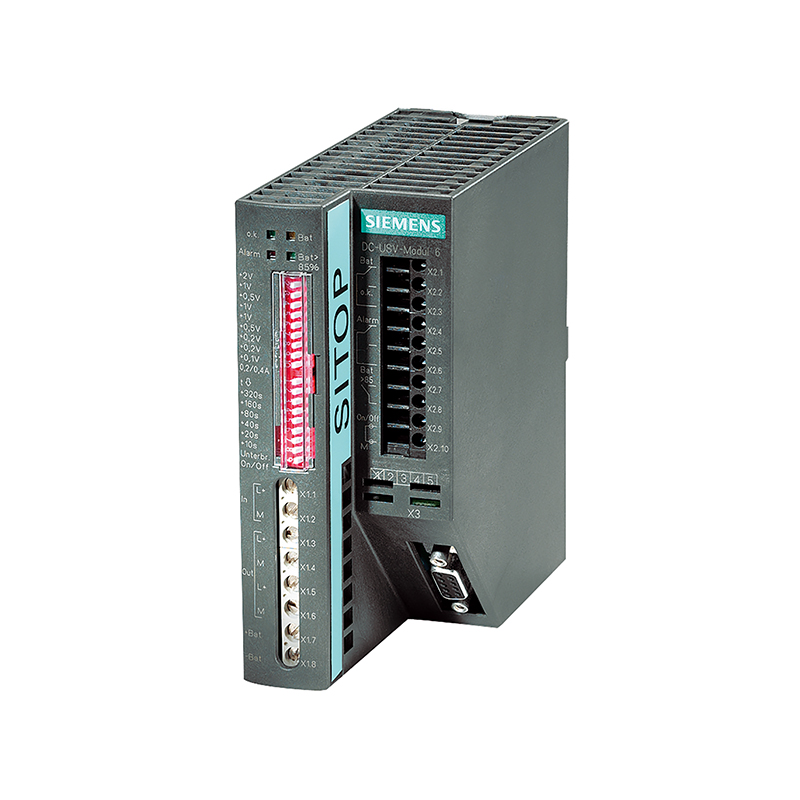

    SITOP DC-USV-Modul 15(型号为6EP1931-2EC21、6EP1931-2EC31和6EP1931-2EC42)是西门子SITOP系列的产品之一,主要用于工业自动化环境中。它是一种安装在标准导轨上的电源模块,可以提供不间断电源保护。这种模块适用于多种负载电流供应系统,最大可缓冲负载电流达到15A。

    技术参数


    - 输入电压范围:22至29V直流电(DC)
    - 输入电流:
    - 在24V且电池充电时,最大输入电流为16.0A DC
    - 在24V且已充电电池供电时,最大输入电流为15.1A DC
    - 输出电压:24V DC
    - 输出电流:15A DC
    - 电池充电电流:0.35A DC 或 0.7A DC
    - 输出功率损失:
    - 在24V且电池充电时:约16.0W
    - 在24V且已充电电池供电时:约14.0W
    - 在缓冲模式下:约15.0W
    - 输入和输出特性:
    - 输入端:通过L+和M端连接到24V DC电源系统
    - 输出端:通过L+和M端为负载供电
    - 电池模块特性:
    - 可选择不同温度下的充电电压设置(例如:-10°C时为29.0V)
    - 充电电压范围:26.3至29.3V DC
    - 缓冲时间设置:通过DIP开关设置,可以在5秒到635秒之间进行调节
    - 信号和接口:
    - LED指示灯:用于显示不同操作状态
    - 远程控制接口:支持通过USB或串行接口进行远程控制
    - 重量:
    - 6EP1931-2EC21:0.4kg
    - 6EP1931-2EC31/42:0.45kg
    - 运行条件:
    - 温度:0至+60°C
    - 湿度:相对湿度5%至85%,绝对湿度1g/m³至25g/m³

    产品特点和优势


    SITOP DC-USV-Modul 15提供了以下几个显著的优势和特点:
    - 可靠性:通过使用高质量的电池模块来确保可靠的操作。
    - 灵活配置:可以通过调整DIP开关来设置不同的工作参数,如电池充电电流、缓冲时间和触发阈值。
    - 环境适应性强:能够在较宽的温度和湿度范围内工作。
    - 多重保护机制:具备反向极性保护、过流保护和深度放电保护等功能,保障设备的安全性。
    - 信号监测:通过LED指示灯和报警系统,能够快速准确地反映设备状态。
    - 远程监控:支持通过USB或串行接口进行远程监控和管理。

    应用案例和使用建议


    SITOP DC-USV-Modul 15在许多工业自动化系统中都有广泛的应用。例如,在生产线控制系统中,它可以作为电源后备系统,确保在主电源中断的情况下继续为关键负载供电,从而提高系统的可靠性和安全性。此外,这种模块还可以应用于不间断电源系统、数据中心和其他需要高可靠性的电力供应场合。
    使用建议
    - 安装注意事项:安装时需确保设备通风良好,周围留有足够的空间以便散热。建议将DC-USV-Modul 15安装在远离其他电气设备的位置,以减少电磁干扰的影响。
    - 电池维护:定期检查并维护电池模块,确保电池处于良好的工作状态。对于铅酸电池,建议在首次启动系统时对其进行多次充放电循环,以延长其使用寿命。
    - 远程监控:如果使用USB或串行接口进行远程监控,建议使用专门的软件工具,以方便读取和处理设备信号。

    兼容性和支持


    SITOP DC-USV-Modul 15兼容西门子生产的各种电池模块(例如:6EP1935-6MD11、6EP1935-6MD31等)。为了确保最佳的工作效果,建议使用与之配套的专用电池模块。西门子公司提供详尽的技术支持和售后服务,可以通过官方网站获取更多信息和技术文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 确保设备接线正确,检查电源电压是否符合要求 |
    | 电池模块故障 | 更换损坏的电池模块 |
    | 缓冲时间过短 | 重新设置缓冲时间参数 |
    | LED指示灯异常 | 检查线路连接和设备状态 |

    总结和推荐


    SITOP DC-USV-Modul 15是一款高性能的不间断电源保护模块,适合于各种工业自动化环境。它的设计考虑到了高可靠性和易于维护的特点,使其成为市场上值得信赖的选择。根据以上对其技术参数和功能的分析,强烈推荐该产品给需要高可靠性和稳定电源供应的用户。同时,建议在安装和使用过程中遵循厂家提供的指导手册,以确保最佳的工作性能。

6EP19312EC21参数

参数
最小输入电压 22V(DC)
输出数量 1
负载调节 -
电流-输出1 -
电压-输出4 -
电压-输出1 24V
最大输入电压 29V(DC)
电压-输出3 -
电流-输出2 -
电压-输出2 -
输出功率 360W
长*宽*高 125mm*50mm*125mm
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

6EP19312EC21厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP19312EC21数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 开关电源 SIEMENS/西门子 6EP19312EC21 6EP19312EC21数据手册

6EP19312EC21封装设计

查看详情并下载
Symbol
Footprint
3D Model
