6EP14372BA20

产品分类: 开关电源
厂牌: SIEMENS/西门子
产品描述: Siemens 西门子 导轨电源, SITOP PSU300S系列, 24V 直流输出, 340 → 550V 交流输入
供应商型号: 3473-6EP14372BA20-ND
供应商: Digi-Key
标准整包数: 1

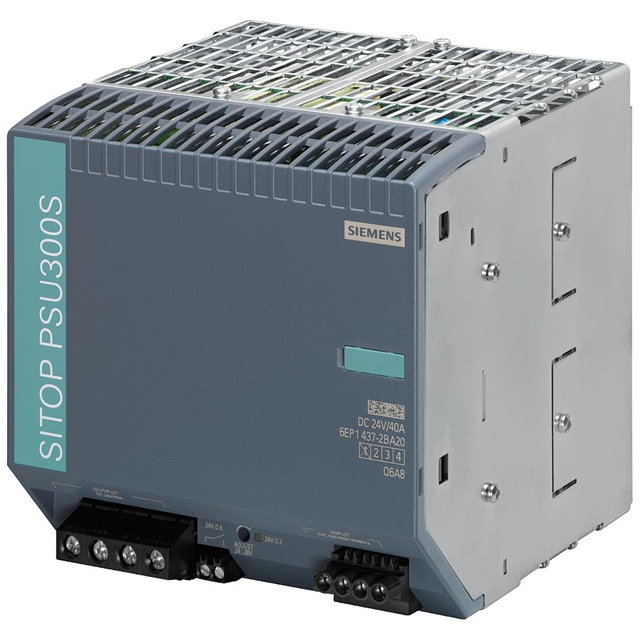

SIEMENS/西门子 开关电源 6EP14372BA20

6EP14372BA20概述

    SITOP PSU300S/3AC/24VDC/40A 技术手册

    产品简介


    SITOP PSU300S 是一款高效率、稳定的三相交流输入电源转换器,专门设计用于工业自动化和控制系统中的直流电源供应。它能够提供24V直流输出电压,最大输出电流为40A,适用于各种需要稳定直流电源的场合,例如工厂自动化设备、机器人、PLC控制系统等。

    技术参数


    - 输入参数
    - 输入电源网络:三相交流
    - 供电电压范围:最小值400V,最大值500V
    - 初始电压:340V
    - 全幅电压:550V
    - 宽范围输入设计:是
    - 缓冲时间:在输入电压为400V时,功率失电情况下缓冲时间为6ms
    - 额定频率:50Hz/60Hz(可调节范围47-63Hz)
    - 输入电流:在额定电压400V时为2A;在500V时为1.7A
    - 冲击电流限制:在25℃时最大为60A
    - I2t 值:最大3.4A²·s
    - 熔断保护:无
    - 断路器保护:需要3极微型断路器10-16A特性C或3RV2011-1DA10 (设置3A) 或3RV2711-1DD10 (UL 489-listed, DIVQ)
    - 输出参数
    - 输出电压曲线:受控、隔离的直流电压
    - 输出电压:24V直流
    - 输出电压相对总公差:±3%
    - 输出电压相对控制精度(输入电压缓慢波动):±1%
    - 输出电压相对控制精度(负载波动):±2%
    - 残余纹波电压:最大150mV
    - 电压峰值:最大240mV
    - 可调输出电压:24...28V
    - 输出电流:额定值40A;最大范围0...40A;在+45°C时为48A;+60...+70°C:降额3%/K
    - 供电功率:典型960W
    - 短期过载电流:启动短路时最大65A;运行短路时最大65A
    - 过载能力持续时间:启动短路时100ms;运行短路时100ms
    - 效率
    - 效率:91.5%
    - 功耗:在额定输出电压下典型89W
    - 闭环控制
    - 相对控制精度(输入电压快速波动):±3%
    - 相对控制精度(电阻负载变化):50/100/50%典型±1.5%
    - 保护与监控
    - 过压保护:在内部故障时输出电压<35V
    - 输出短路保护:是
    - 短路保护机制:电子关闭,自动重启
    - 超流能力:正常运行150% Iout 额定值可持续5秒/分钟
    - 安全特性
    - 输入与输出之间的电气隔离:是
    - 输出电压安全性:符合EN 60950-1和EN 50178标准
    - 安全等级:Class I
    - 防护等级:IP20
    - 认证
    - 认证标准:CE、UL、CSA、cCSAus、EAC、船用认证(如ABS、DNV GL)

    产品特点和优势


    SITOP PSU300S 的显著特点是其高效率和宽范围输入电压的设计。它具有强大的过载能力和短路保护功能,确保在极端条件下也能稳定运行。同时,其输出电压可调,使得该产品能够在不同应用场景中灵活应用。

    应用案例和使用建议


    - 应用案例
    SITOP PSU300S 广泛应用于工业自动化领域,特别是在需要高稳定性和可靠性的场景,例如汽车制造生产线、食品加工设备、能源管理控制系统等。

    - 使用建议
    在安装过程中,请确保正确连接电源线和负载线,并根据环境温度选择合适的防护措施。同时,在负载突然变化的情况下,可以通过调整输出电压来实现更平稳的过渡。

    兼容性和支持


    SITOP PSU300S 可以与其他标准电气配件无缝兼容,如冗余模块、缓冲模块、选择性模块和直流UPS。厂商提供了详细的安装和操作手册,用户可以在遇到问题时参考手册进行排查。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方法:检查输入电压是否在正常范围内,确认连接是否正确,必要时更换熔断器或断路器。
    2. 问题:输出电压不稳定
    - 解决方法:确认输入电压波动范围是否超出允许范围,检查内部线路是否有松动或损坏。
    3. 问题:设备过热
    - 解决方法:确保良好的通风条件,避免长时间在高温环境下运行,适当降低负载。

    总结和推荐


    SITOP PSU300S 是一款高效、稳定的电源转换器,特别适合在工业环境中使用。其广泛的输入电压范围、强大的保护功能和可靠的性能使其在市场上具备较强的竞争力。我们强烈推荐在工业自动化项目中选用这款产品。

6EP14372BA20参数

参数
电流-输出1 -
输出数量 1
电压-输出1 24V
最小输入电压 400V(AC)
电压-输出3 -
电压-输出4 -
电流-输出2 -
负载调节 2%
电压-输出2 -
输出功率 960W
最大输入电压 500V(AC)
长*宽*高 125mm*90mm*125mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 散装

6EP14372BA20厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6EP14372BA20数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 开关电源 SIEMENS/西门子 6EP14372BA20 6EP14372BA20数据手册

6EP14372BA20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 726.8456 ¥ 6082.7891
10+ $ 654.8755 ¥ 5480.4895
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6082.78
