首页  >  产品百科  >  6SL32201YE420UF0

6SL32201YE420UF0

产品分类: 电机驱动器
厂牌: SIEMENS/西门子
产品描述: 400V~480V 交流电机 380V~480VAC 380V~480VAC 底座安装
供应商型号:
供应商:
标准整包数: 0

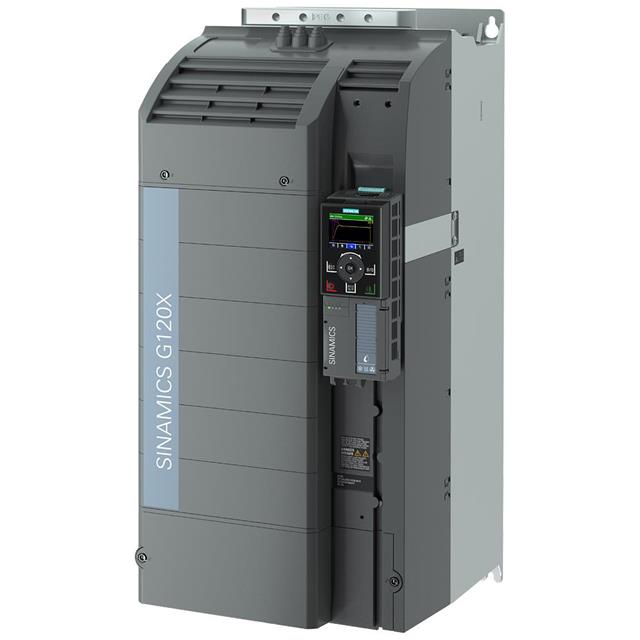

SIEMENS/西门子 电机驱动器 6SL32201YE420UF0

6SL32201YE420UF0概述

    SINAMICS G120X 技术手册解析

    1. 产品简介


    SINAMICS G120X 是一款高性能的变频驱动器,适用于工业自动化领域。其主要功能是通过调节电机的电压和频率来实现对电机转速和扭矩的精确控制,从而满足不同负载需求。该产品广泛应用于泵、风机、压缩机及传送带等机械设备的驱动系统中,确保高效、稳定和可靠的运行。

    2. 技术参数


    - 输入电源:三相交流电,电压范围为 380 至 480 V(+10%/-20%),频率范围为 47 至 63 Hz。
    - 输出功率:额定电压为 400 V IEC / 480 V NEC,低过载(LO)模式下输出功率为 75 kW / 100 hp,高过载(HO)模式下为 55 kW / 75 hp。
    - 电流规格:LO 模式下的额定电流为 145 A,HO 模式下为 110 A;最大输出电流可达 196 A。
    - 脉冲频率:4 kHz。
    - 频率控制:矢量控制下的输出频率范围为 0 至 200 Hz,V/f 控制下的输出频率范围为 0 至 550 Hz。
    - 效率:功率因数 λ 为 0.90 至 0.95,偏移因子 cos φ 为 0.99,效率 η 为 0.98。
    - 环境条件:允许的操作温度范围为 -20°C 至 45°C,运输和储存温度范围分别为 -40°C 至 70°C 和 -25°C 至 55°C。相对湿度在操作过程中可达 95%,但在 40°C 下不允许凝露和结冰。

    3. 产品特点和优势


    SINAMICS G120X 以其出色的性能和高可靠性著称。其支持多种闭环控制技术,如 V/f 线性/平方律/可参数化、无传感器矢量控制等,能够满足复杂的应用需求。此外,该产品具备高效的电力转换能力和低噪音水平,使得其在各种恶劣环境下都能表现出色,具备较强的市场竞争力。

    4. 应用案例和使用建议


    在实际应用中,SINAMICS G120X 常用于水处理系统中的水泵控制、空调系统中的风机控制以及各种生产流水线上的传送带控制。为了达到最佳效果,建议根据实际负载情况选择合适的控制模式(如 LO 或 HO)。同时,在安装时应注意信号电缆的屏蔽处理,以避免电磁干扰影响系统的稳定性。

    5. 兼容性和支持


    SINAMICS G120X 支持多种通信协议,如 PROFINET 和 EtherNet/IP,便于与 PLC 和其他自动化设备进行无缝连接。此外,它还兼容标准的 IEC60721-3-3 环境条件分类,保证了广泛的适用性。西门子公司为其提供全面的技术支持和服务,包括产品培训、故障诊断和定期维护。

    6. 常见问题与解决方案


    - Q1:如何确定正确的控制模式?
    - A1:依据实际负载特性选择 LO 或 HO 模式。例如,在恒定负载下使用 LO 模式,在需要短期过载能力的应用中使用 HO 模式。

    - Q2:遇到电磁干扰怎么办?
    - A2:使用屏蔽良好的电缆,并遵循最佳接地实践,以减少外部干扰的影响。

    7. 总结和推荐


    总体来看,SINAMICS G120X 作为一款高性能变频器,具备卓越的性能和广泛的应用范围,非常适合于工业自动化领域。其强大的控制能力和优良的兼容性使其成为众多工业用户的首选。鉴于其出色的品质和广泛的适用性,强烈推荐该产品用于各种工业场合。

6SL32201YE420UF0参数

参数
最小工作供电电压 380V~480VAC
最大工作供电电压 380V~480VAC
功率 -
电压 - 负载 400V~480V
工艺 -
接口类型 -
额定电流 -
电机类型 交流电机
拓扑 -
功能 -
电机类型 - AC,DC -
安装方式 底座安装
零件状态 在售
包装方式 盒装

6SL32201YE420UF0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

6SL32201YE420UF0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 电机驱动器 SIEMENS/西门子 6SL32201YE420UF0 6SL32201YE420UF0数据手册

6SL32201YE420UF0封装设计

查看详情并下载
Symbol
Footprint
3D Model
