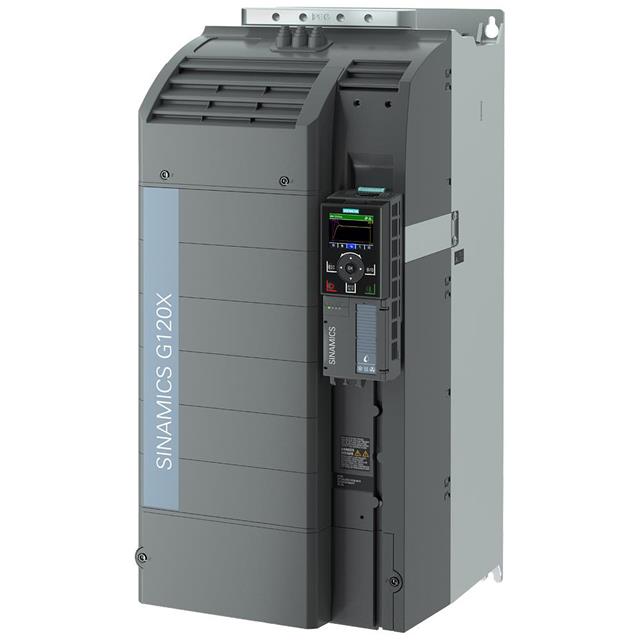

6SL32201YE440UF0

产品分类: 电机驱动器
厂牌: SIEMENS/西门子
产品描述: 400V~480V 交流电机 380V~480VAC 380V~480VAC 底座安装
供应商型号:
供应商:
标准整包数: 0
SIEMENS/西门子 电机驱动器 6SL32201YE440UF0

6SL32201YE440UF0概述

    SINAMICS G120X 技术手册

    产品简介


    SINAMICS G120X 是一款高性能变频器,专为工业自动化领域的广泛应用设计。它能够通过精确控制电机的速度和转矩来优化机器运行效率。该变频器适用于各种类型的三相交流电机,并广泛应用于输送系统、泵站、压缩机、风机等领域。

    技术参数


    - 输入电压:380至480V,±10% 至 -20%
    - 输入频率:47至63Hz
    - 输出电压:400V(IEC),480V(NEC)
    - 额定电流(LO):172A(380V),151A(400V)
    - 额定电流(HO):154A(380V),132A(400V)
    - 最大输出电流:241A
    - 输出频率范围(矢量控制):0至200Hz
    - 输出频率范围(V/f控制):0至550Hz
    - 效率:高达97%
    - 噪音水平(1m处):72dB
    - 冷却方式:空气冷却(集成风扇)
    - 功率因数:0.90至0.95
    - 电磁干扰(EMC):未指定
    - 输入端口:6个数字输入,1个安全数字输入,2个继电器输出,0个晶体管输出
    - 输出端口:1个模拟输出,PTC/KTY接口
    - 封闭环控制技术:V/f线性/平方律/参数化,FCC,V/f ECO线性/平方律
    - 矢量控制:无传感器
    - 电机温度传感器:±5°C精度
    - 通信协议:PROFINET,EtherNet/IP
    - 工作环境温度:操作 -20至45°C,运输 -40至70°C,储存 -25至55°C
    - 相对湿度:最大95%,40°C下不得冷凝和结冰

    产品特点和优势


    1. 高效率:高达97%的效率,确保低能耗,降低运行成本。
    2. 广泛的电压和频率范围:适合多种工业应用,适应性强。
    3. 强大的过载能力:支持长时间高负载运行,提高系统可靠性。
    4. 丰富的输入输出接口:配备多个数字输入、安全输入、继电器输出和模拟输出端口,易于集成到不同系统中。
    5. 先进的控制技术:支持V/f线性/平方律控制、FCC和无传感器矢量控制,实现精准的速度和扭矩控制。
    6. 良好的散热设计:集成风扇确保高效冷却,延长设备寿命。
    7. 广泛的标准认证:符合UL、cUL、CE、C-Tick、EAC、KCC和REACH标准,确保在全球范围内合规。

    应用案例和使用建议


    SINAMICS G120X 广泛应用于各种工业场景,如输送系统、水泵站和压缩机。对于输送系统,推荐使用矢量控制模式以实现更高的速度精度;对于风机应用,则可以考虑采用V/f控制模式以简化系统复杂度。同时,建议在高温、高湿环境下使用时采取额外防护措施,如增加风道、使用干燥剂等,以避免设备受潮损坏。

    兼容性和支持


    SINAMICS G120X 支持多种通信协议(如PROFINET、EtherNet/IP),易于与PLC和其他设备集成。此外,西门子公司提供全面的技术支持和维护服务,包括安装指导、故障排查和定期维护计划,确保用户能够在整个生命周期内获得最佳体验。

    常见问题与解决方案


    1. 问题:设备启动时出现过热报警
    - 解决方案:检查冷却系统是否正常运行,确认环境温度是否超出允许范围。如有必要,可适当调整通风条件或降低负载。
    2. 问题:电机无法达到设定转速
    - 解决方案:检查电源电压和频率是否稳定,确认设置的V/f比值正确。如需更高精度,考虑切换到矢量控制模式。
    3. 问题:设备通讯中断
    - 解决方案:检查通信线路是否连接良好,确认使用的通信协议与控制器设置一致。更新固件或重置设备可能有助于解决问题。

    总结和推荐


    SINAMICS G120X 变频器凭借其卓越的性能和可靠性,在工业自动化领域表现出色。其高效率、广泛的适用性和丰富的功能使其成为众多应用的理想选择。虽然价格相对较高,但考虑到其出色的性能和长期使用成本效益,强烈推荐在关键应用中采用此设备。

6SL32201YE440UF0参数

参数
功率 -
拓扑 -
额定电流 -
电压 - 负载 400V~480V
接口类型 -
工艺 -
最小工作供电电压 380V~480VAC
功能 -
电机类型 - AC,DC -
电机类型 交流电机
最大工作供电电压 380V~480VAC
安装方式 底座安装
零件状态 在售
包装方式 盒装
