GP1A53HRJ00F

产品分类: 其他传感器
厂牌: SHARP
产品描述: Photointerrupter Transmissive 5mm Photologic, Pull up 5-Pin
供应商型号: GP1A53HRJ00F
供应商: 国内现货
标准整包数: 1
SHARP 其他传感器 GP1A53HRJ00F

GP1A53HRJ00F概述

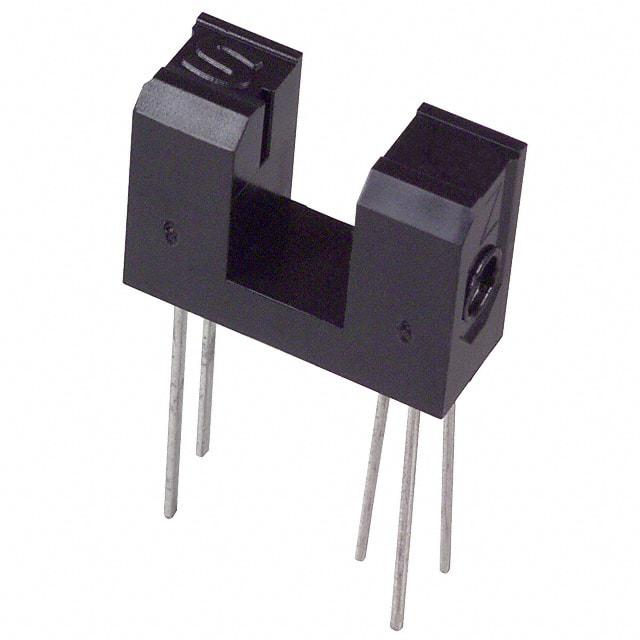

    GP1A53HRJ00F 5mm Gap Transmissive Photointerrupter

    产品简介


    GP1A53HRJ00F是一款标准型光电输出、透射式光耦合器,由对立的发射器和检测器集成在一个外壳内,实现非接触式传感。该设备适用于广泛的通用检测需求,如物体存在或运动检测。由于其独特的设计,GP1A53HRJ00F特别适用于打印机、传真机、光学存储单元等设备。

    技术参数


    - 基本参数:
    - 光隙宽度(Gap):5mm
    - 检测器侧狭缝宽度(Slit):0.5mm
    - 包装尺寸:13.7×10×5.2mm
    - 引脚焊料:Sn−3Ag−0.5Cu
    - 电气特性:
    - 前向电压(VF):0至1.4V
    - 反向电流(IR):≤10μA
    - 低电平输出电压(VOL):≤0.4V
    - 高电平输出电压(VOH):≥4.9V
    - 低电平供电电流(ICCL):≤3.8mA
    - 高电平供电电流(ICCH):≤2.2mA
    - 响应时间:
    - 低到高传播延迟时间(tPLH):3至9μs
    - 高到低传播延迟时间(tPHL):5至15μs
    - 其他参数:
    - 最大环境温度(Topr):-25°C 至 +85°C
    - 最大存储温度(Tstg):-40°C 至 +100°C
    - 最大焊接温度(Tsol):260°C

    产品特点和优势


    1. 垂直狭缝设计:适合交替运动检测。
    2. 低电平输出:光路被拦截时,输出低电平信号。
    3. 无铅和RoHS指令符合:适用于环保要求高的应用场景。
    4. 快速响应:传播延迟时间短,适合高速操作环境。

    应用案例和使用建议


    - 应用实例:该产品广泛应用于打印机、传真机和光学存储单元等设备。
    - 使用建议:
    - 防外部光干扰:确保检测面不暴露于外部光源,以防止误操作。
    - 稳压措施:在VCC和GND之间连接一个0.01μF以上的旁路电容,以稳定电源线路。
    - 安装位置:确保遮光板距元件顶部4mm以上。

    兼容性和支持


    - 兼容性:与其他标准电子元件兼容,适用于各种通用电路设计。
    - 支持信息:用户可联系SHARP获取最新设备规格表,以便及时获得技术支持和更新。

    常见问题与解决方案


    - Q1:如何避免静电损坏?
    - A1:处理这些设备时应采取静电防护措施,例如佩戴防静电手环。
    - Q2:如何正确焊接?
    - A2:推荐手焊时间为3秒以内,焊接温度不超过350°C。
    - Q3:如何清洁设备?
    - A3:推荐使用乙醇或异丙醇进行溶剂清洗,超声波清洗前需确认设备不受影响。

    总结和推荐


    GP1A53HRJ00F是一款功能强大且适用广泛的光电耦合器,尤其适用于需要高可靠性的应用场景。其独特的垂直狭缝设计和低电平输出特性使其在交替运动检测中表现出色。此外,它符合环保要求,易于安装和维护,是工业自动化和消费电子应用的理想选择。强烈推荐用于需要高精度检测的应用场合。

GP1A53HRJ00F参数

参数
长*宽*高 13.7mm*5.2mm*10mm
安装方式 PCB安装,通孔安装
零件状态 停产
包装方式 散装

GP1A53HRJ00F厂商介绍

SHARP公司是一家日本的跨国企业,成立于1912年,总部位于大阪。公司以生产电子设备和家用电器而闻名,其产品涵盖了多个领域,包括消费电子、家用电器、办公设备、太阳能产品、医疗设备等。

SHARP的主营产品分类主要包括:
1. 消费电子:如液晶电视、智能手机、音响设备等。
2. 家用电器:如空调、冰箱、洗衣机、微波炉等。
3. 办公设备:如复印机、打印机、投影仪等。
4. 太阳能产品:如太阳能电池板、太阳能发电系统等。
5. 医疗设备:如电子体温计、血压计等。

SHARP的产品广泛应用于家庭、办公室、医疗机构等多个领域,为人们的生活和工作提供便利。

SHARP的优势在于:
1. 技术创新:SHARP在液晶显示技术、太阳能技术等领域拥有多项专利技术,持续推动产品创新。
2. 品质保证:SHARP注重产品质量,其产品以耐用、性能稳定而受到消费者信赖。
3. 环保理念:SHARP致力于开发环保产品,推动可持续发展。
4. 全球布局:SHARP在全球设有多个生产基地和销售网络,能够快速响应市场需求。

GP1A53HRJ00F数据手册

厂牌 PDF简要描述 下载
SHARP 其他传感器 SHARP GP1A53HRJ00F GP1A53HRJ00F数据手册

GP1A53HRJ00F封装设计

查看详情并下载
Symbol
Footprint
3D Model
