HS501DR-HD6025

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, HS501DR系列, DIN 导轨, 最大负载电流10 A, 最大负载电压660 V 交流
供应商型号: N-HS501DR-HD6025
供应商: 云汉优选
标准整包数: 1

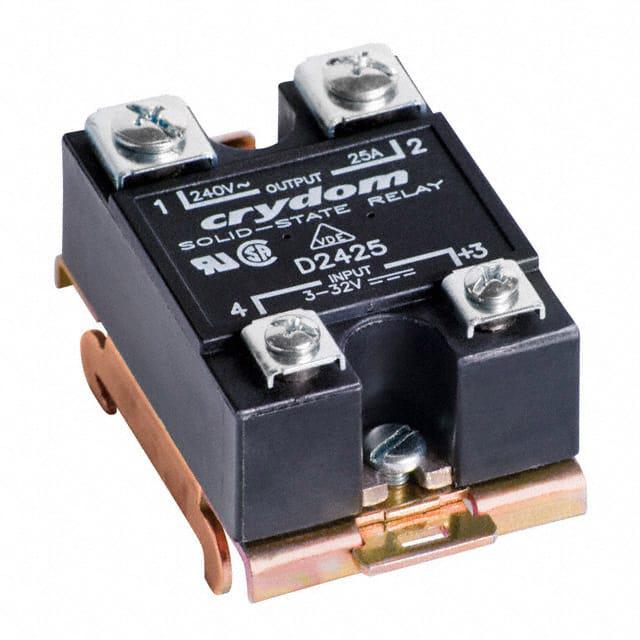

SENSATA TECHNOLOGIES 固态继电器 HS501DR-HD6025

HS501DR-HD6025概述


    产品简介


    HS501DR系列电子元器件属于固态继电器(SSRs)的一种,采用DIN导轨安装方式。它们主要用于开关和控制交流电路,提供稳定的电流输出。其主要应用领域包括工业自动化、电力控制系统、楼宇自动化及其它需要可靠电气控制的应用场合。

    技术参数


    - 输入电压范围: 3-32 VDC(HS501DR-D2425),4-32 VDC(HS501DR-HD6025)
    - 控制电压范围: 3-32 VDC(HS501DR-D2425),4-32 VDC(HS501DR-HD6025)
    - 输出电压范围: 24-280 Vrms(HS501DR-D2425),48-660 Vrms(HS501DR-HD6025)
    - 额定输出电流: 10 A @ 40°C
    - 最大瞬时过压: 600 Vpk(HS501DR-D2425),1200 Vpk(HS501DR-HD6025)
    - 最小关断dv/dt: 500 V/µs
    - 最大负载电流: 10 Arms
    - 最大浪涌电流: 250 Apk(16.6 ms)
    - 最小开启时间: 1/2周期
    - 最大绝缘电阻: 10 MΩ @ 500 V DC
    - 环境温度范围: 工作温度-40°C到80°C,存储温度-40°C到125°C
    - 认证: UL, CSA, VDE, CE批准

    产品特点和优势


    HS501DR系列电子元器件具有如下显著特点和优势:
    - 高可靠性: 高额定电流和瞬时过压能力确保长期稳定运行。
    - 宽输入电压范围: 可接受3-32 VDC的控制电压,适用于多种电源配置。
    - 紧凑设计: DIN导轨安装方式便于空间有限的应用环境。
    - 无铅设计: 符合绿色环保要求,无铅焊接设计提高环保性能。
    - 多认证支持: UL, CSA, VDE, CE认证确保在全球范围内广泛应用。

    应用案例和使用建议


    应用场景:
    - 工业自动化: 在工厂生产线中用于控制电机、电磁阀等设备。
    - 楼宇自动化: 控制照明系统、空调系统等设施。
    - 电力控制系统: 用于配电系统的自动化控制。
    使用建议:
    - 确保所有电气连接准确无误后方可通电测试。
    - 定期检查设备状态,确保设备正常运行。
    - 遵循正确的扭矩值以保证电气连接的稳定。

    兼容性和支持


    - 兼容性: HS501DR系列适合与多种控制模块和传感器搭配使用,实现灵活的控制系统设计。
    - 支持: 厂商提供了详细的安装手册和技术支持服务,确保用户能够正确使用并维护设备。

    常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查输入电压和控制电压是否在指定范围内。

    - 问题: 设备出现过热现象。
    - 解决方案: 检查散热装置是否工作正常,必要时增加外部冷却措施。

    - 问题: 设备发出异常噪声。
    - 解决方案: 检查所有连接是否松动,确保所有螺丝已拧紧。

    总结和推荐


    HS501DR系列固态继电器凭借其高可靠性、宽输入电压范围和绿色环保设计,成为众多工业自动化和电力控制系统的理想选择。其广泛的适用性和良好的兼容性使其在市场中具备强大的竞争力。我们强烈推荐使用此系列产品,特别是在需要可靠且高效控制的环境中。遵循正确的安装和维护指南,可确保长期稳定运行,避免潜在的安全隐患。

HS501DR-HD6025参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 10A
输出类型 AC,过零
负载电压 48V~660V
输入电压 3V~32V(DC)
控制电压 3V~32V(DC)
长*宽*高 80mm*45.7mm*45.7mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

HS501DR-HD6025厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HS501DR-HD6025数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HS501DR-HD6025 HS501DR-HD6025数据手册

HS501DR-HD6025封装设计

查看详情并下载
Symbol
Footprint
3D Model
