84137320

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, GN系列, 面板安装, 最大负载电流50 A 有效值, 最大负载电压660 V 交流
供应商型号: 1936407
供应商: 海外现货
标准整包数: 1

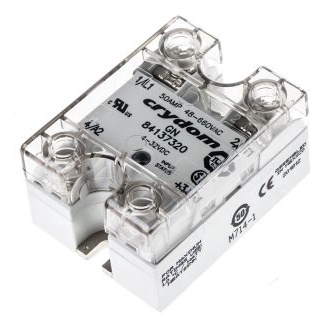

SENSATA TECHNOLOGIES 固态继电器 84137320

84137320概述

    GN系列交流输出固态继电器技术手册

    产品简介


    GN系列是适用于多种工业自动化和控制系统应用的交流输出固态继电器(Solid State Relay, SSR)。这些继电器能够在宽泛的电流和电压范围内可靠地工作,并具备出色的电磁兼容性(EMC)和安全认证。GN系列广泛应用于自动化设备、机器人系统、测试仪器等领域,为用户提供了高效的开关控制解决方案。

    技术参数


    - 电流范围:10A 至 125A
    - 输出电压:24-280 VAC 和 48-660 VAC
    - 输入控制电压:
    - 直流:3-32 VDC
    - 交流:90-280 VAC 或 18-36 VAC
    - 输入规格:
    - 最大输入电流:15 mA
    - 最小输入电流:10 mA
    - 输入电压范围:直流 3-32 VDC 或 90-280 VAC
    - 绝缘强度:输入/输出/基座 4000 Vrms
    - 工作温度范围:-40至80°C
    - 储存温度范围:-40至125°C
    - 重量:约72克

    产品特点和优势


    1. 高电流和电压适应性:GN系列的宽泛电流和电压范围使其适合不同应用需求。
    2. 安全防护:提供IP20触摸安全盖,确保操作者安全。
    3. 高性能指标:最高输出电压可达660 VAC,且具备良好的EMC兼容性。
    4. 先进的设计:采用改进的SEMS螺钉和垫圈,防旋转障碍结构,提升稳定性和可靠性。
    5. 长寿命:根据MTBF(平均无故障时间)数据,该继电器在各种环境下均具有较长的使用寿命。

    应用案例和使用建议


    GN系列广泛应用于需要开关控制的各种自动化设备。例如,在自动化生产线中,可以使用GN系列继电器来控制电机、加热元件等负载的通断。为了充分发挥其性能,建议遵循以下使用建议:
    - 合理散热:为防止过热,建议根据环境温度选择合适的散热器。
    - 匹配输入控制电压:根据实际需要选择合适的控制电压输入,确保继电器稳定工作。
    - 适当安装:按照手册中的机械规格进行安装,特别是扭矩要求,以确保长期运行的安全性和稳定性。

    兼容性和支持


    GN系列固态继电器具备广泛的兼容性,适用于大多数自动化控制系统。此外,Crydom公司提供详尽的技术支持文档及现场技术支持,确保用户能够顺利部署和维护该系列产品。

    常见问题与解决方案


    - 问题1:无法正确启动继电器。
    - 解决方案:检查输入电压是否符合要求,确认输入信号线连接正确。

    - 问题2:继电器输出不稳定。
    - 解决方案:确认输出端是否有足够的散热措施,避免过热导致输出波动。

    - 问题3:设备在高环境温度下工作异常。
    - 解决方案:增加散热措施或考虑降低负载电流,减少热应力。

    总结和推荐


    GN系列交流输出固态继电器凭借其宽广的电流和电压范围、优越的电磁兼容性和安全防护特性,在工业自动化领域具有显著的应用优势。它在多种工业环境中表现出色,具备较高的性价比。因此,我们强烈推荐该产品用于需要精确控制的场合。对于希望提高系统可靠性和工作效率的工程师和技术人员来说,GN系列是值得信赖的选择。

84137320参数

参数
最大导通电阻 -
负载电流额定值 50A
输出类型 AC
负载电压 48V~660V
输入电压 4V~32V(DC)
控制电压 3V~32V(DC)
开关功能 -
长*宽*高 44.5mm*30.9mm*57.3mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

84137320厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84137320数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84137320 84137320数据手册

84137320封装设计

查看详情并下载
Symbol
Footprint
3D Model
