A2450GH

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 50A 90V~280V 底座安装,螺纹安装
供应商型号: Q-A2450GH
供应商: 期货订购
标准整包数: 5

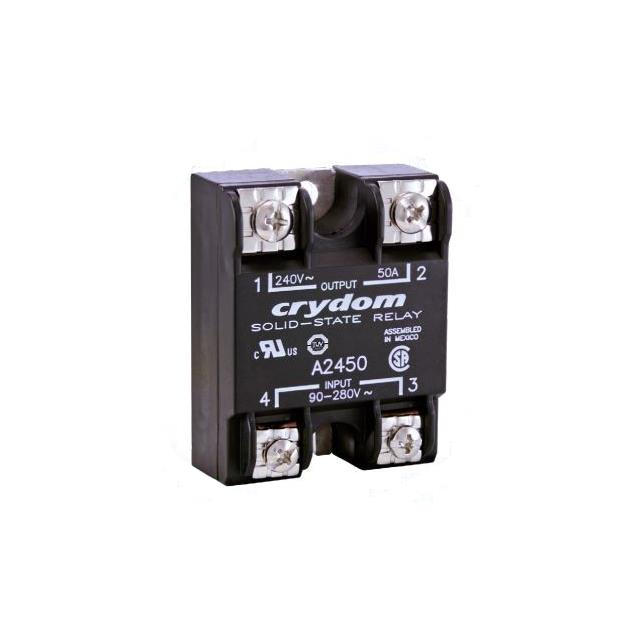

SENSATA TECHNOLOGIES 固态继电器 A2450GH

A2450GH概述


    产品简介


    该产品是一款面板安装型固态继电器(Panel Mount Solid State Relay),由Sensata Technologies生产。它主要适用于重工业负载控制,可以处理从10A到125A的电流范围,并且能够在24V到280V的交流电压下运行。此继电器的特点包括SCR输出、零电压或瞬时启动输出、各种安全认证等,广泛应用于工业自动化、机械控制、电力分配等领域。

    技术参数


    - 额定电流范围:10A至125A @ 24-280 VAC
    - 输出类型:SCR输出
    - 控制电压范围:3-32 VDC 或 90-280 VAC 或 18-36 VAC
    - 过电压保护:最大瞬时过电压为-32 VDC
    - 最小触发电压:3.0 VDC(对于3-32 VDC输入)、90 VAC(对于90-280 VAC输入)、18 VAC(对于18-36 VAC输入)
    - 最大输入电流:12 mA(3-32 VDC输入)、10 mA(90-280 VAC输入)、20 mA(18-36 VAC输入)
    - 耐压能力:4000 Vrms(输入/输出/基板)
    - 绝缘电阻:最低10^9欧姆
    - 热阻:Junction to Case 0.7°C/W 至 5°C/W
    - 湿度等级:符合IEC 60068-2-78标准,93%非凝结湿度
    - 工作温度范围:-40°C至80°C(操作环境);-40°C至125°C(存储环境)

    产品特点和优势


    1. 高电流处理能力:该继电器可以处理从10A到125A的电流,适用于重工业负载控制。
    2. 多功能输出选项:提供零电压和瞬时启动两种输出模式,满足不同应用场景的需求。
    3. 安全认证:通过UL、CSA、TUV、CE等多种安全认证,确保产品的安全性和可靠性。
    4. 先进的设计理念:改进后的SEMS螺丝和垫片设计,提供更高的抗振动能力和旋转防错设计。
    5. EMC兼容性:符合EMC第三级要求,具备良好的电磁兼容性。

    应用案例和使用建议


    该继电器非常适合用于工业自动化系统、机械控制装置和电力分配系统中。例如,在一个自动化生产线中,可以通过此继电器精确控制电机的启停,以实现连续的物料输送。使用建议包括:
    - 在安装时遵循制造商提供的扭矩值,以确保连接可靠。
    - 确保正确的电线尺寸和拉力强度,防止在高电流情况下发生连接松动。
    - 对于大功率负载,可能需要额外的散热措施,以避免过热损坏。

    兼容性和支持


    该产品支持多种终止方式,包括螺纹终端、快接终端和铜板终端,可与不同的电路板或负载终端进行兼容连接。厂商提供了详细的安装指南和技术支持服务,确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题:接通电流后,负载没有响应。
    - 解决方案:检查输入电压是否在规定的范围内,并确保负载已正确连接。

    - 问题:接通电源后,设备发出异常噪音。
    - 解决方案:检查是否安装了适当的散热措施,确认环境温度是否过高。

    总结和推荐


    该款固态继电器凭借其高性能和广泛的适用性,成为工业应用的理想选择。它在处理高电流和高电压时表现出色,并且拥有多个安全认证和先进的设计功能,使其在市场上具有很强的竞争力。强烈推荐在工业自动化和控制系统中使用这款产品。

A2450GH参数

参数
输入电压 90V~280V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
负载电压 24V~280V
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

A2450GH厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

A2450GH数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES A2450GH A2450GH数据手册

A2450GH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 82.075 ¥ 673.015
20+ $ 77.7 ¥ 637.14
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 3365.07
直接购买
加入购物车
