1393030-5

产品分类: 固态继电器
厂牌: TE CONNECTIVITY

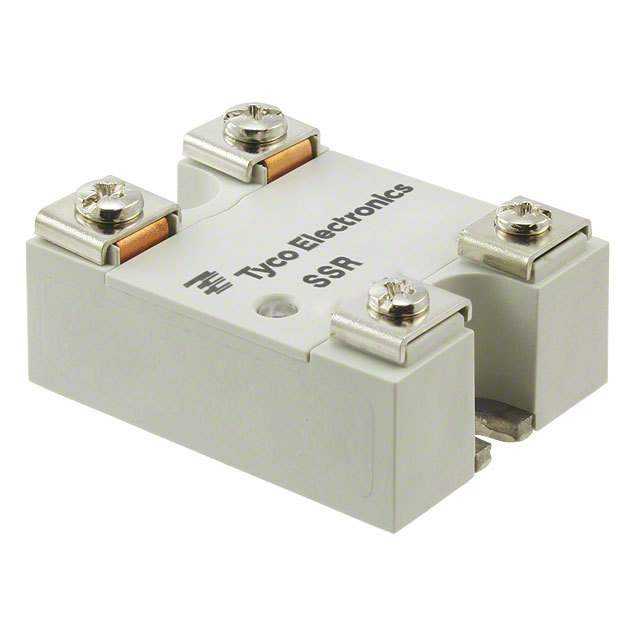

产品描述: P&B SSR 系列,采用标准“冰球”包装。LED 指示灯和反向并联 SCR 输出。25、50 和 125A rms 版本以及 240VAC 和 480VAC 输出类型。4000V rms 光学隔离和浮动端子设计。
供应商型号: N-1393030-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 固态继电器 1393030-5

1393030-5概述

    电子元器件技术手册:固态继电器

    产品简介


    本手册介绍了TE Connectivity的SSR系列固态继电器(Solid State Relays, SSR)。SSR是一种以反并联SCR(Silicon-Controlled Rectifier)输出为特征的“曲棍球型”封装固体继电器。它们适用于交流电压24-280VAC及直流电压3-32VDC的应用,其最大开关额定值为25A、50A及125A(安装在散热器上时)。该继电器具备出色的噪声免疫力,设计符合欧洲EMC指令的第三级要求,并且带有LED指示灯。

    技术参数


    | 参数 | 描述 |

    | 线电压范围 | 24-280VAC 或 48-660VAC |
    | 最大开关额定值 | 25A、50A、125A (安装于散热器上) |
    | 输入类型和电压 | 3-32VDC,90-280VAC |
    | 控制电压范围 | 3-32VDC |
    | 必须释放电压 | 1VDC (最小) |
    | 输入电流 | 15mA (最大) |
    | 必须操作电压 | 3VDC (最小) |
    | 重复阻断电压 | 250Vrms (最小) |
    | 电源到外壳热阻 | 1.7°C/W (最大) |
    | 单次循环浪涌电流 | 12,000A (最小) |
    | 负载电流范围 | 0.1-125A (根据型号变化) |
    | 断态漏电流 | 0.4mA rms (最大) |
    | 静态dv/dt | 0.5-1.0V/us (最小) |
    | 开态压降 | 250mV (最大) |

    产品特点和优势


    - 标准封装:采用标准“曲棍球型”封装,便于安装和使用。
    - 噪声免疫:设计满足欧洲EMC指令第三级要求,具有高抗干扰能力。
    - LED指示灯:易于监测继电器的工作状态。
    - 逆并联SCR输出:提供高性能和可靠性。
    - 多版本选择:提供25A、50A和125A不同版本的选择,适用范围广泛。
    - 多种输入输出电压类型:支持多种交流电压和直流电压。
    - 零电压和随机电压触发:可选零电压或随机电压触发模式,灵活性高。
    - 光隔离:提供4000Vrms的光学隔离,确保安全。
    - 浮动端子设计:提高电气连接的可靠性。

    应用案例和使用建议


    该固态继电器广泛应用于工业自动化、照明控制、加热系统、电机控制等领域。具体使用时,用户应按照手册中的建议正确安装散热器,确保模块的基温低于85°C。此外,在高温环境中,应考虑增加散热措施,以避免过热。

    兼容性和支持


    本产品与各种控制系统和设备兼容,支持直接安装在标准电路板上。TE Connectivity提供详细的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题:温度过高如何处理?
    解决办法:增加散热器面积,使用更多导热材料。
    - 问题:如何确保可靠连接?
    解决办法:确保安装螺丝紧固,涂抹导热膏以排除空气。

    总结和推荐


    综上所述,TE Connectivity的SSR系列固态继电器是一款高效、可靠的产品,适合广泛的应用场景。其出色的噪声免疫力和灵活的触发模式使其在众多应用中脱颖而出。我们强烈推荐该产品用于需要稳定可靠的继电器解决方案的应用场合。

1393030-5参数

参数
负载电压 24V~280V
输入电压 280V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
长*宽*高 57.15mm*44.45mm*22.1mm
安装方式 底座安装,螺纹安装
应用等级 商用级
零件状态 在售
包装方式 盒装
