84140810

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 面板安装, 最大负载电流25 A, 最大负载电压280 V
供应商型号: N-84140810
供应商: 云汉优选
标准整包数: 1

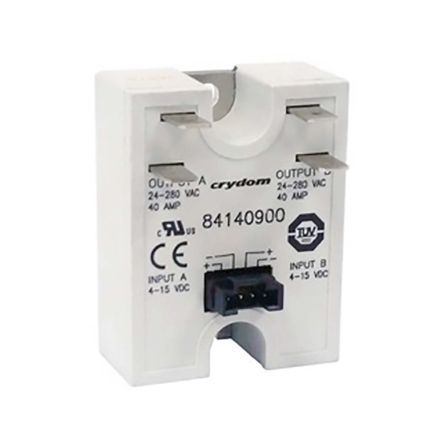

SENSATA TECHNOLOGIES 固态继电器 84140810

84140810概述


    产品简介


    本文将详细介绍一款由Crydom生产的固态继电器(Solid State Relay)——型号为84140。该产品主要用作工业自动化和电力控制领域的开关设备。它具有多种电压和电流选项,可应用于各种高功率负载控制场合。通过零电压和瞬时启动功能,它可以广泛应用于各种设备中,包括电机、加热器、照明系统和其他工业机械。

    技术参数


    输入规格:
    - 控制电压范围:4-15 VDC 和 17-32 VDC
    - 最小触发电压:4 VDC
    - 必须关断电压:1 VDC
    - 输入电流:最小 7.5 mA,最大 34 mA
    - 输入阻抗:500 欧姆
    - 最大触发时间:13 毫秒(对于瞬时启动版本,触发时间为 0.02 毫秒)
    输出规格:
    - 工作电压:24-280 VAC 和 48-660 VAC
    - 最大瞬态电压(1 分钟):280 VAC 为 550 Vpk,660 VAC 为 1000 Vpk
    - 最大断态泄漏电流:280 VAC 为 0.1 mArms,660 VAC 为 0.25 mArms
    - 最大负载电流:280 VAC 为 25/40 Arms(取决于型号),660 VAC 为 25/40 Arms
    - 最大半周期瞬态电流:25/40 A
    - 最大全周期瞬态电流:85/150 Arms
    - 最大接通状态电压降:280 VAC 为 275/300 Vpk,660 VAC 为 710/750 Vpk
    - 热阻(结到壳体):1.4/1.3 °C/W
    - 最大半周期 fusing 电流:0.6/0.4 A²s
    - 最大断态 dv/dt:280 VAC 为 500 V/μs,660 VAC 为 500 V/μs
    一般规格:
    - 输入至输出隔离:4000 Vrms
    - 工作频率:47-63 Hz
    - 储存温度范围:-40 至 80°C
    - 环境工作温度范围:-40 至 100°C
    - 重量:约 3.2 盎司(91.5 克)
    - 材料:UL94 V-0(自熄性)

    产品特点和优势


    特点:
    - 采用直接粘结铜基板,提高了散热效率。
    - 双SCR输出设计,提供了更大的负载电流和更稳定的操作。
    - 4000 VAC光隔离,增强了安全性。
    - 零电压和瞬时启动功能,增加了适用性和灵活性。
    - 具备多种输入电压和电流选择,适应不同应用需求。
    优势:
    - 宽泛的工作电压和电流范围,使其适用于多种工业应用。
    - 高可靠性和长寿命,降低了维护成本。
    - 低功耗设计,减少了能耗。
    - 符合UL/cUL和CE认证,确保了产品质量和安全性。

    应用案例和使用建议


    该产品可以用于多种高功率应用,例如电机控制、加热器、照明系统和自动化生产线。例如,在电机控制系统中,这种固态继电器可以实现平稳启动和停机,减少机械磨损并提高系统的可靠性。在实际应用中,需要注意以下几点:
    - 在安装和维修前,务必切断所有电源以避免触电风险。
    - 确认所有连接正确无误后才能开启电源。
    - 在接线时遵循正确的扭矩值规范,防止过紧或过松造成的损坏。
    - 确保没有液体或异物进入设备内部。

    兼容性和支持


    84140系列的产品具有多种输入电压和电流选项,确保了其广泛的兼容性。制造商Crydom还提供了技术支持,包括问题咨询和售后服务。如需进一步的技术帮助,可以联系Crydom的技术支持团队。

    常见问题与解决方案


    常见问题:
    1. 如何确定合适的输入电压和电流?
    2. 如何正确安装和接线?
    解决方案:
    1. 选择合适的输入电压和电流可以根据具体的应用需求来决定,通常可以通过查看产品手册和技术规格来选择最适合的型号。
    2. 正确的安装和接线方法应参照产品手册中的详细说明进行,特别是在处理高电压时,应格外注意安全措施。

    总结和推荐


    总的来说,84140系列的固态继电器是一款高性能的电力控制设备,具有广泛的应用前景。其多样化的电压和电流选项、卓越的安全性能和高可靠性使其成为众多工业应用的理想选择。强烈推荐在需要高功率控制的应用场合中使用这一产品。

84140810参数

参数
控制电压 17V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 24V~280V
输入电压 17V~32V(DC)
长*宽*高 57.2mm(长度)*22.5mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

84140810厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84140810数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84140810 84140810数据手册

84140810封装设计

查看详情并下载
Symbol
Footprint
3D Model
