84134040

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 100A 3V~32V(DC) 底座安装,螺纹安装
供应商型号: 84134040
供应商: TME
标准整包数: 1

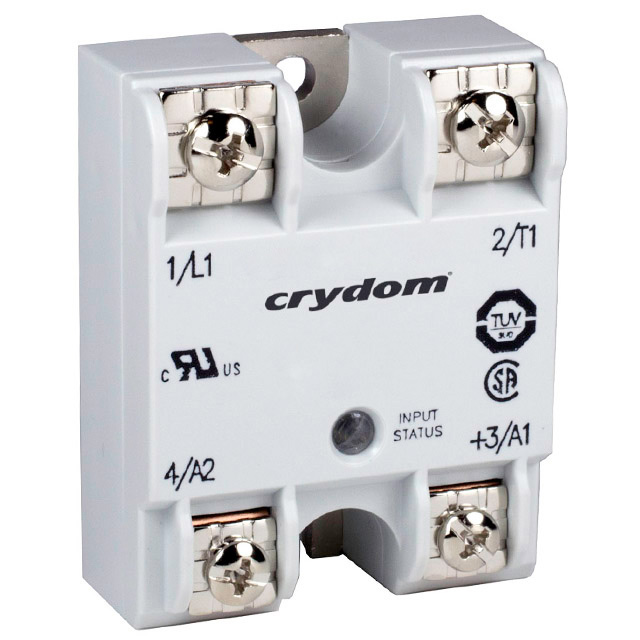

SENSATA TECHNOLOGIES 固态继电器 84134040

84134040概述

    GN Series 固态继电器技术手册

    产品简介


    GN系列固态继电器(Solid State Relays, SSR)是一种无机械接触的开关装置,用于控制电流在一定范围内的交流或直流电路。该系列产品具有广泛的电流和电压范围,适用于多种工业自动化和控制系统中的高功率应用。其主要功能是通过控制信号来开关电路,适用于各种场合,例如电机控制、加热系统、照明系统及电力分配等领域。

    技术参数


    - 电流等级:10 A 至 125 A
    - 输出电压:24-280 VAC 和 48-660 VAC
    - 输入电压:
    - DC 输入:3-32 VDC
    - AC 输入:90-280 VAC 或 18-36 VAC
    - 保护:IP20 触摸安全盖可选,UL认证,CE符合EN60950-1标准,EMC 符合 level 3 标准
    - 瞬态电压:600 V(峰值)
    - 最大泄漏电流:0.1 mArms(24-280 VAC),0.25 mArms(48-660 VAC)
    - 最大接通时间:0.1 毫秒(瞬时接通型号)

    产品特点和优势


    - 高可靠性:具备高绝缘强度(4000 Vrms),最小绝缘电阻(109 Ω),适合恶劣环境。
    - 安全性:LED 输入状态指示灯提供实时状态反馈,保障操作安全。
    - 宽广的适用范围:适用于 24-660 VAC 的电压范围,满足不同功率需求的应用。
    - 便捷安装:提供多种选项,例如IP20安全盖,可选的导热垫以确保最佳散热效果。
    - 耐用性:经过振动和冲击测试,保证在严苛条件下的稳定性。

    应用案例和使用建议


    GN系列固态继电器适用于多种工业应用,如工厂自动化、建筑控制和家用电器等。例如,在电机控制中,GN系列可以实现电机的精确启停控制;在加热系统中,可以通过调节电源来控制加热速率。为了确保长期稳定运行,建议采用适当的散热措施,例如使用热沉或导热垫,确保设备在长时间使用后仍能保持良好的性能。

    兼容性和支持


    - 兼容性:GN系列固态继电器支持多种控制电压,包括3-32 VDC、90-280 VAC和18-36 VAC,适合各类电源供应器。
    - 支持:Crydom公司提供详尽的技术文档和支持服务,包括安装指导、维护手册和故障排查指南。

    常见问题与解决方案


    - 问题1:如何选择合适的型号?
    - 解决方案:根据具体应用的电流需求和电压范围选择对应型号。例如,对于需要控制大电流的应用,应选择100 A 或125 A的型号。

    - 问题2:如何判断设备是否正常工作?
    - 解决方案:观察LED指示灯的状态。如果LED灯亮起,则表明设备正常工作。如有疑问,可参照设备手册进行详细检查。

    总结和推荐


    GN系列固态继电器以其广泛的应用范围、可靠的性能和便捷的操作,成为工业自动化领域的理想选择。特别是在电机控制、加热系统及电力分配等应用场景中表现出色。我们强烈推荐该产品给需要高效、可靠且灵活控制的工程师和系统集成商。
    通过结合上述内容,您可以全面了解GN系列固态继电器的功能和优势,为您的项目选择合适的解决方案。希望以上信息对您有所帮助!
    上述内容是对GN系列固态继电器的技术手册进行了详细的解析和整理,涵盖了产品的基本介绍、技术参数、应用优势、使用建议、兼容性和支持以及常见问题解答等方面。希望这份总结能够帮助您更好地理解并应用这一优秀的电子元器件产品。

84134040参数

参数
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 100A
输出类型 AC,过零
负载电压 24V~280V
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

84134040厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84134040数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84134040 84134040数据手册

84134040封装设计

查看详情并下载
Symbol
Footprint
3D Model
